產品簡介:

電子管6p14功放電路圖甲類放大器越來越受到人們的重視。究其原因一是甲類放大器不存在交越失真現象，不會產生刺耳的奇次諧波，這是音質清純之關鍵所在。其二是甲類放大器一直工作在佳狀態下，不會產生乙類放大那樣的開關失真。它的特點是可以取消大環路負反饋，從而避免了瞬態互調畸變，使動態指標大大提高。

【材料說明】

1、前級推動電子管采用北京6N2-J音頻專用雙三極管（本機也可以用6N1直接替換）；

2、電源濾波電容采用日本化工或紅寶石 150UF，副濾波電容采用日本化工33UF；

3、級間耦合電容采用香港發燒TE MKP薄膜電容；

4、5W大功率電容采用金屬氧化膜電阻，其他電阻為全銅腳優質金屬膜精密電阻，

5、額定輸出功率3.5W×2

6、整流管為RF107快速恢復二級管，音質接近膽整流效果。

7、PCB采用1.6mm厚雙面板材，2.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能，的PCB品質。

8、整個電路板走線布局相當嚴謹合理，整體PCB走線采用一點接地方式。本功放板工作穩定可靠，聲音優美圓潤，音場開闊。立體感強，低頻沉穩扎實有力，信噪比相當出色，動態范圍廣；細節清晰、瞬態響應出色，播放各種音樂均應付自如。比較適合推動5寸以下的高靈敏度音箱（建議90DB以上）或者作為耳放使用，效果比6P1/6P14/EL84更為優勝。

9、電源變壓器（編號764203）功率75W，采用無氧銅線繞制，鐵芯采用武鋼高磁通退火片，工作時不熱不震。

10、輸出變壓器（編號OP573001）功率5W，阻抗5K：0-4R-8R，采用無氧銅線分層繞制，3夾2工藝，鐵芯采用日本Z11片，低頻有力，頻寬寬。電感量高達22H，便宜的輸出變壓器采用國產鐵芯，一般電感量只有10多H，頻響范圍很窄。

11、電子管采用交流點燈，音樂更活潑，3.15V-0-3.15V中心抽頭接地方式，電路設計合理沒有惱人的底噪。

12、鍍銀陶瓷管座，可升級為鍍金的，加10元。

13、日本ALPS A100K電位器，經久耐用！

14、純銅鍍金RCA座和喇叭接線柱。

【外觀尺寸】

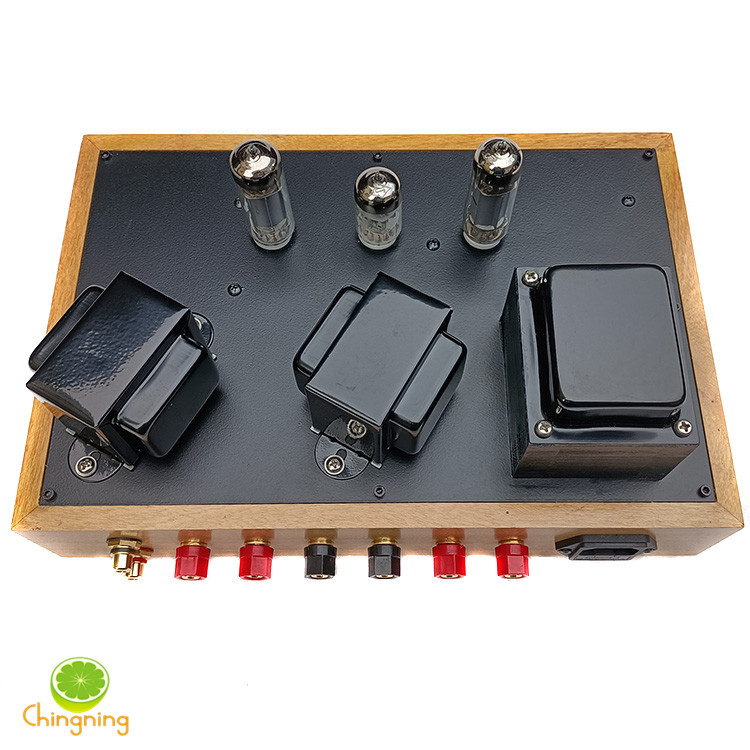

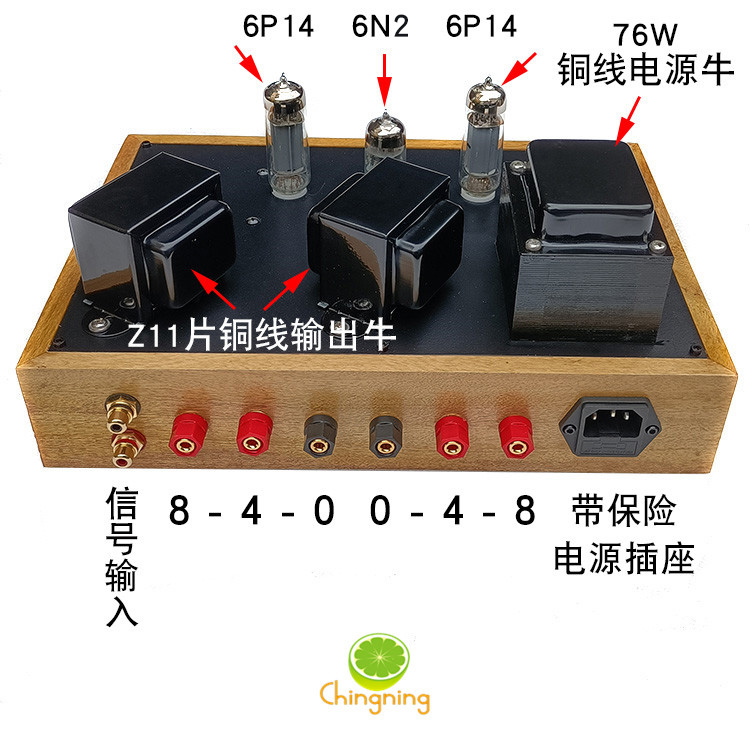

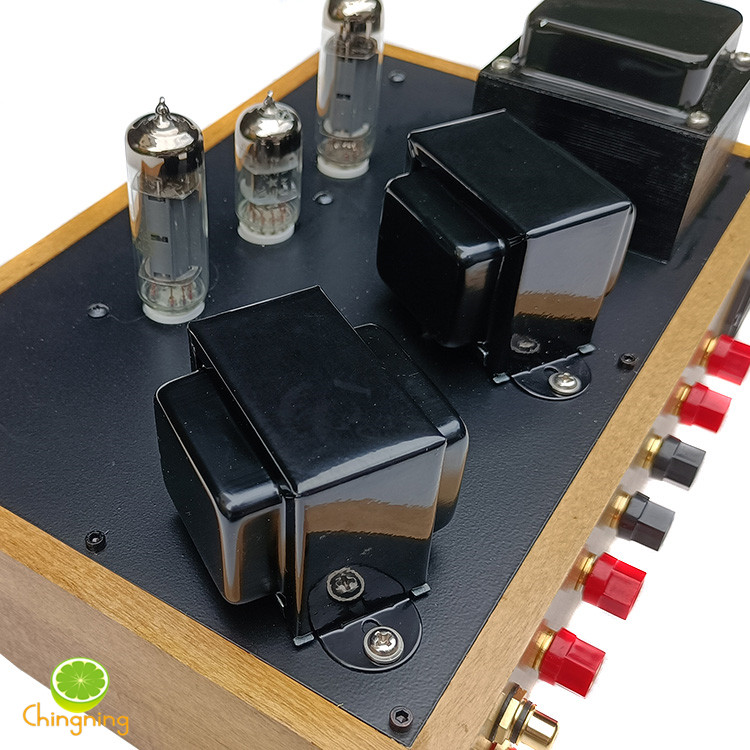

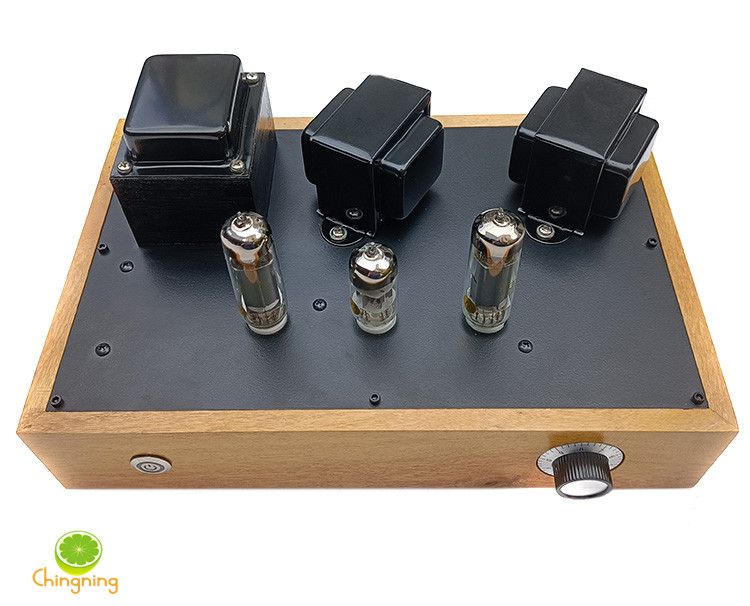

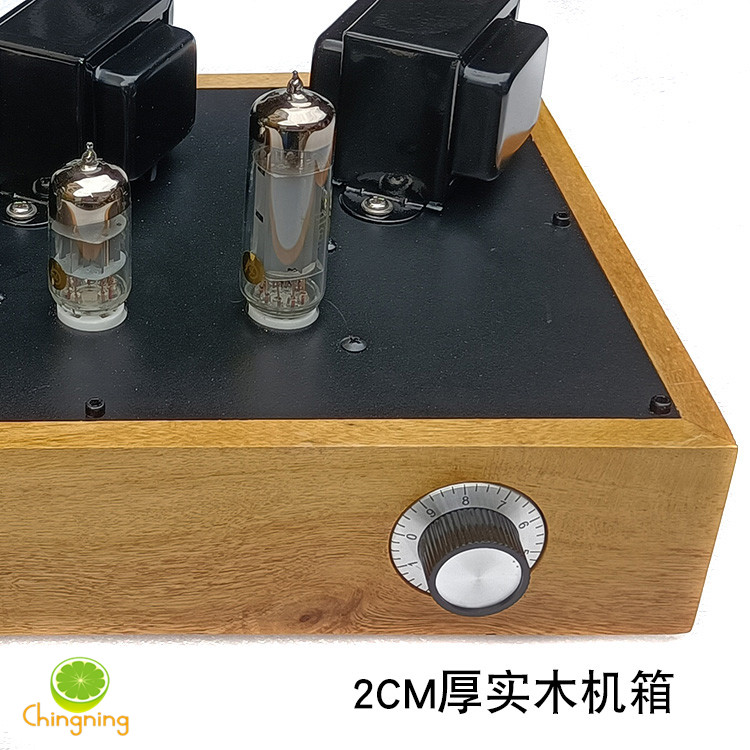

1、機箱材質：20MM厚芒果木原木機箱(不是貼木皮的，的原木，價格成本遠超鋁、鐵、不銹鋼機箱）。

2、產品重量：6kg左右
3、產品尺寸：寬:300mm  高:145mm  深:200mm （含電子管高度）

【參數性能】

輸入：一路RCA輸入

輸出：0-4R-8R
音箱接口 2組

頻響:20-30KHz  -2db

輸出信噪:>96dB "A"- wtd

輸出總諧波失真:<1%

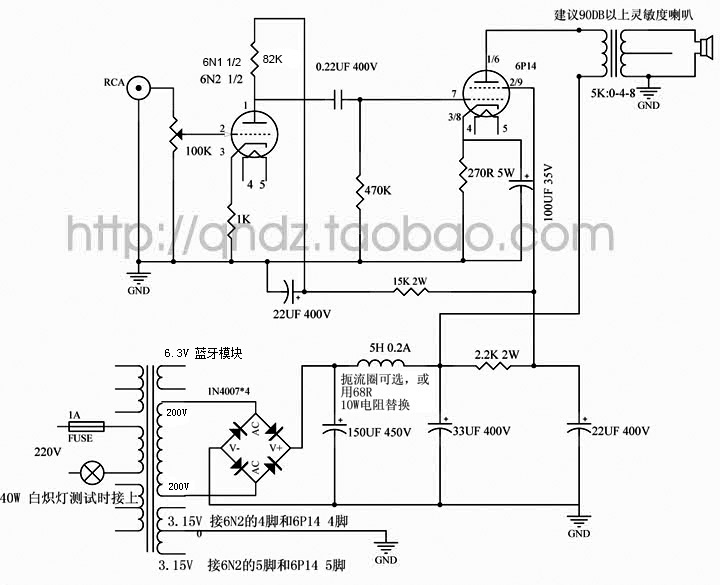

【參考圖紙（元件參數按實物為準，圖紙僅作電路架構參考）】
