商品詳情

本品所有零部件均為原裝，樸實無華，品質純正；使用優質原裝零部件，不僅僅是安全質量得到保障，使用壽命長，更重要是使實際性能能達到設計目標的強有力保證。

■采用原裝全新元件

■EI7645電源變壓器（編碼：764522）高壓電源采用CLRC（電容-電感-電阻-電容）方式濾波，板上完全沒有一支晶體管。整流膽采用5Z4P或5U4C，提供充足的電流余量，電路需求20MA以下的電流，5Z4P提供150MA電流。扼流圈可選10H 80MA（編號EI48X24），即使不用底噪也很小。燈絲采用交流供電并抬高電位減少噪音，聲音活潑不呆板。高壓濾波電容采用2個150UF 荷蘭飛利浦PHILIPS。

■輸出耦合電容采用日本東京電子TE 1UF MKP薄膜，陰極電容采用TE MKP 1UF+西門子4700P,音質柔和順滑,高中低音三段均衡。（圖片中的紅色WIMA電容已經替換為TE電容）

■電阻選用精度±1%的五環金屬膜電阻，穩定性強。

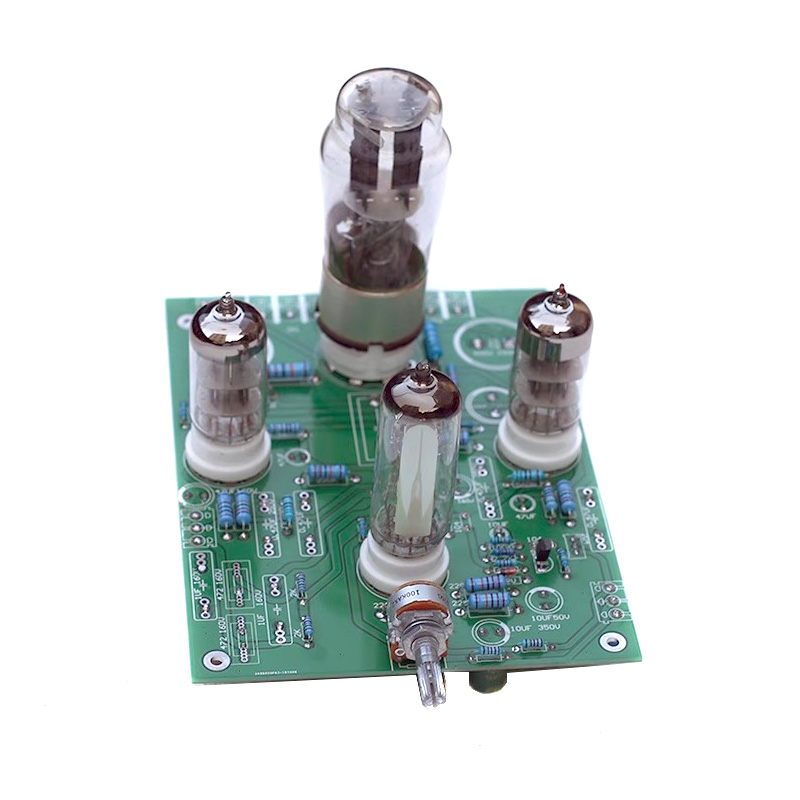

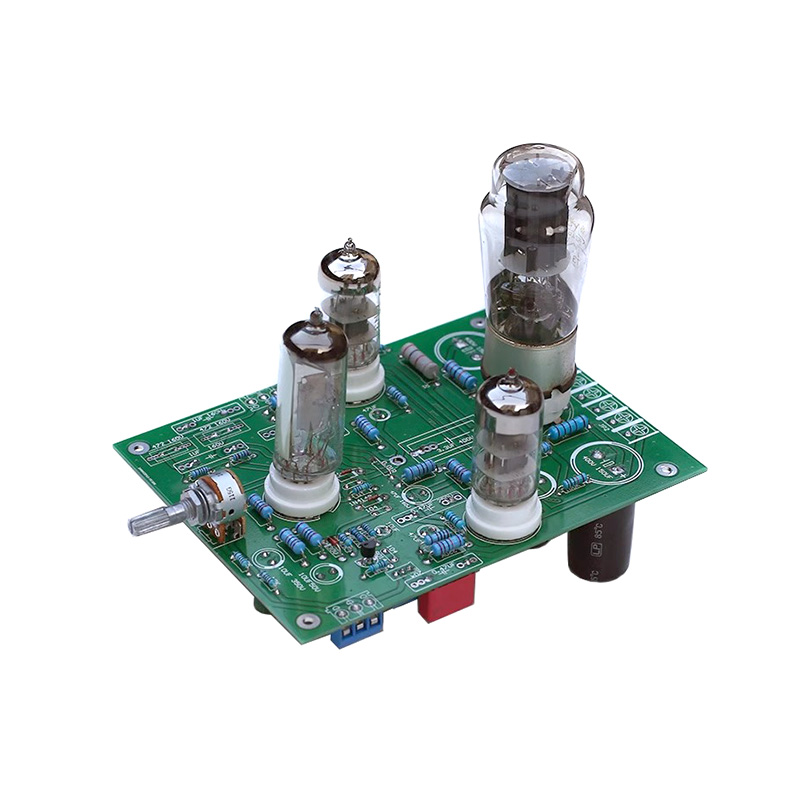

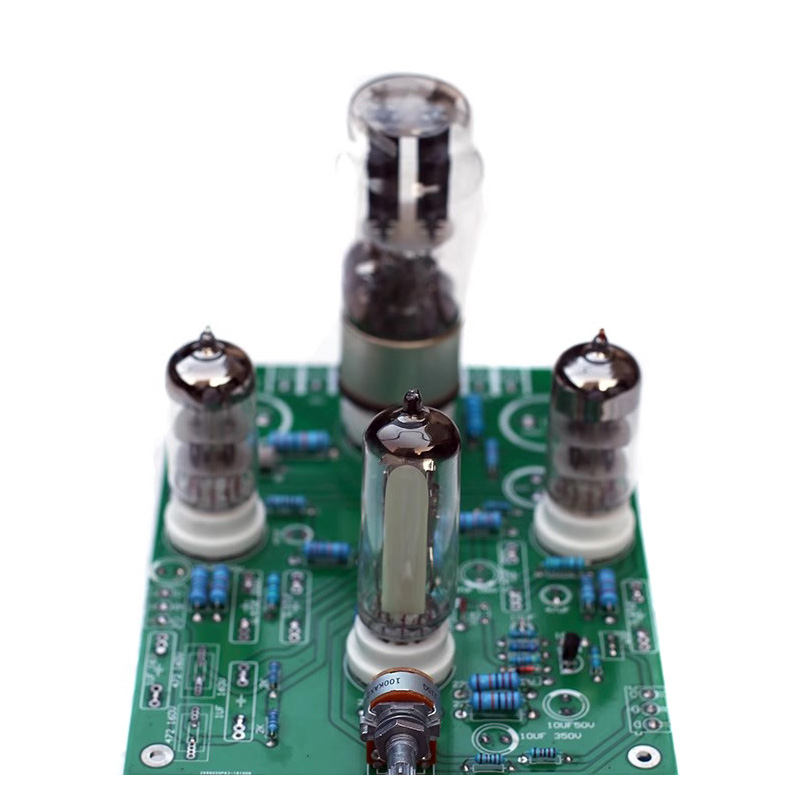

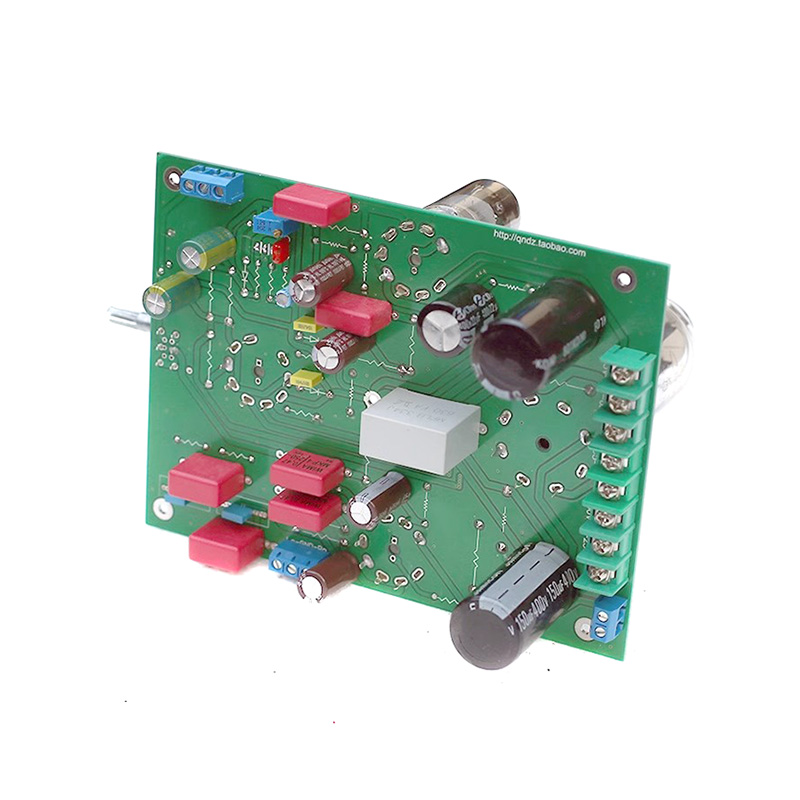

■PCB采用1.6mm厚雙面板材，2.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能。的PCB品質。PCB布線采用一點接地，保證了該板良好的信噪比。

■電位器采用日本ALPS 16型A100K梅花柄電位器。

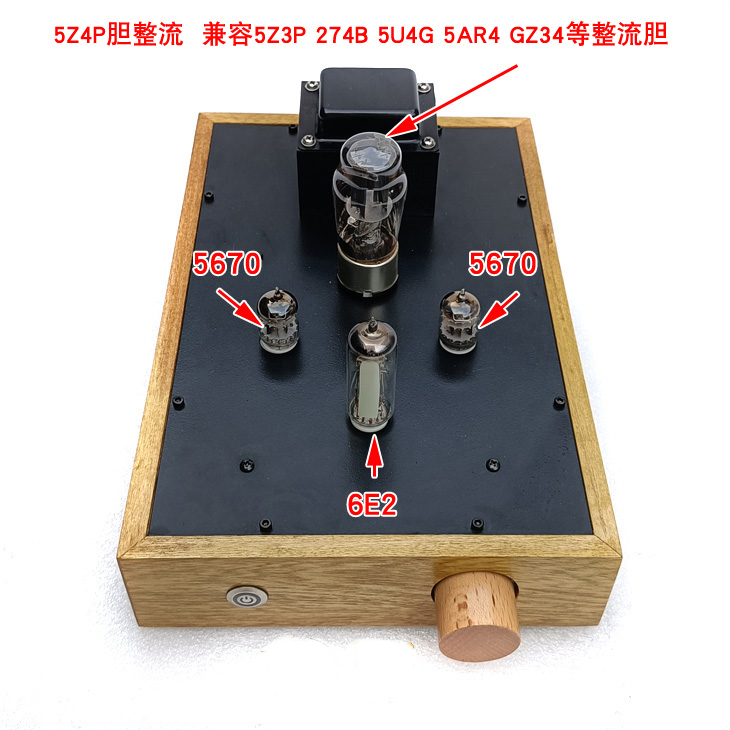

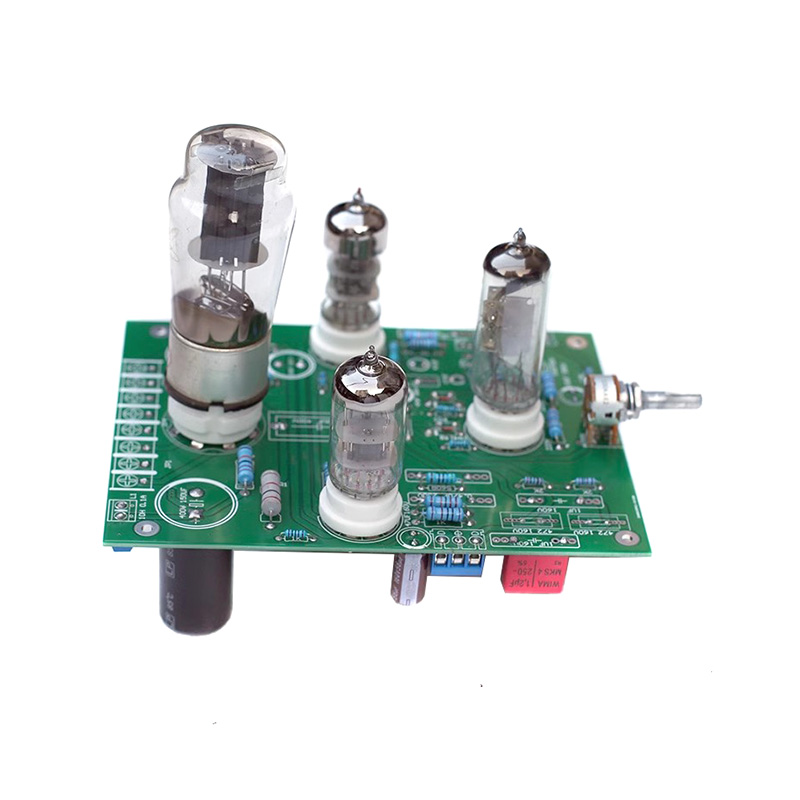

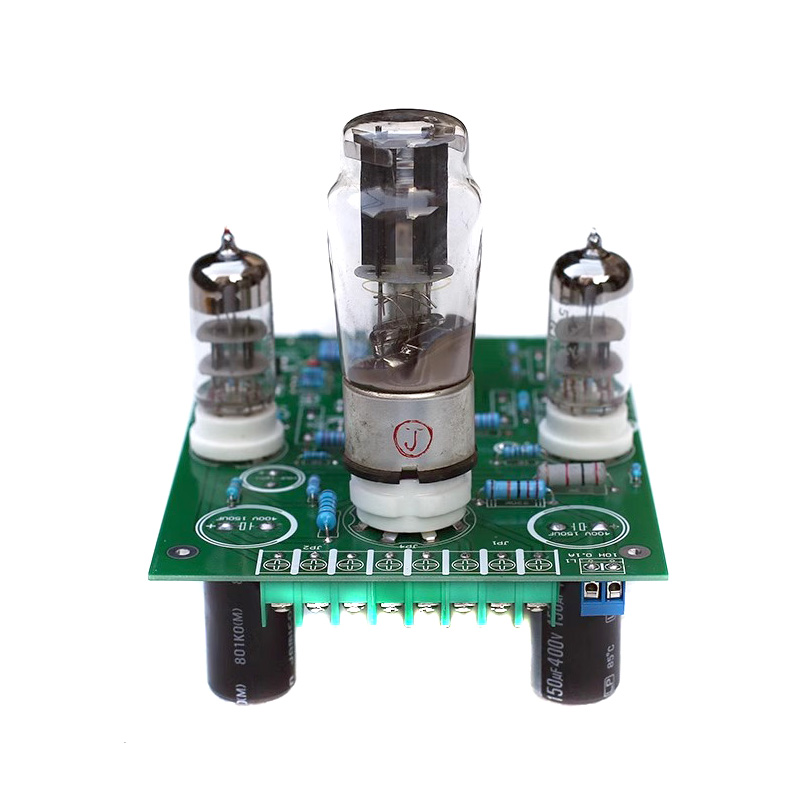

■默認發貨配曙光5Z4P電源整流管一支，上海6E2貓眼電平指示管一支，放大管需要什么管請按套餐選擇。北京6N3音質一般；美國GE5670（9成以上新拆機管）解析力強，高頻細膩；蘇聯OTK 四云母（飛機上用的）6H3N 中頻醇厚，低頻較有力。

■6N3和6E2底部安裝有黃光LED，夜間發光效果也是頗迷人的?？梢赃x擇藍、紅、綠、黃、橙色LED，需要留言說明，不留言默認發黃光。聊天中留言不作準。

■整機尺寸：33CM深*20CM寬*18CM高（深度含旋鈕及RCA座）

■發貨重量：4公斤

■適用任何后級功放。

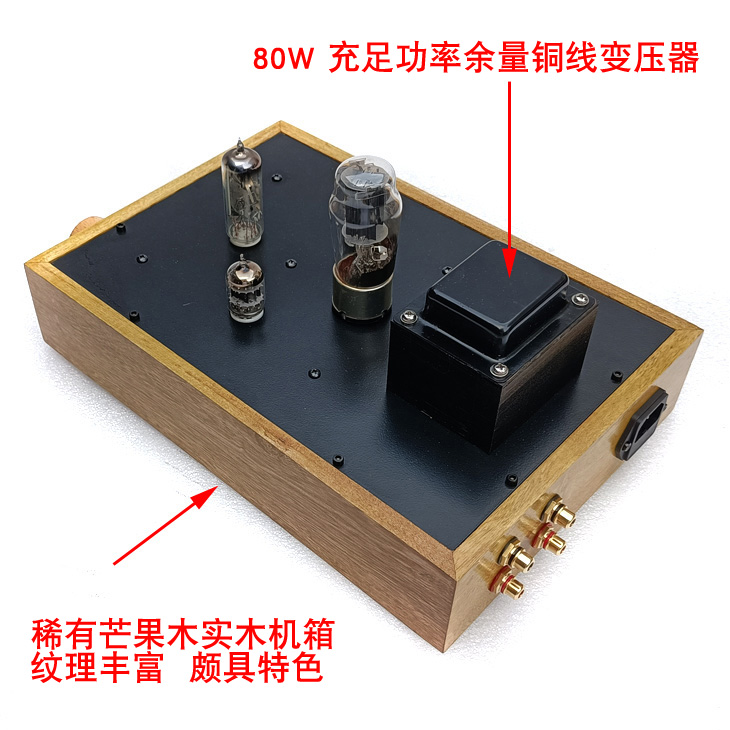

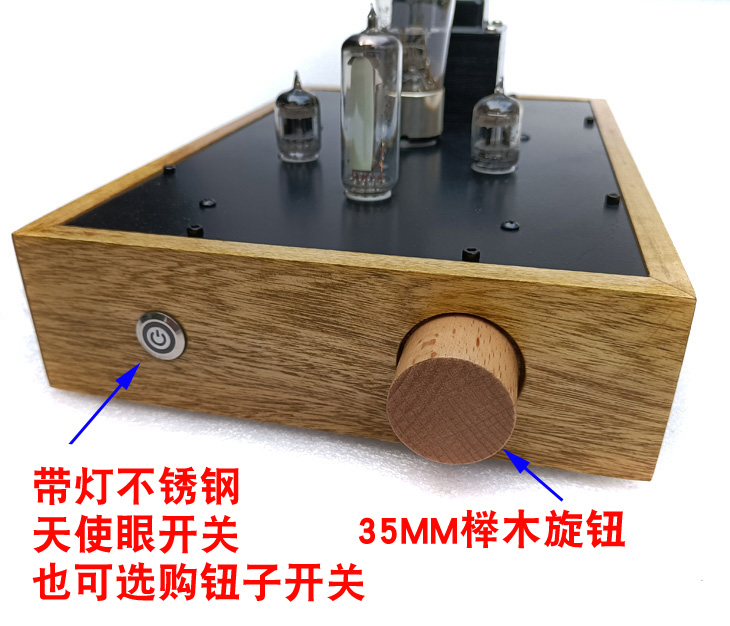

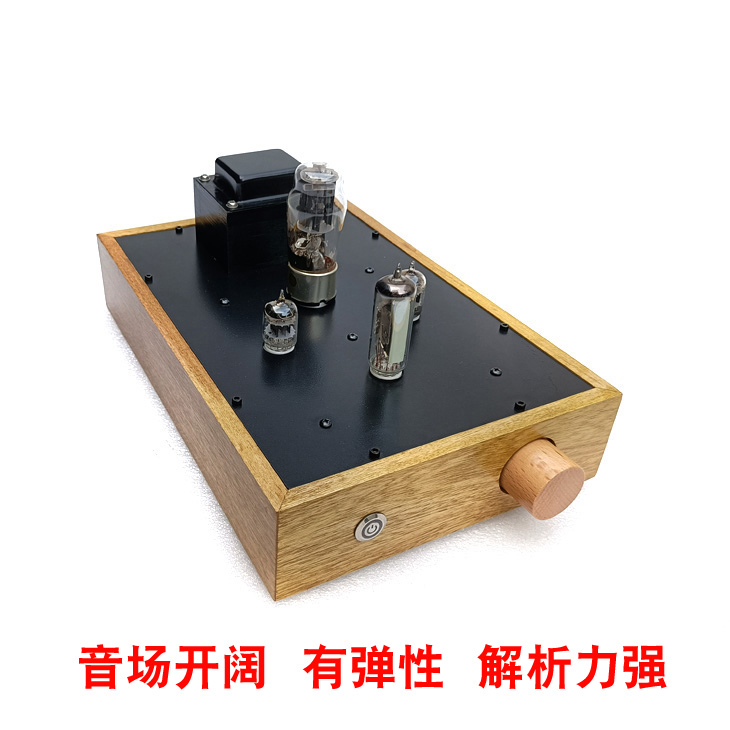

■機箱采用柚木原木制作，紋理豐富，古典優雅，每個機箱都，別具特色。天使眼帶燈按鈕開關，35MM直徑櫸木原木旋鈕。機箱底部1MM厚烤漆沖孔鐵網板，散熱效果。

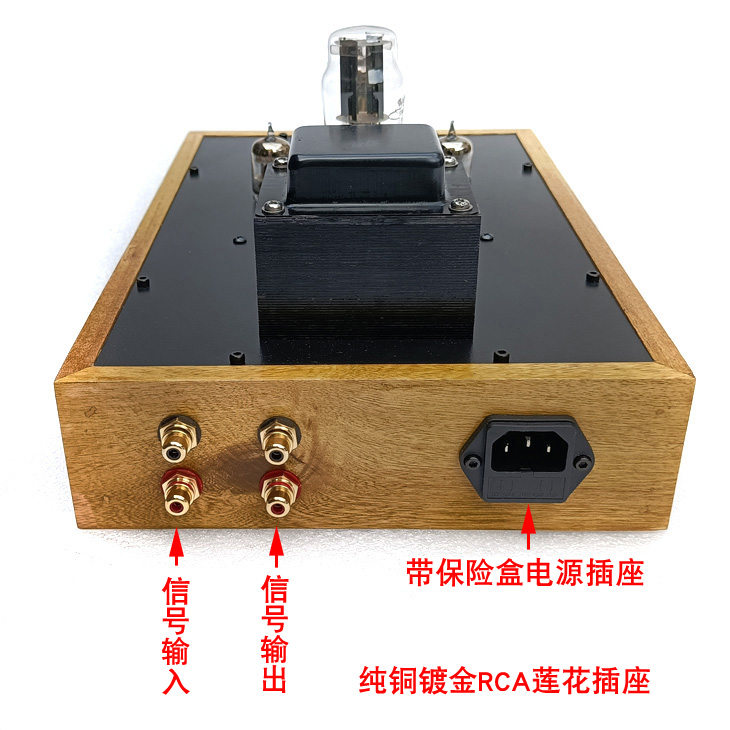

■銅鍍金優質RCA蓮花插座。帶保險管美標10A250V電源插座。

【技術參數（SPECIFICATIONS）】
1、輸入靈敏度（Input sensitivity）：200mv
2、輸出電壓（Voltage output）: 2V（RMS THD<0.03%）-35V，電壓增益比較大，大概17倍。
3、信噪比（S/N Ratio）: 95DB
4、頻率響應（Frequency Response）：10Hz-40KHz (-0.5DB)
5、輸入阻抗（Input Impedance）：100Kohm
6、輸出阻抗（Output Impedance）：600ohm

7、聲道隔離度：65DB

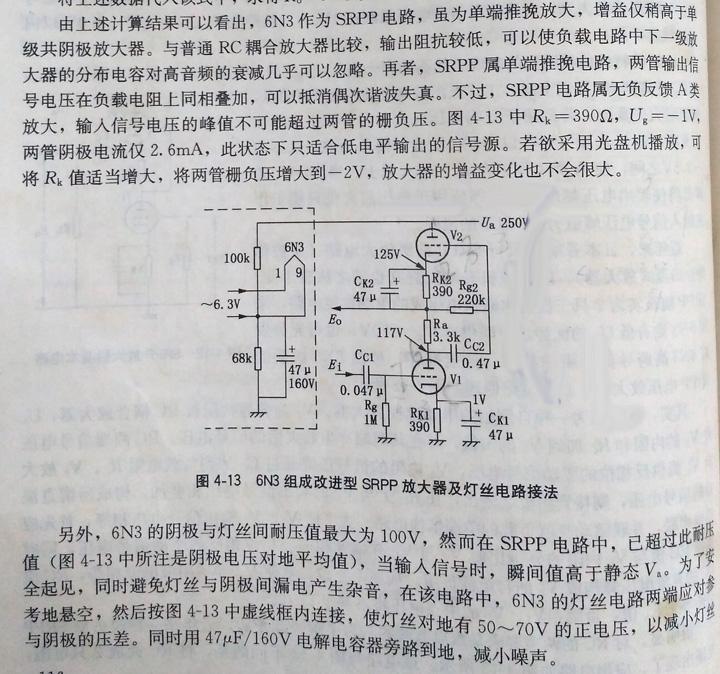

參考原理圖：（只參考其電路架構，元件參數按板實物為準）
