標配電子管：曙光6Z5P *1支（可用進口6X5直接替換）； 北京6N11-J *4 支（可用進口6DJ8、ECC88、6922直接替換）。

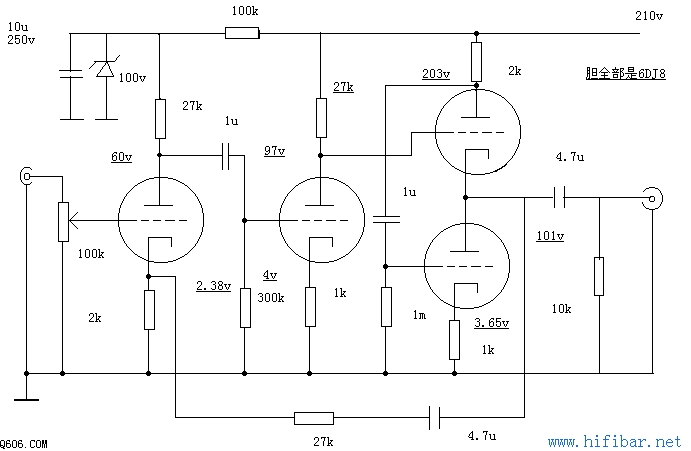

此線路的動態及高頻響應比M-7全面勝出，其分析力和信噪比極高。其線路如下：（反饋電容取消，直接從信號輸出端接反饋信號）

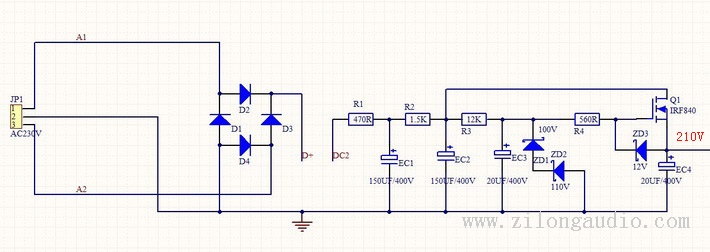

電源部分原理圖：

材料說明：

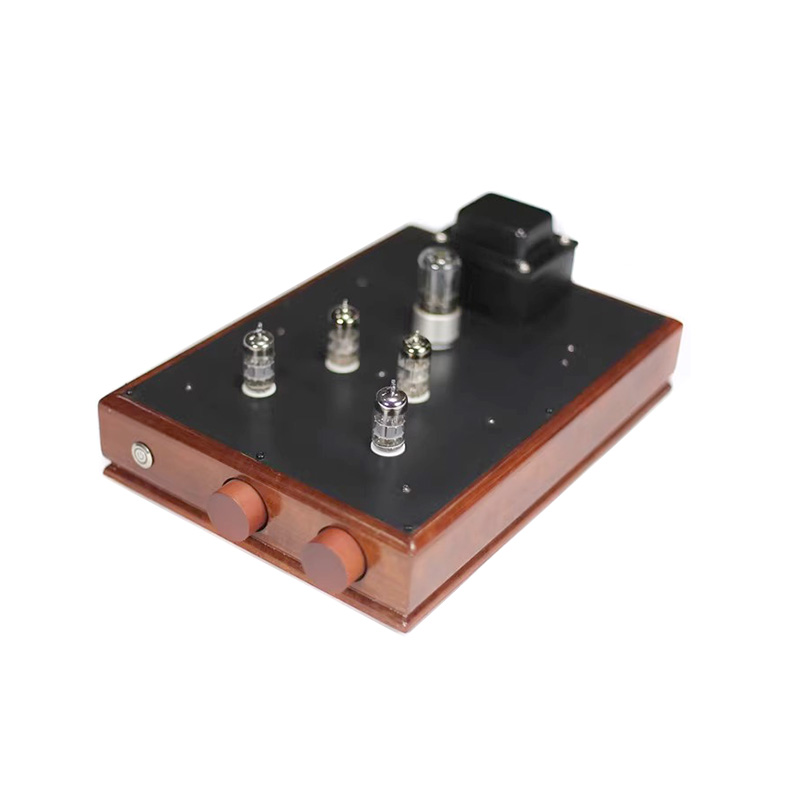

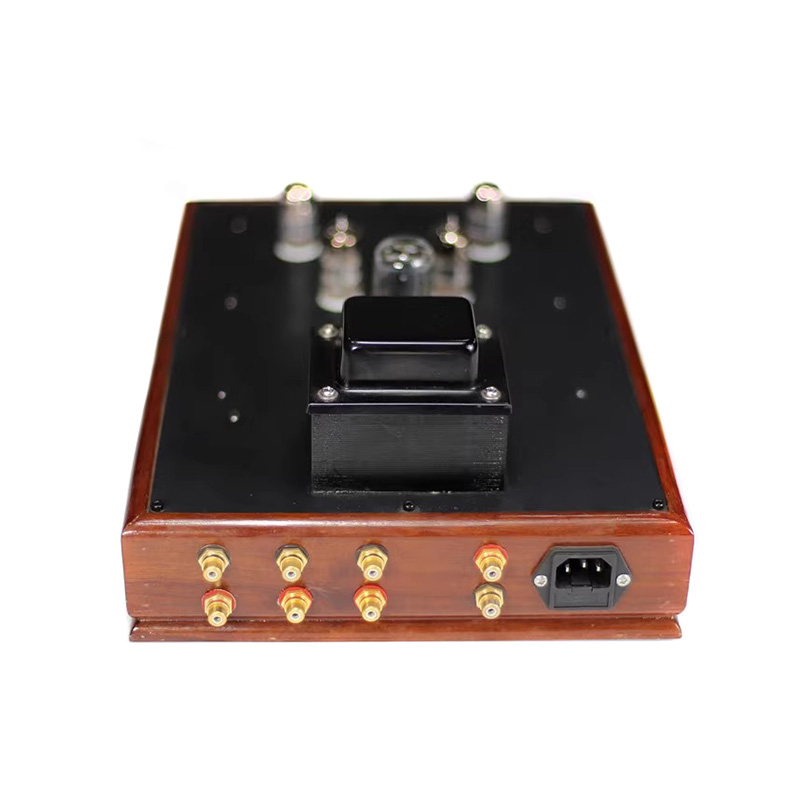

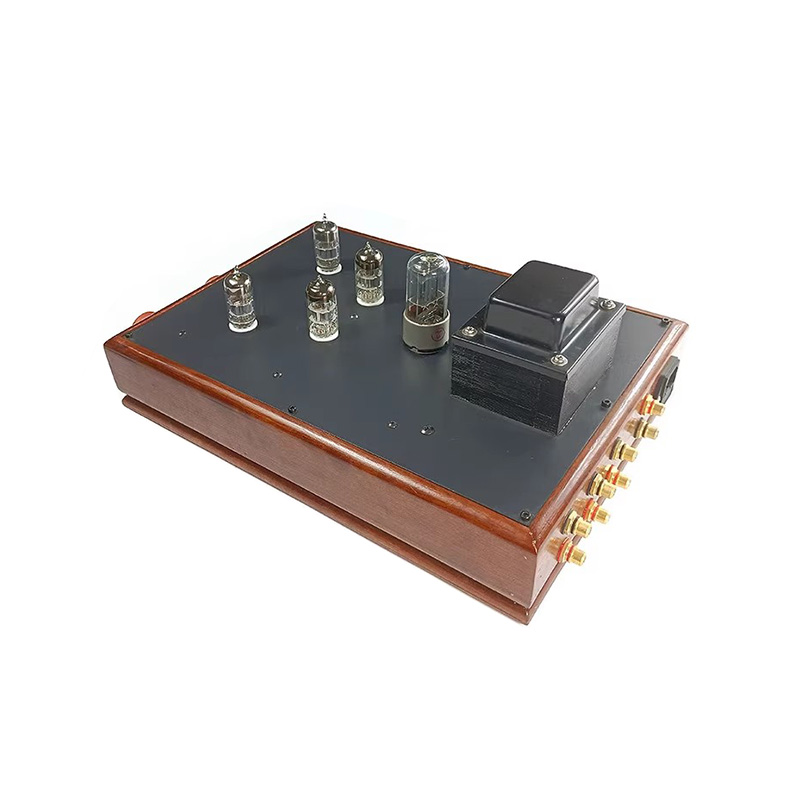

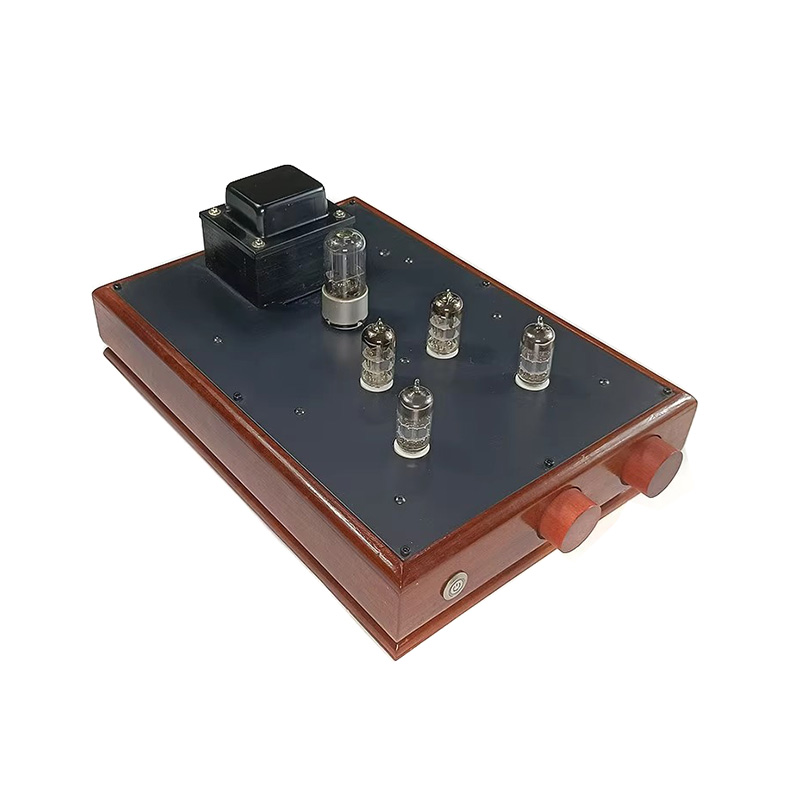

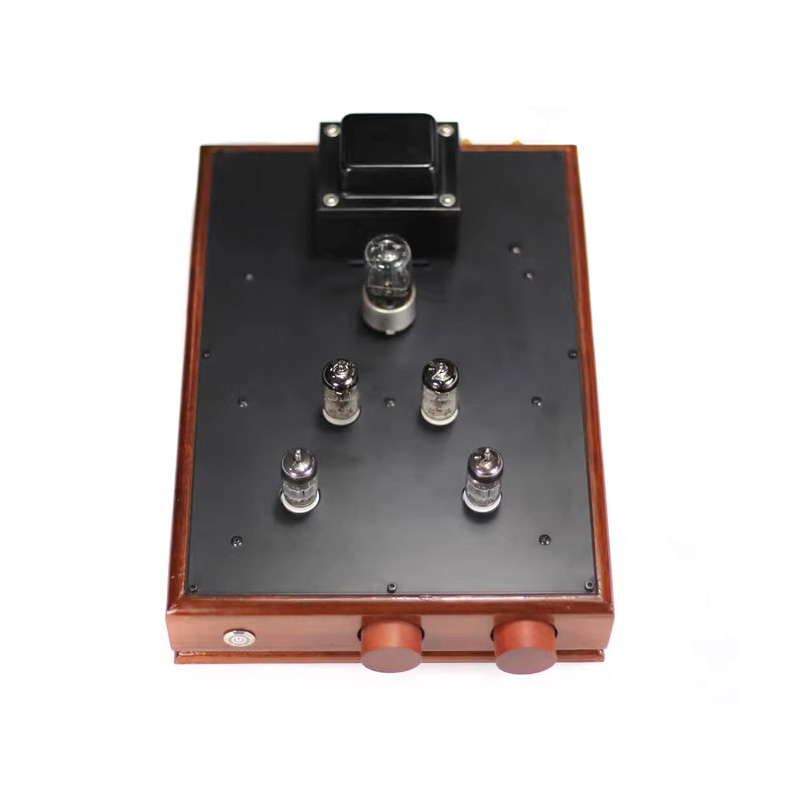

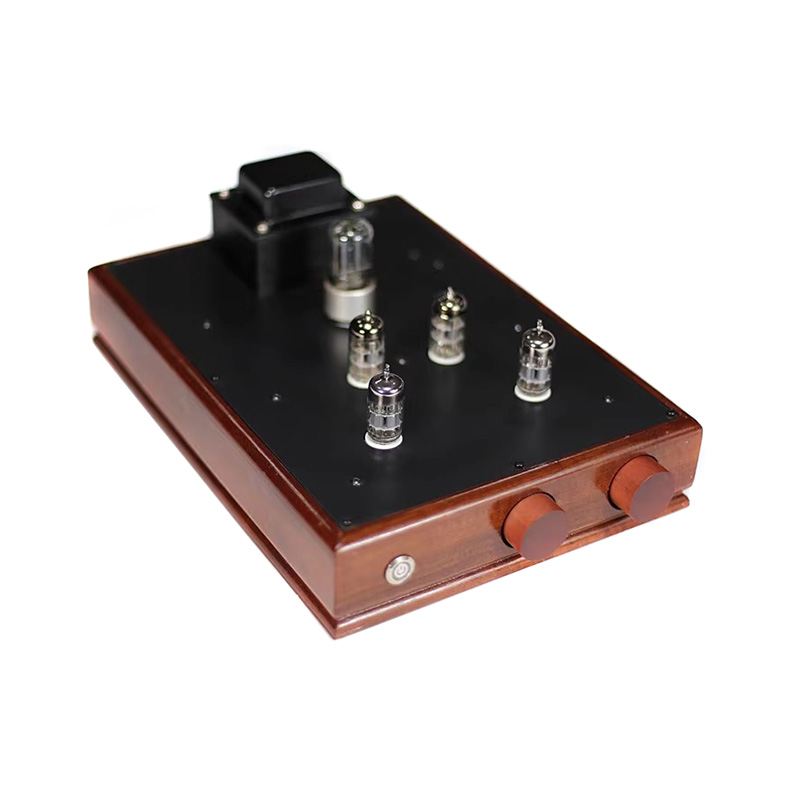

◇外部尺寸： 寬x高x深 250x140x380mm，沙比利實木機箱板厚度20毫米，機箱頂板為黑色烤漆鐵板1.5MM厚，底板位1MM厚烤漆沖孔散熱鐵網板 。

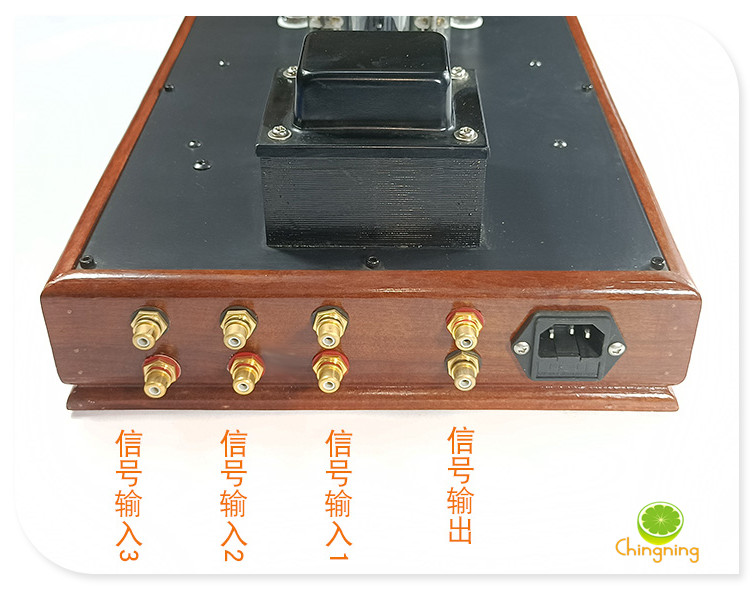

◇RCA端子都為臺產銅鍍金端子，耐用不易氧化，變壓器采用臥式安裝于機箱外部，機內走線合理，干凈利索。
◇整板一共使用了北京6N11-J電子管4支， 曙光6Z5P整流管一支，全部精心配對。（更換進口的ECC88及6X5整流管,音質會有更大的提升）

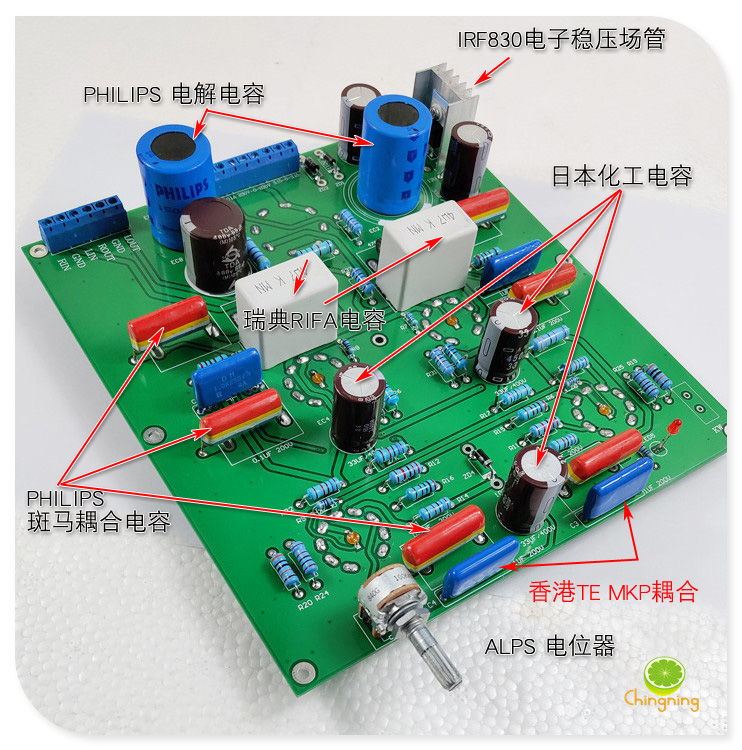

◇本板選用的耦合電容均用心挑選，多次比較后定型的，選取原則不在乎品牌，只在乎音質。信號耦合電容采用香港TE古董薄膜銅腳電容，中頻靚麗，并聯0.22UF PHILIPS古董銅腳斑馬電容，高頻滋潤順滑，有韌性。
◇電阻用5環精密1％金屬膜銅腳電阻，金屬膜比碳膜底噪更小，精度高，本電路音質已經比較暖，故不采用碳膜電阻。
◇電子管座為銅鍍銀，升級位銅鍍金管座需要加20元差價，拍下時需要留言說明。
◇PCB尺寸：200MM*184MM。厚度1.6MM，雙面板，1安士銅厚。嚴格遵循1點接地布線原則繪制PCB，好的電路+電路設計勝過你花無謂的錢買一大堆補品元件，到后還是“嗡”聲一片。
◇電源部分采用膽整流，有效延長放大部分電子管的使用壽命。采用場效應管作電子穩壓，輸出紋波小。整機的噪音控制在微乎其微。
◇配套的是電位器為日本ALPS 16型100K雙聯電位器，使用壽命長，擰動不會有國產電位器經常出現的惱人的莎莎聲。
◇主濾波電容采用PHILIPS 或紅寶石150UF 400V*2,輔濾波電容采用Nichicon  33UF ,無需盲目加大濾波電容容量,膽機不是晶體管機,容量大會燒整流管,并且音質肥胖拖沓!
◇100W輸出功率的EI86X45形高品質變壓器（編碼：864508）同樣出自本店之手，功率充沛，無氧銅線和低溫升退火硅鋼片制作，長時間工作也是溫溫的，穩定可靠。高壓部分用6Z5P膽整流，燈絲采用直流供電，LM7806穩壓，整個電源部分設計嚴謹并留有充足的余量。

◇內置EI48X24 10H 0.08A銅線電感

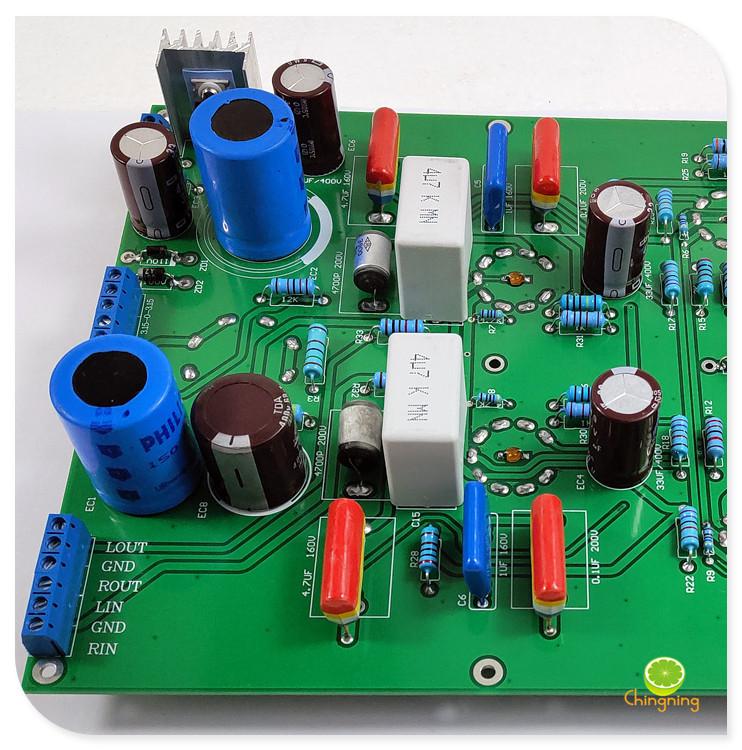

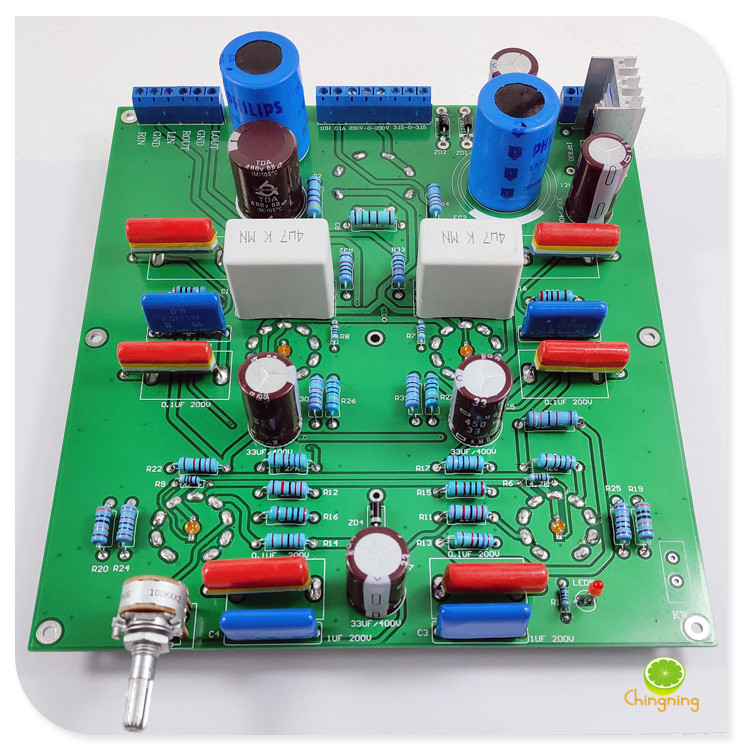

【內部電路板圖】
