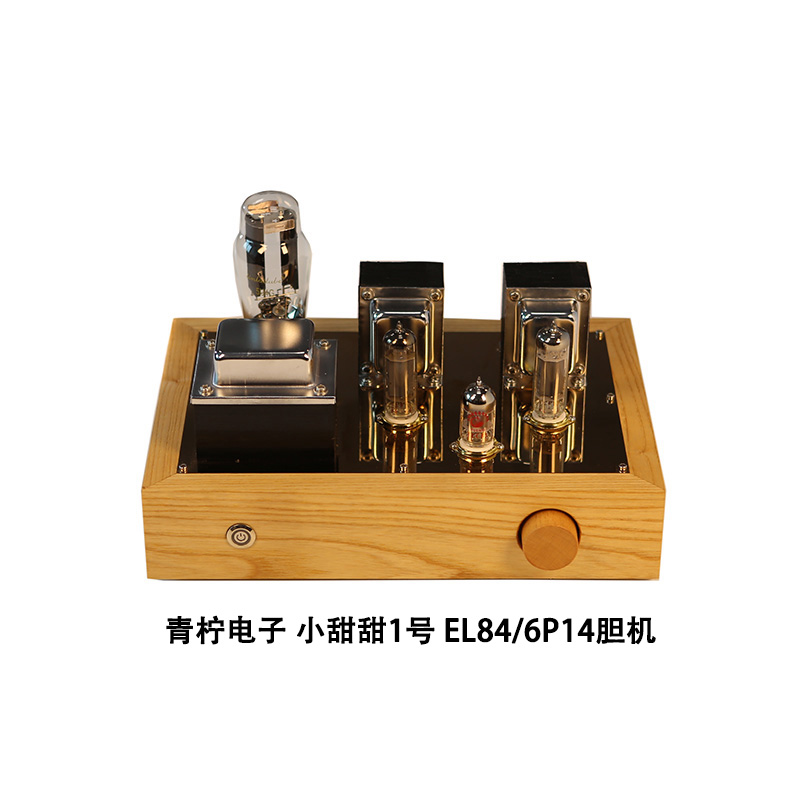

6p14是以前電子管收音機中常用的功率輸出膽，音色艷麗，圓潤！細細品味，懷舊思緒油然而生！特別適合欣賞以人聲為主的你！

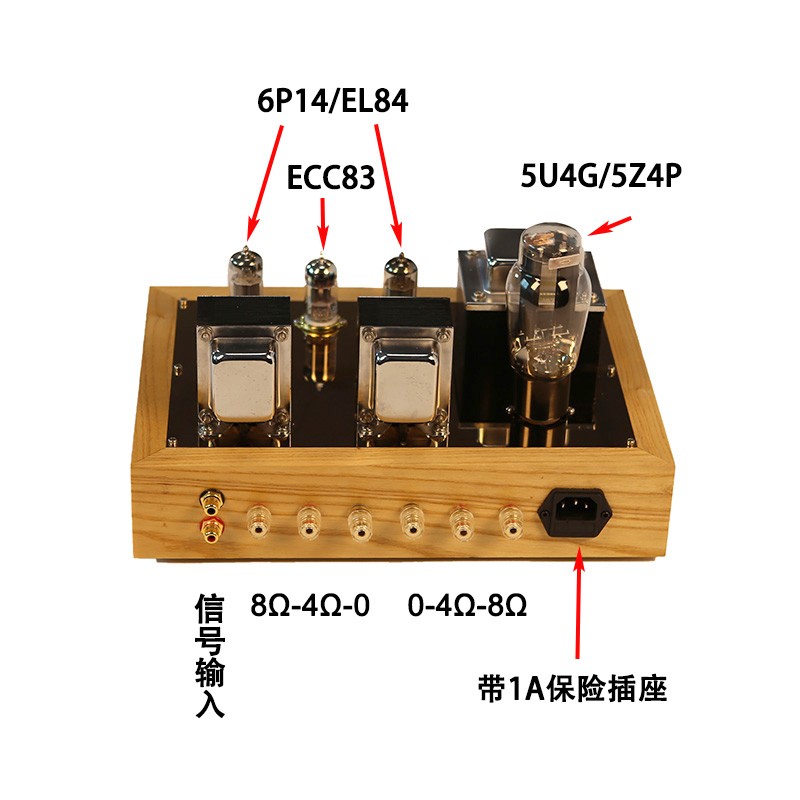

本機前級管用ECC83，ECC83可以用12AX7、5751、7025直接替換，6P14可以用EL84、6BQ5直接替換、5Z4P在本機上可以用5AR4、5U4G、5Z3P、GZ34直接替換

【參數與規格】
使用國產貴族之聲ECC83一支，曙光或上海6P14一對，林籟5U4G整流管一支。
輸岀功率: 3.8W+3.8W/8歐
頻率響應: 20-28Khz (+-2db)
輸入靈敏度: 800mV
殘余噪聲< 3mVac
工作電壓: AC 250V-0-250V /130MA+3.15V-0-3.15V/3A+5V/5A
電源功率: 120W
輸入阻抗: 100K歐
輸出阻抗: 4,8歐(Z11-EI66*35)
信噪比：96DB

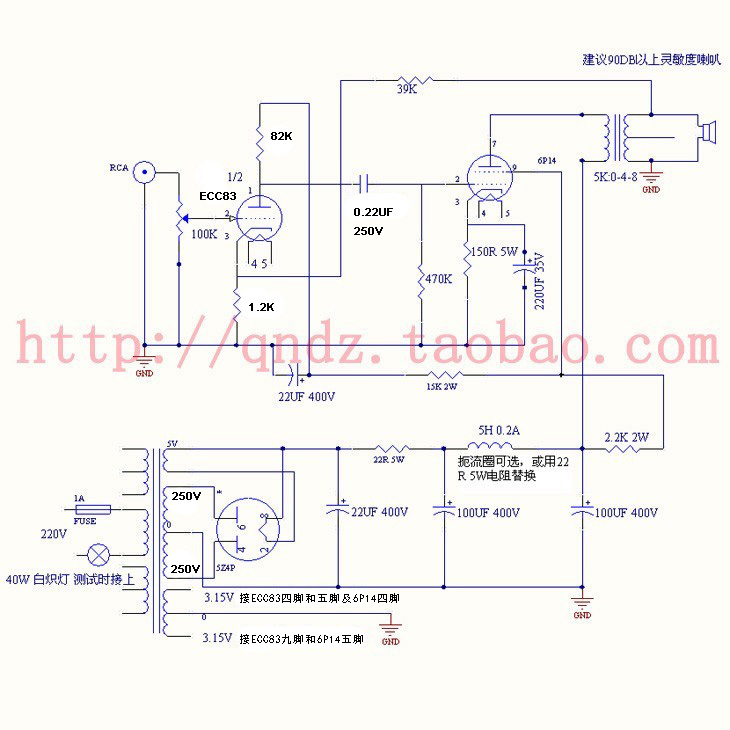

【電路結構參考圖紙 】

【用料說明】
◆國產優質退火硅鋼片和無氧銅漆包線繞制的足功率120W EI變壓器（編號ZL865004）。功率余量足，溫升極低。不熱不振，采用臥式安裝，鍍鉻頂罩。

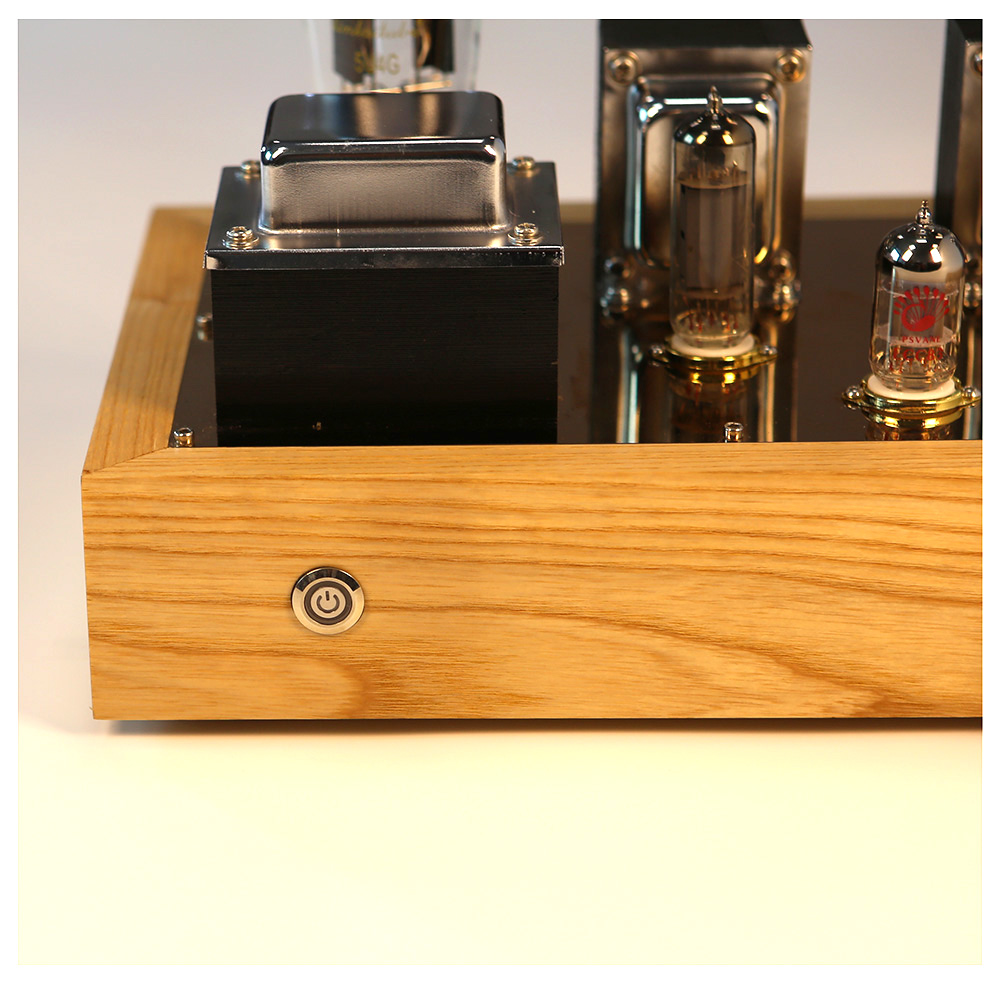

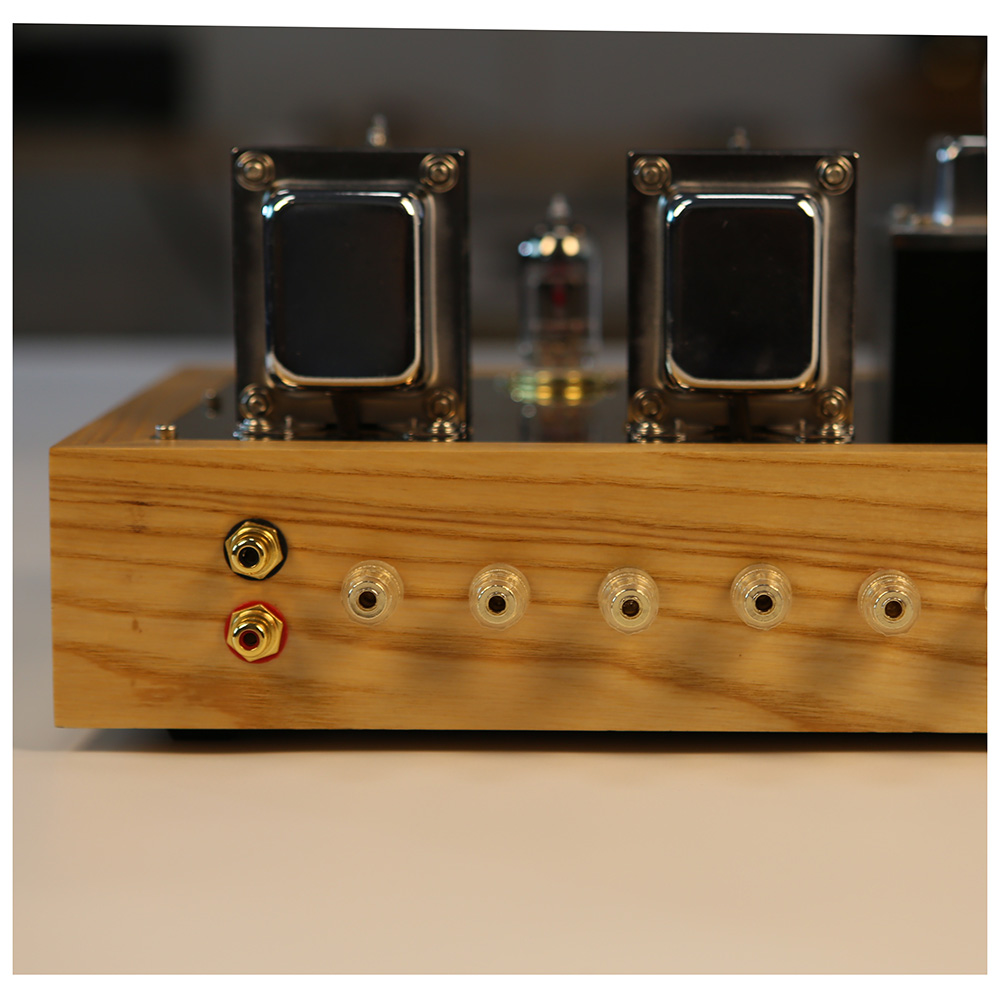

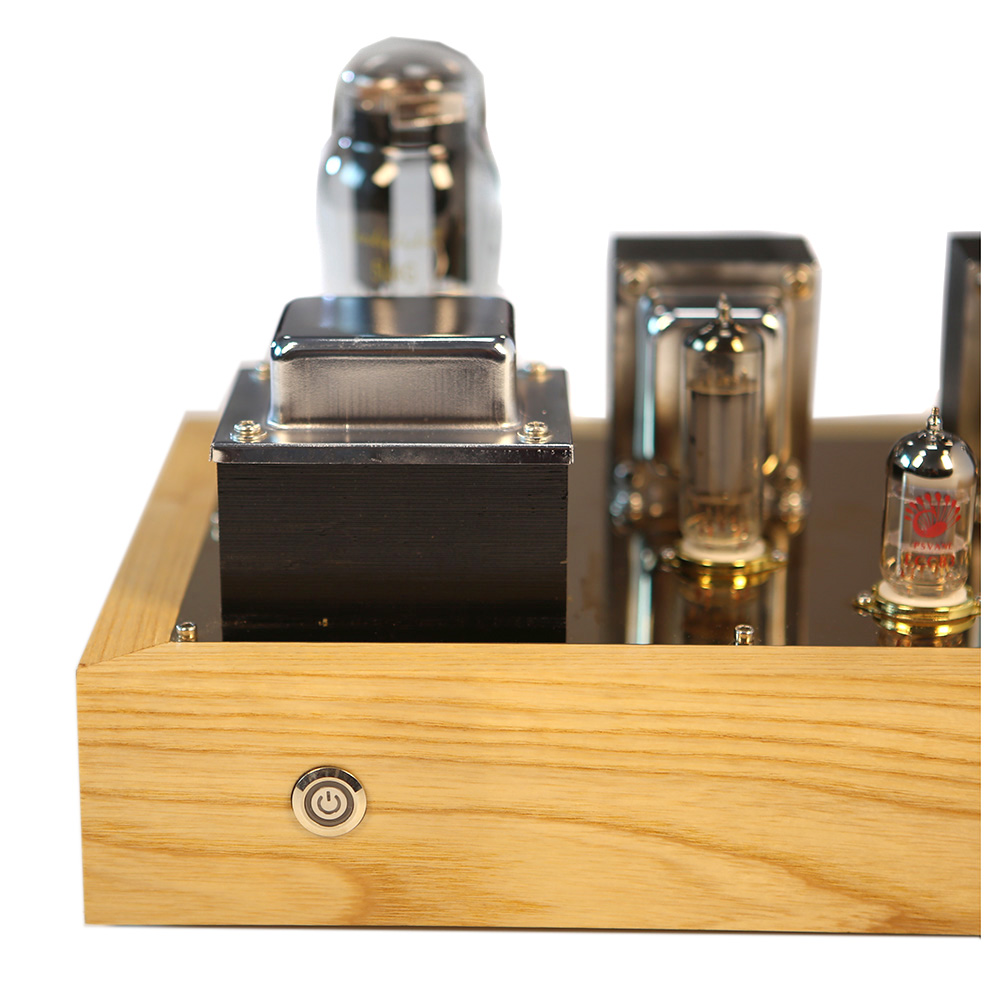

◆接線端子純銅鍍金，鍍金有很多種，有些插幾回就掉金的不是我們所用的。音量旋鈕為35MM櫸木旋鈕，電源開關為2A 250V優質不銹鋼天使眼帶燈開關！
◆本店所售機器均為正宗的純膽機，電子管和音箱之間采用輸出變壓器耦合。內行們都知道，膽機之所以具有膽味，輸出變壓器的作用功不可沒！絕非前膽后石機器甚至電子管只是裝飾品的假膽機可以相提并論的?。?！正宗膽機需要三個變壓器（大的為電源變壓器，兩個小的為輸出變壓器），非平行布局可以使變壓器相互之間干擾降至最低程度，確保本機具有較高的信噪比！輸出變壓器采用3夾2的繞線方法繞制，鐵芯采用全新日本川崎0.35MM厚的Z11硅鋼片。采用Z11片的導磁率會更高，出來的低頻會更低些。效果比國產的H14,H18硅鋼片好得多。輸出變壓器（編號OP663501）的功率足7W，留有充足的余量。

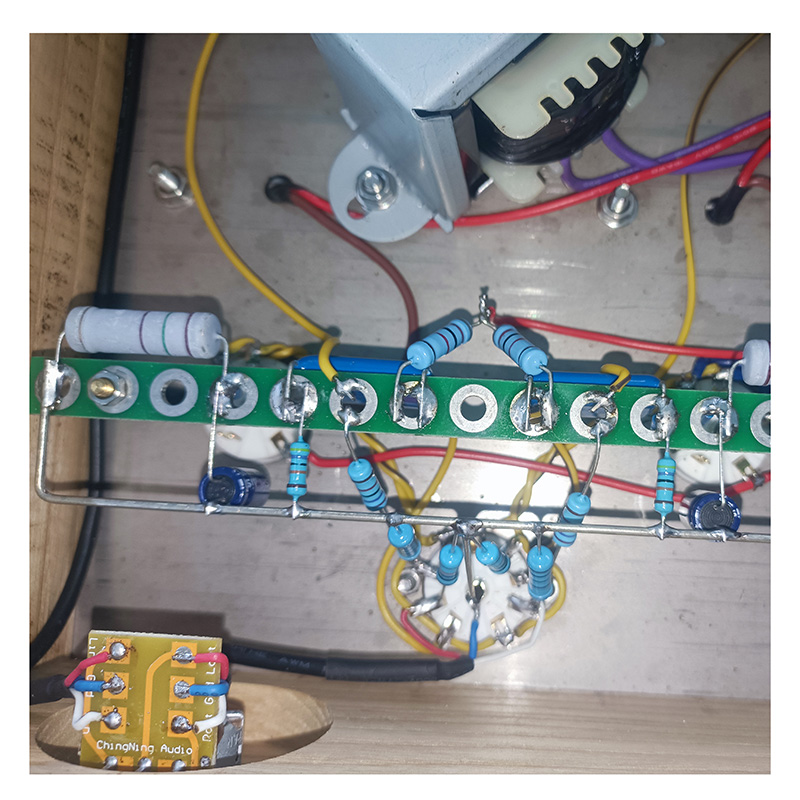

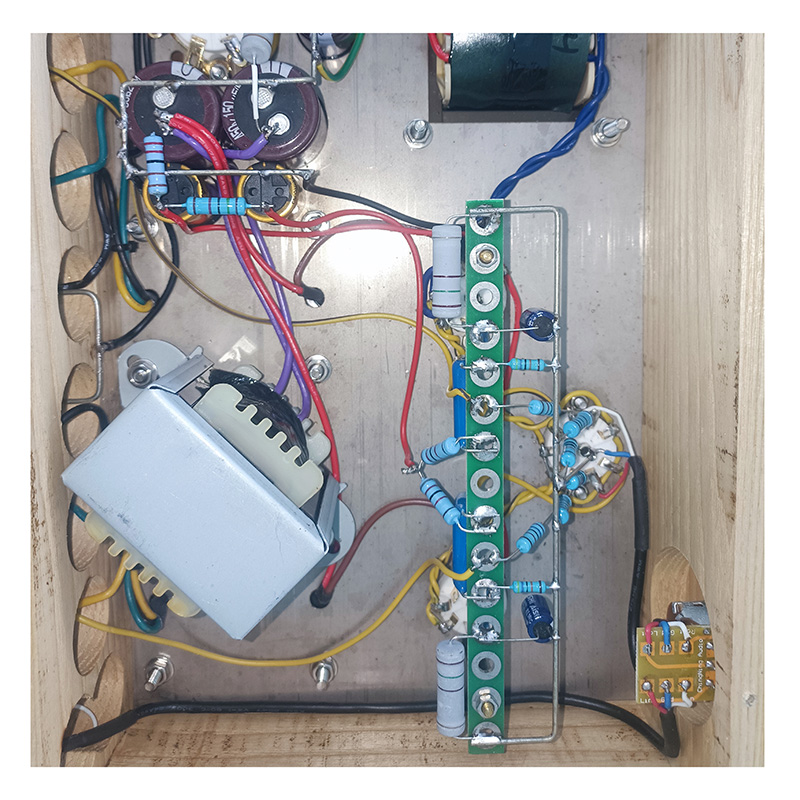

◆本機所有元器件裝配都是一個一個手工搭棚焊接完成，方便升級打摩！

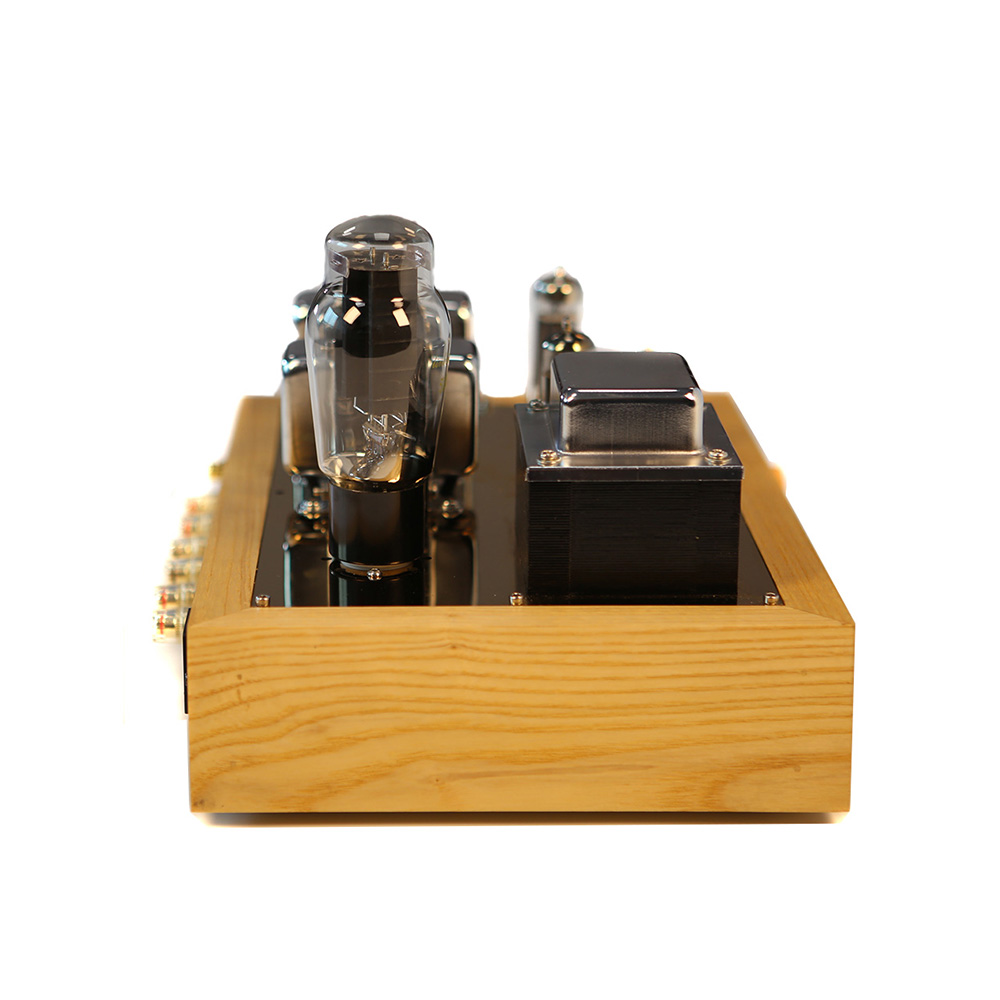

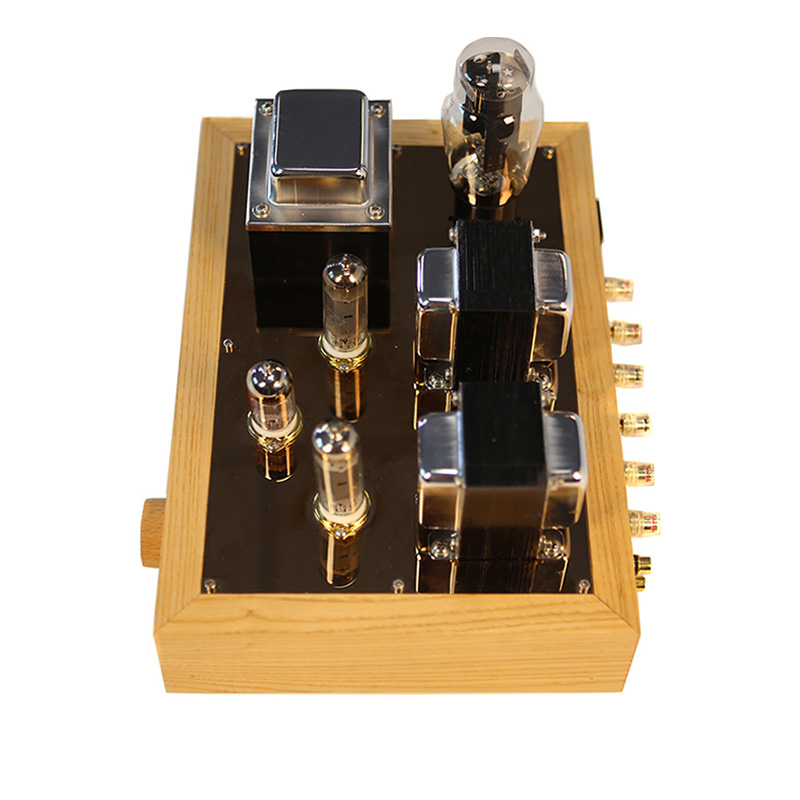

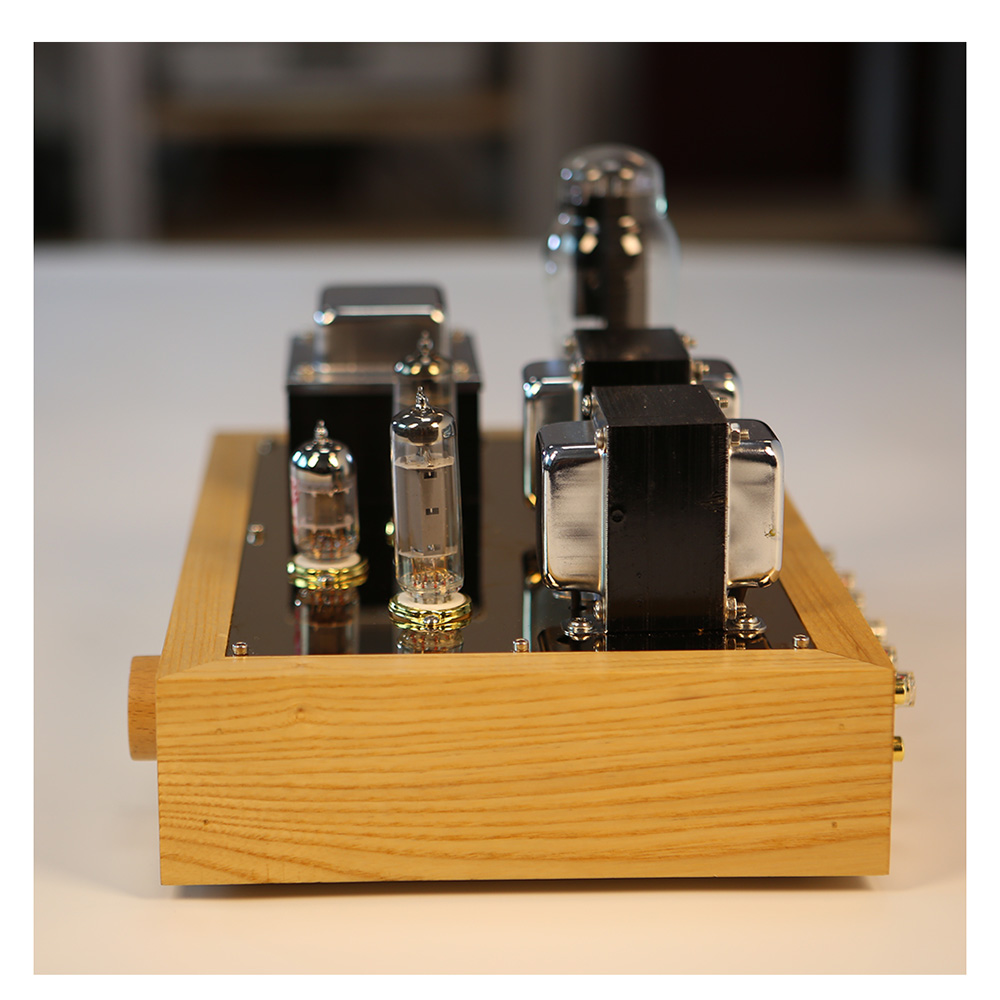

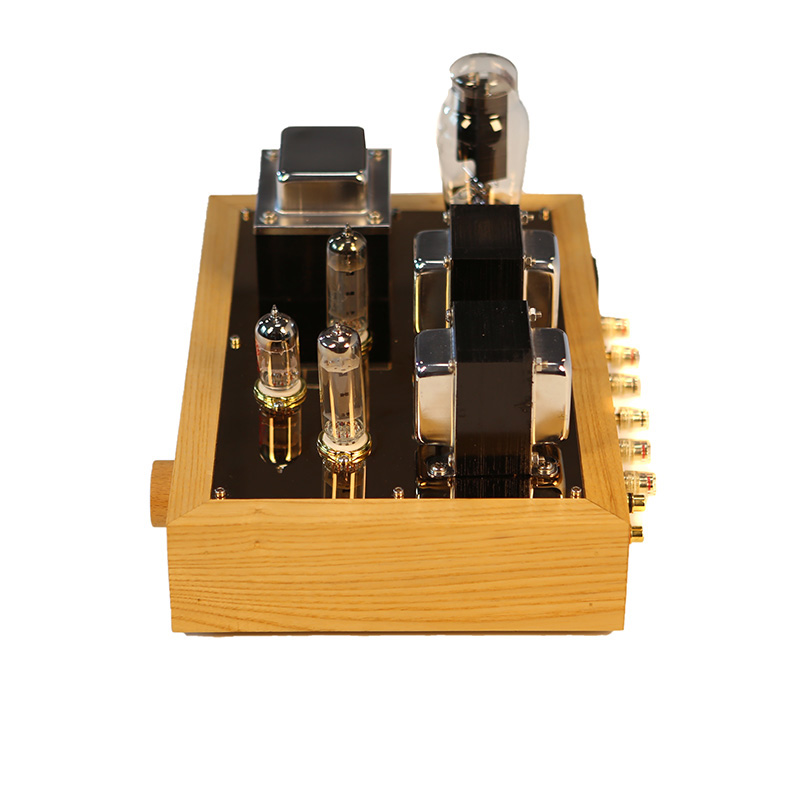

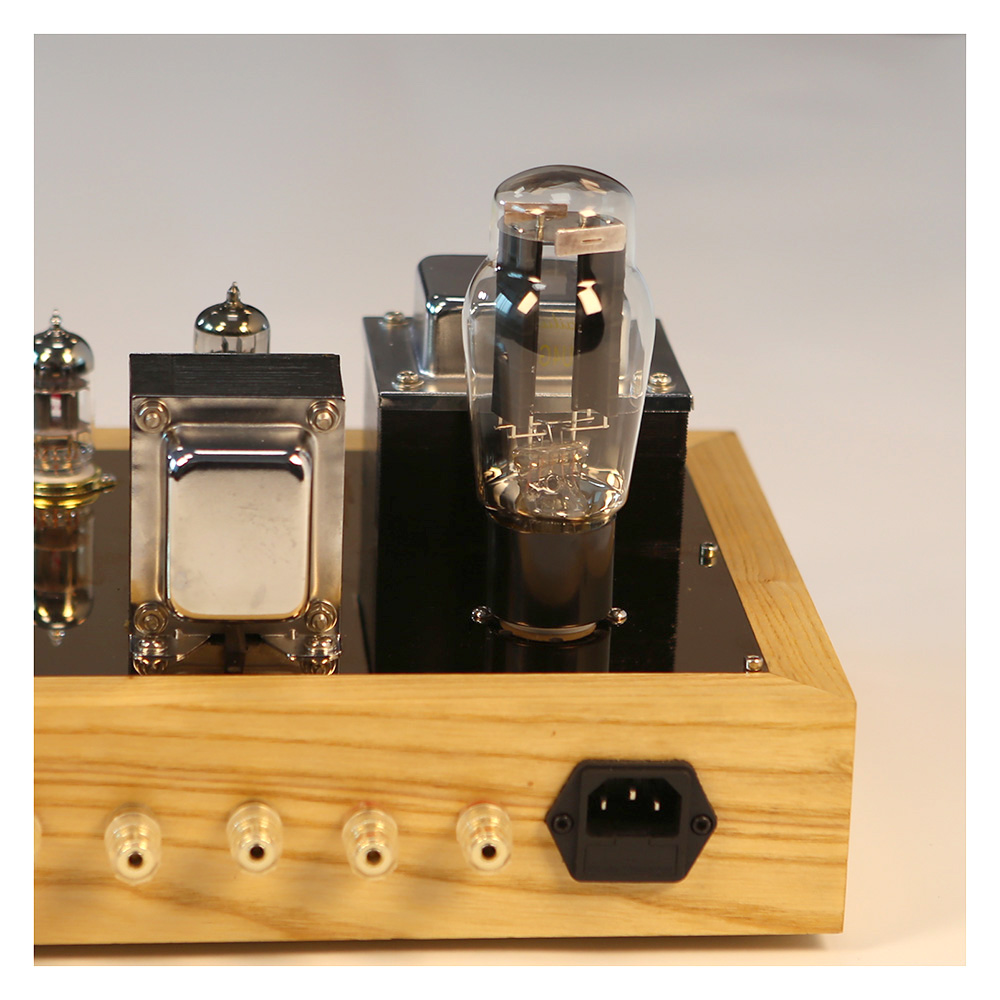

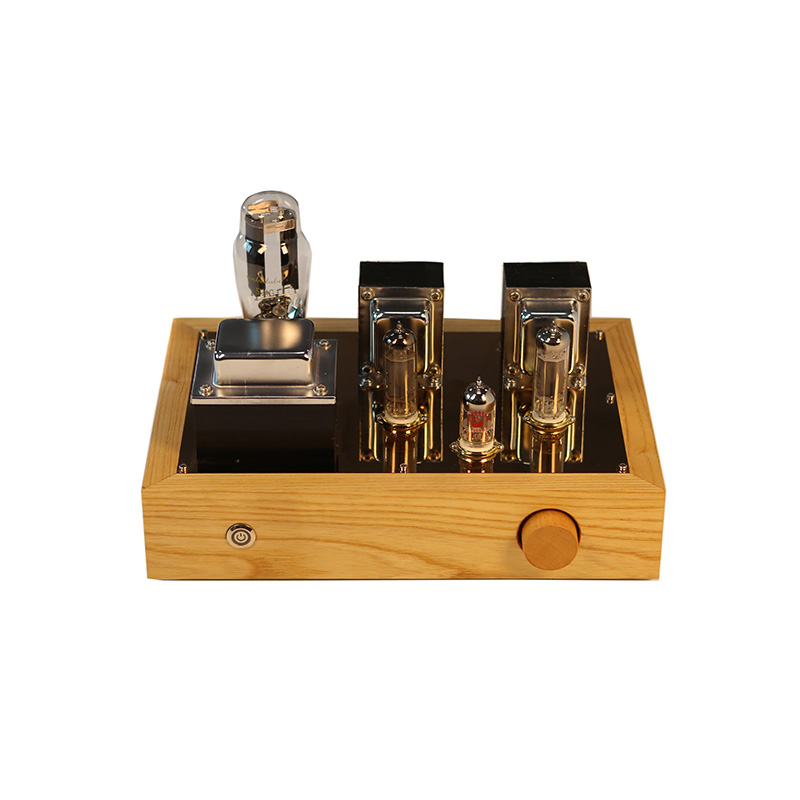

◆機箱采用3CM厚水曲柳實木（中等硬度木材，比杉木松木這些木材要硬很多，價格也貴很多，油漆為清漆，保持木材原色）原木機箱，木頭經干燥處理，不會開裂，經多次打磨拋光上漆，紋理豐富，簡潔美觀！世上獨一無二！上頂板為1.5MM厚玫瑰金鏡面不銹鋼板，下底板為1MM厚沖孔烤漆鐵網板，采用金屬頂?shù)装宓暮锰幨强梢愿綦x部分雜波干擾！機箱體積適中（30cm寬，20cm深，17cm高，含電子管高度）。扁平的比例尺寸，沉實穩重（7.1KG），大氣內斂！非常適合作為桌面音響及升級電腦音響使用。機箱內部尚有空間，可以更換體積更大的油浸電容或者方便打摩電路！

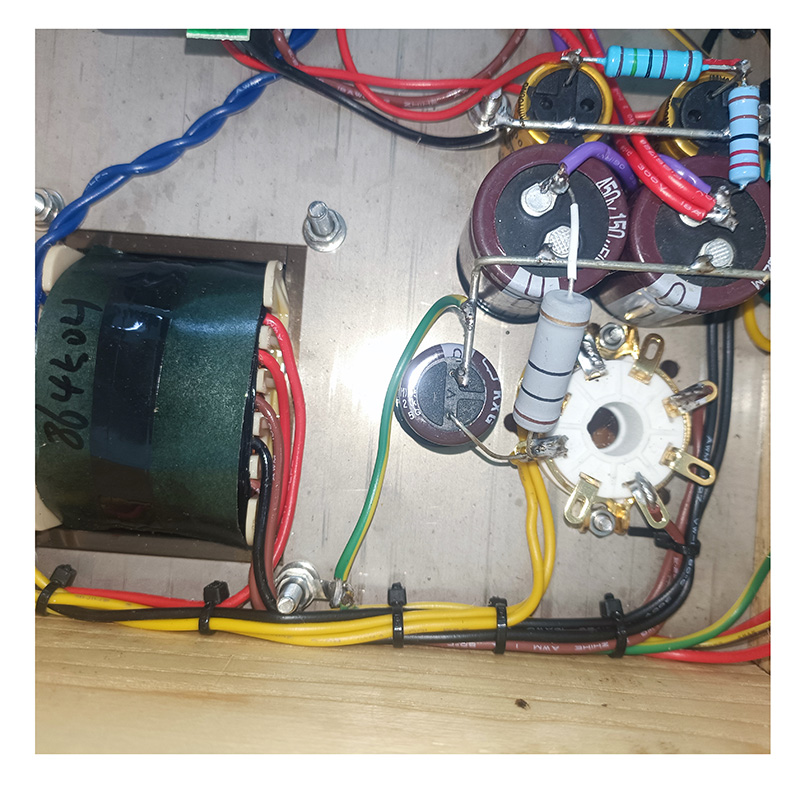

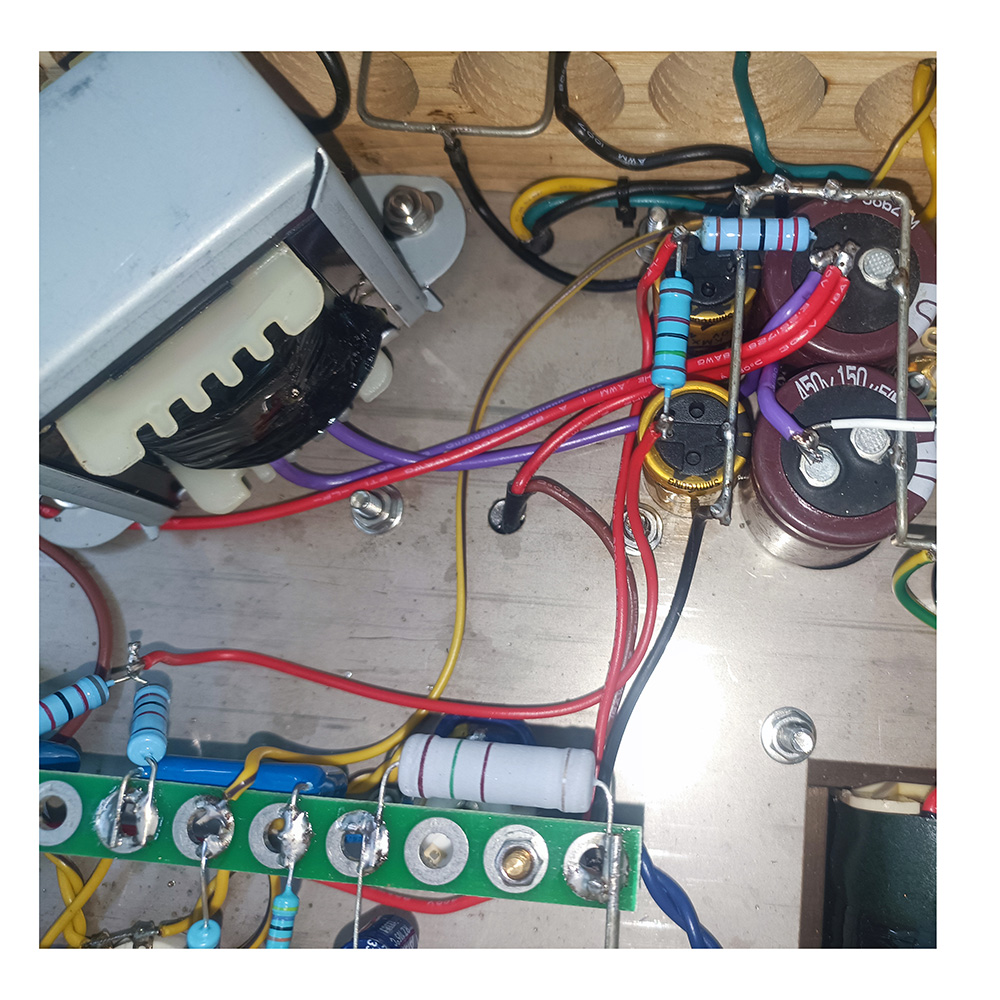

◆元器件方面使用情況如下：電子管采用全新林籟5U4G×1,曙光6P14×2,貴族ECC83×1,全部為j級產品。濾波采用日本紅寶石或PHILIPS飛利浦150uf*1，尼吉康 22UF/400V*2；配合大功率金屬氧化膜電阻和6H 0.15A銅芯電感（EI57X24）組成clrc濾波網絡，對交流聲有較強的抑制能力?。ǖ自氪蟾?-3MV）
◆銅鍍金陶瓷管座，經久耐用，接觸可靠。
◆耦合電容及退耦電容采用日本東京電子古董TE MKP發燒音響專用電容，音色十分醇厚，高頻纖細！日本紅寶石音頻專用220uf35v電解擔當6p14陰極電容，音量控制采用日本ALPS優質100k雙聯電位器，阻尼適中，無旋轉噪音。
◆本機額定輸出功率：3.8w+3.8w（電子管由于具有過載能力強的優點，所以實際不失真輸出功率和20w+20w的晶體管功放相當?。?br /> ◆本機具有4歐和8歐兩種阻抗輸出方式。本機適宜選用高靈敏度的小型書架音箱，建議靈敏度在88DB以上。由于各級電子管均工作在甲類放大狀態，所以失真小，音色甜美，柔和，耐聽度極高！
◆為了安全郵寄，本店采用加厚包裝，電子管也是單獨包裝的，到貨后您自行插上！
