【機器特性】
6V6GT 電子管在膽機世界中有“高山流水”之美譽。它有著不凡的音質，且價格合理，的缺點就是輸出功率略小，需配合靈敏度較高的高保真音箱放音，才能發揮出極好的聲音表現能力。本機輸出功率
3.8W×2，適合推6寸內小功率高靈敏度音箱。低頻有力，高頻悠揚，堂音豐富。
【參數與規格】

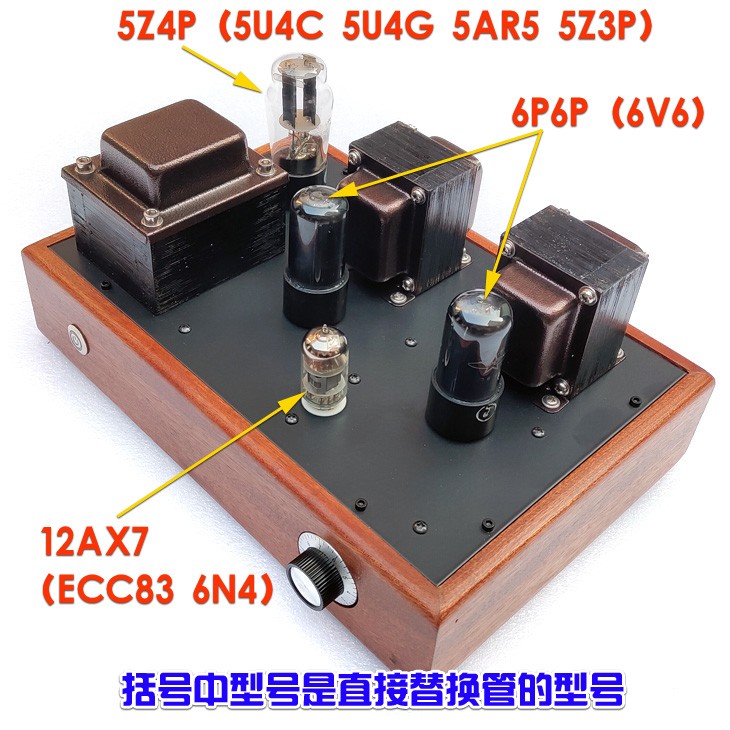

•使用貴族之聲ECC83電子管一只（可直接用6N4、12AX7、5751電子管替換），曙光6P6P電子管一對（6P6P可用6V6GT替換），林籟之音5U4G整流管一支
•輸岀功率: 3.8W+3.8W/8歐
•頻率響應: 20-22Khz (+-1db)
•輸入靈敏度: 800mV
•殘余噪聲< 1mVac
•工作電壓: 250V0-0-250V/100MA+3.15V-0-3.15V/3A＋5V 3A
•電源功率: 130W
•輸入阻抗: 5K歐
•輸岀阻抗: 4,8歐(Z11-EI57*30)
【材料說明】

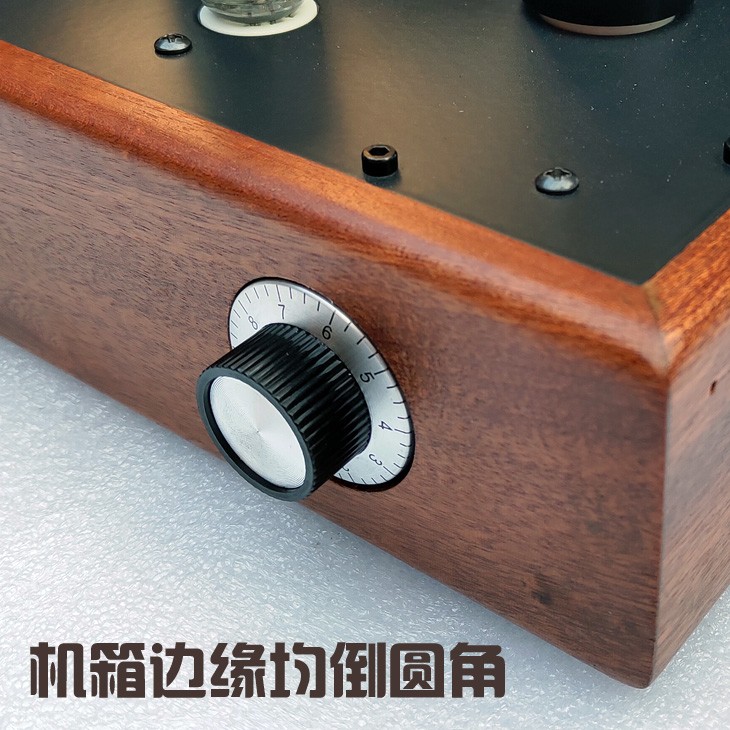

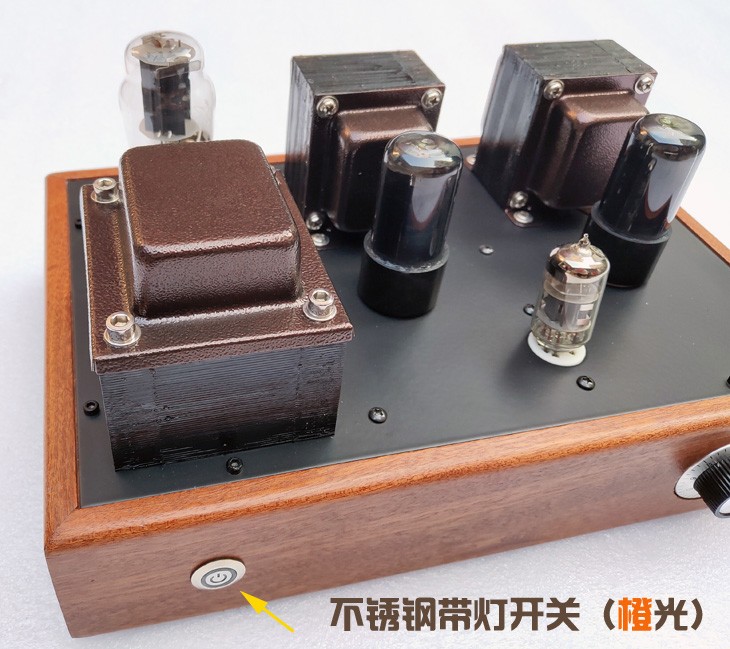

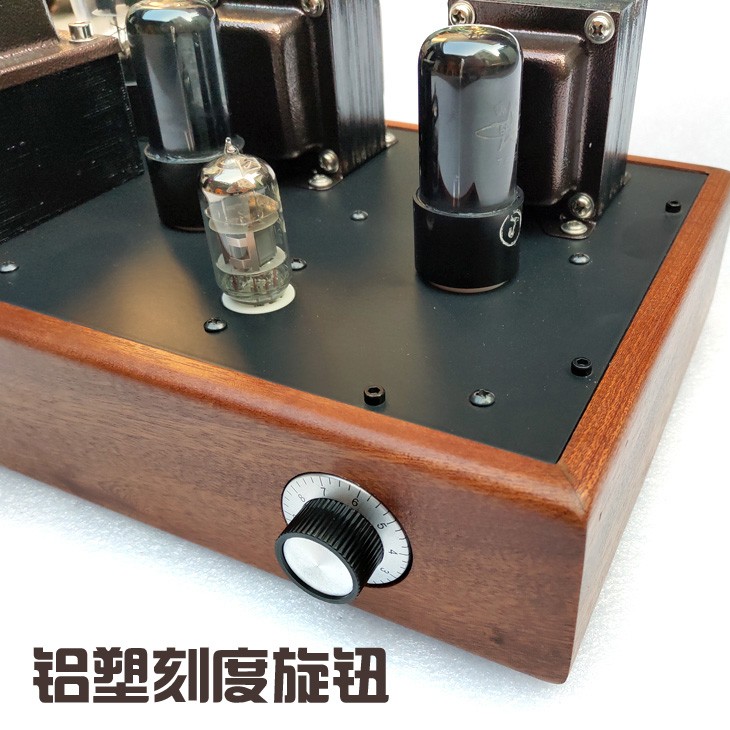

1、音箱接線端子為純銅鍍金產品，音量旋鈕為鋁塑36MM旋鈕，電源開關為不銹鋼天使眼帶燈開關！

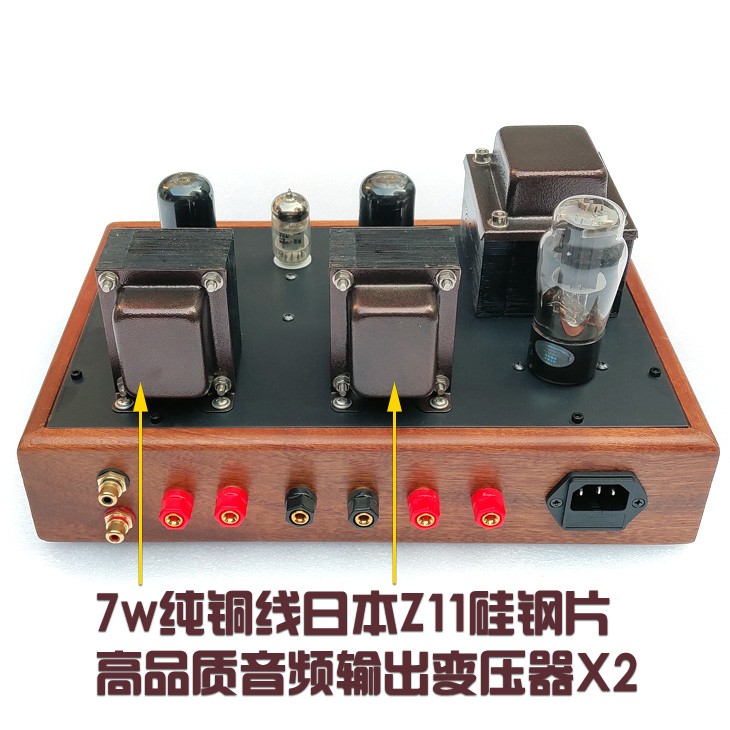

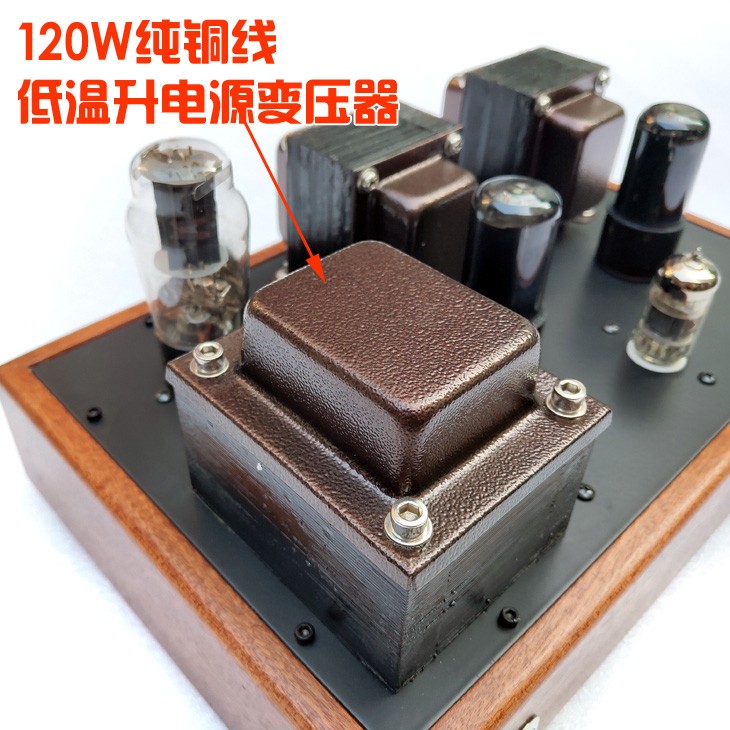

2、本店所售機器均為正宗的純膽機，電子管和音箱之間采用輸出變壓器耦合。內行們都知道，膽機之所以具有膽味，輸出變壓器的作用功不可沒！絕非前膽后石機器甚至電子管只是裝飾品的假膽機可以相提并論的?。?！看機器上安裝的變壓器數量：正宗膽機需要三個變壓器（大的為電源變壓器，兩個小的為輸出變壓器），我們產品的電源變壓器足130W功率（86*50鐵芯 編號865004），不熱不振，采用臥式安裝，不用牛罩罩住都儼然是一件藝術品。輸出變壓器采用3夾2的繞線方法繞制（編號OP663501），鐵芯采用日本川崎0.35MM厚的Z11硅鋼片。采用Z11片的導磁率會更高，出來的低頻會更低些。效果比國產的H14,H18硅鋼片好得多。
3、機內內置扼流圈(編號I572413)，濾波效果十分好，安靜無噪音，相對CRC濾波方式，CLRC更為，但是成本也相對高出幾十元。

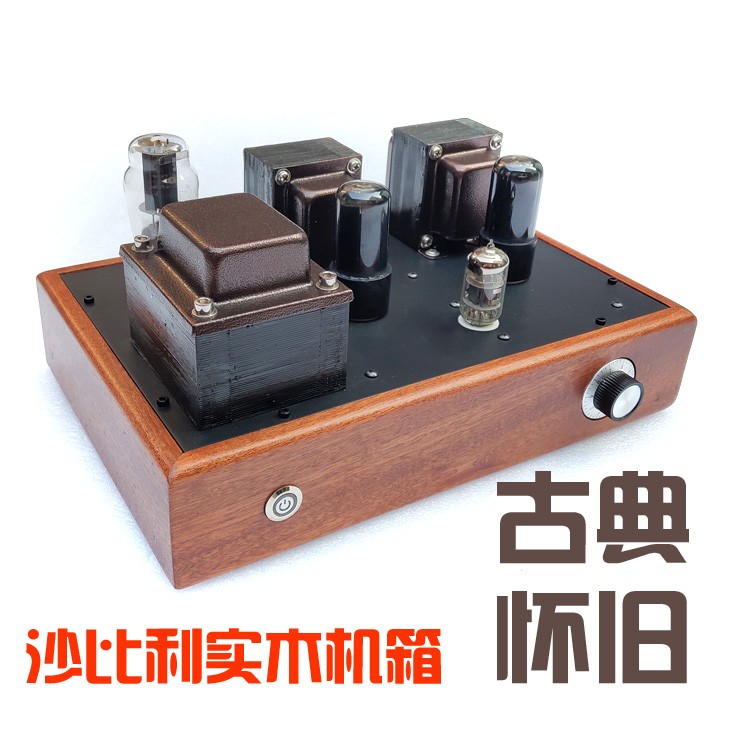

4、純手工diy，沙比利木原木機箱，木頭經干燥處理，不會開裂，經多次打磨拋光上漆，紋理豐富，簡潔美觀！世上！上頂板為1.5MM厚烤漆鐵板，下底板為1MM厚沖孔烤漆鐵網板，采用金屬頂?shù)装宓暮锰幨强梢愿綦x部分雜波干擾！體積適中（30cm寬，20cm深，13cm高）。扁平的比例尺寸，沉實穩重（6.2KG），大氣內斂！非常適合作為桌面音響及升級電腦音響使用。機箱內部尚有空間，可以更換體積更大的油浸電容或者方便打摩電路！
5、電子管本店采用全新j級產品，電源部分采用了能保護電子管的膽整流電路。濾波采用日本或者韓國品牌電容，配合大功率金屬氧化膜電阻及6H電感組成clrc網絡，對交流聲有較強的抑制作用！
6、耦合電容及退耦電容采用香港TE MKP發燒音響專用電容，音色十分醇厚，高頻纖細！日本紅寶石音頻專用330uf35v電解擔當6p6p陰極電容，音量控制采用日本優質ALPS A100k雙聯電位器，阻尼適中，無旋轉噪音。
7、電阻大部分采用高精密低噪音1%誤差金屬膜5環電阻。
8、本機額定輸出功率：3.8w+3.8w（電子管由于具有過載能力強的優點，所以實際不失真輸出功率和18w+18w的晶體管功放相當?。?br />
9、本機采用PCB電路板+手工搭棚混合方式安裝（電源整流膽部分搭棚），牢固可靠。

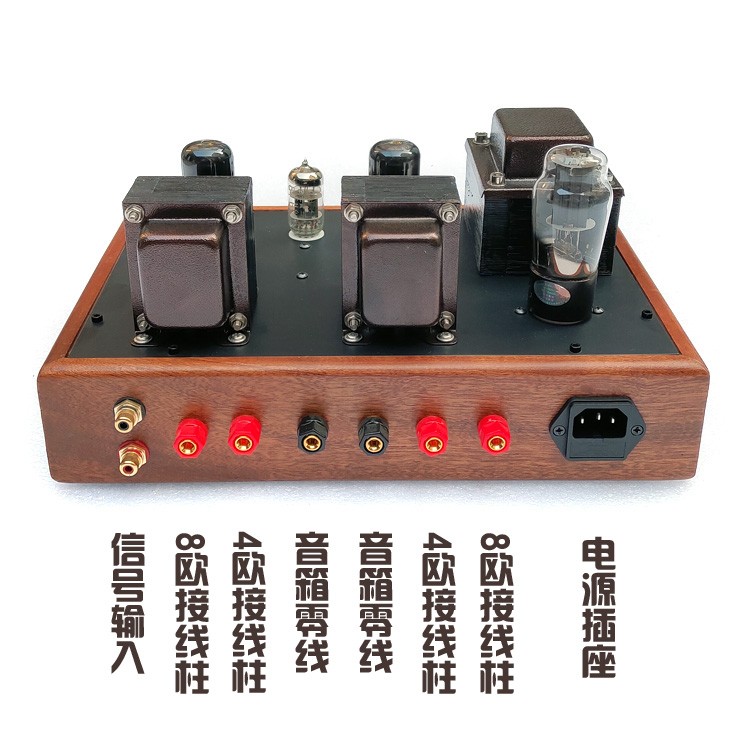

10、本機具有4歐或8歐兩種阻抗輸出方式。本機適宜選用高靈敏度的小型書架音箱，全頻喇叭音箱當然更好！音箱可在本店選購，打包銷售，價格更優惠。由于各級電子管均工作在甲類放大狀態，所以失真小，音色甜美，柔和，耐聽度極高！
為了安全郵寄，本店采用加厚包裝，電子管也是單獨包裝的，到貨后您自行插上！

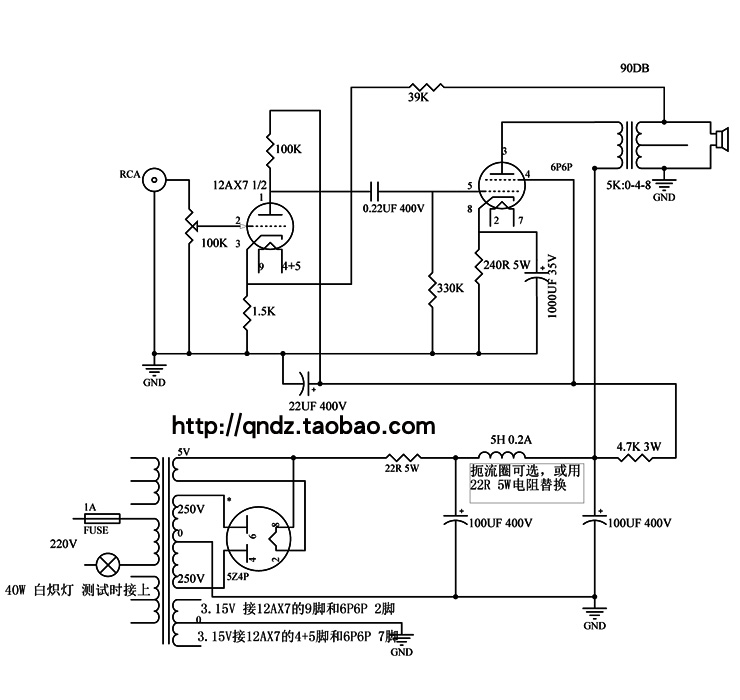

電路結構參考圖紙（如看不完整，鼠標右鍵點擊圖片保存到電腦本地瀏覽）

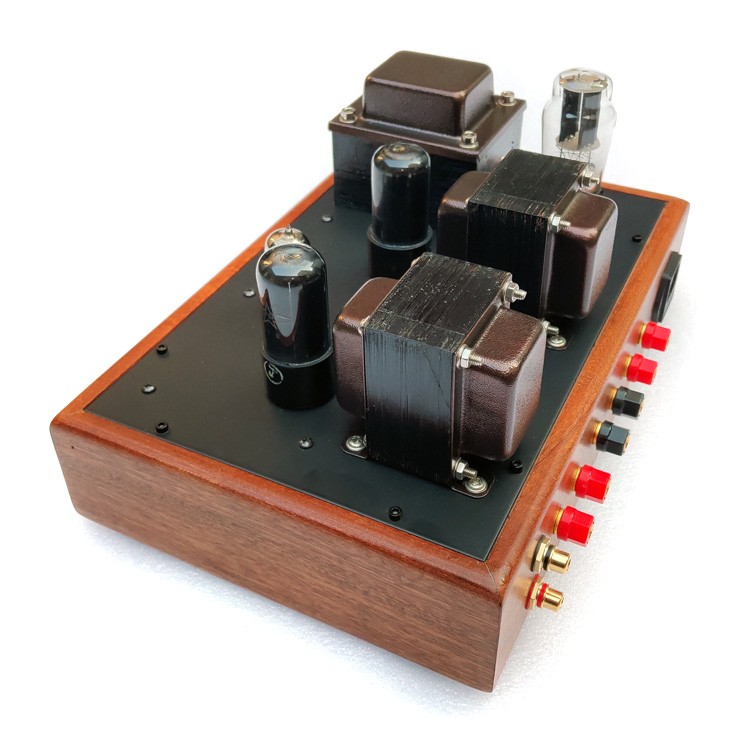

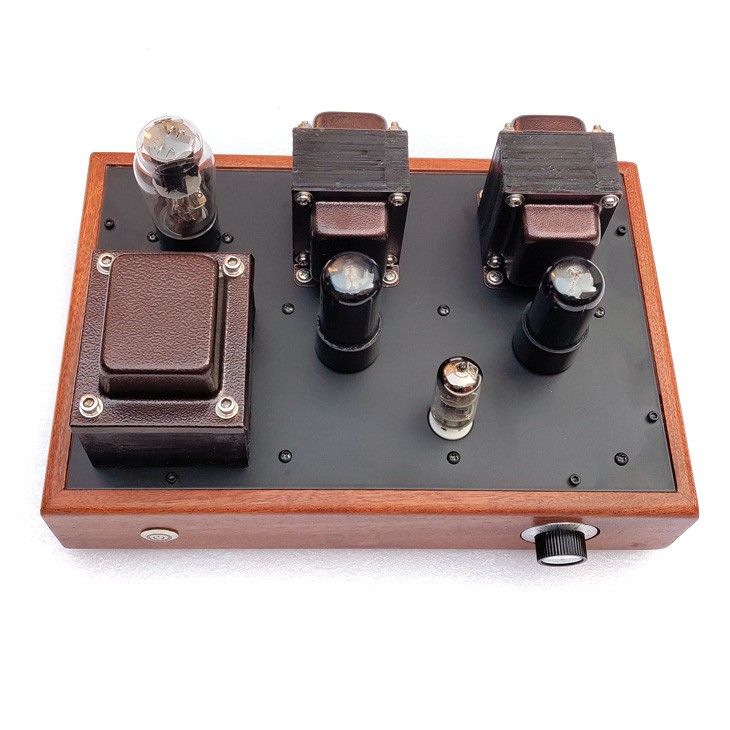

【下圖為裝好的成品機參考圖，套件發貨配套電路圖紙，所有接線和元件均須買家自行焊接，如沒有相關的成功經驗，請勿購買套件，可選購本店的成品機】

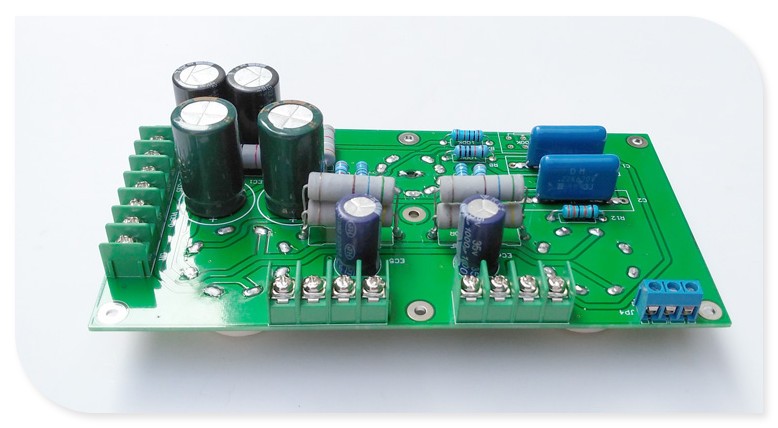

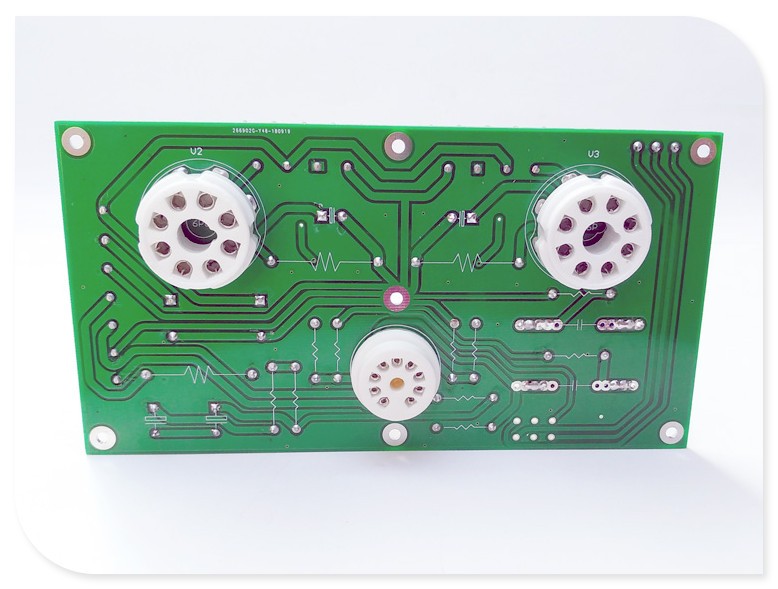

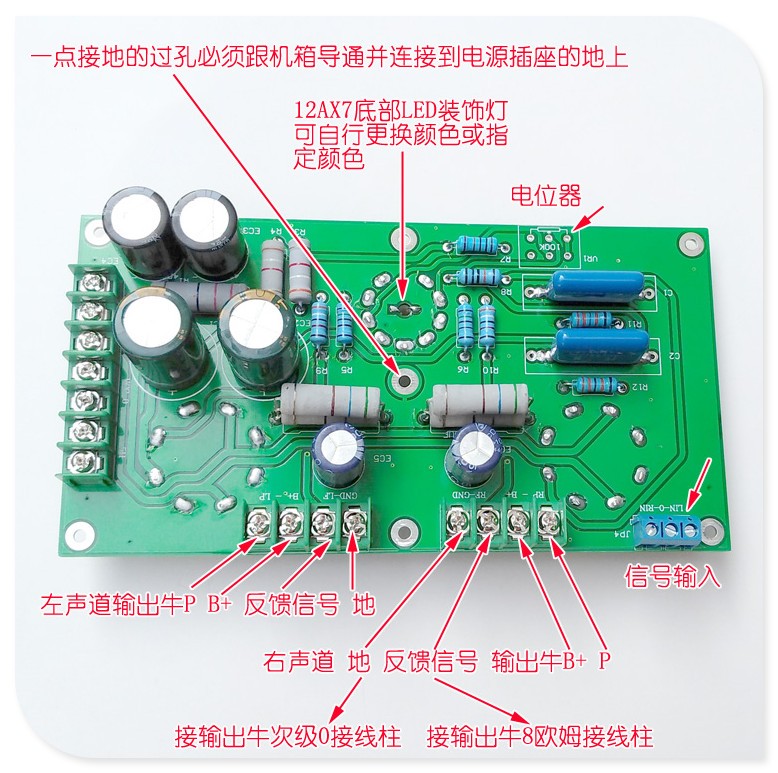

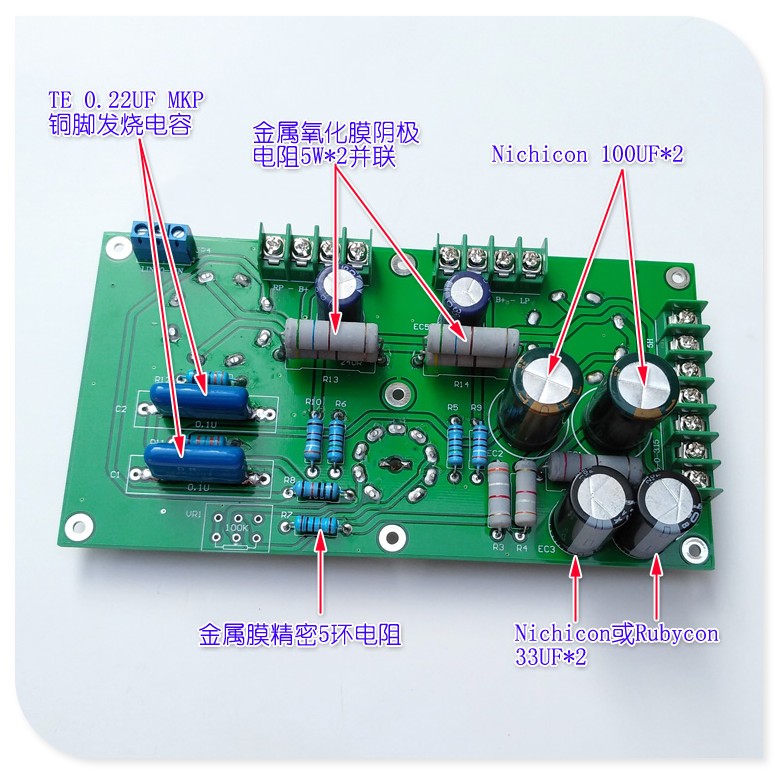

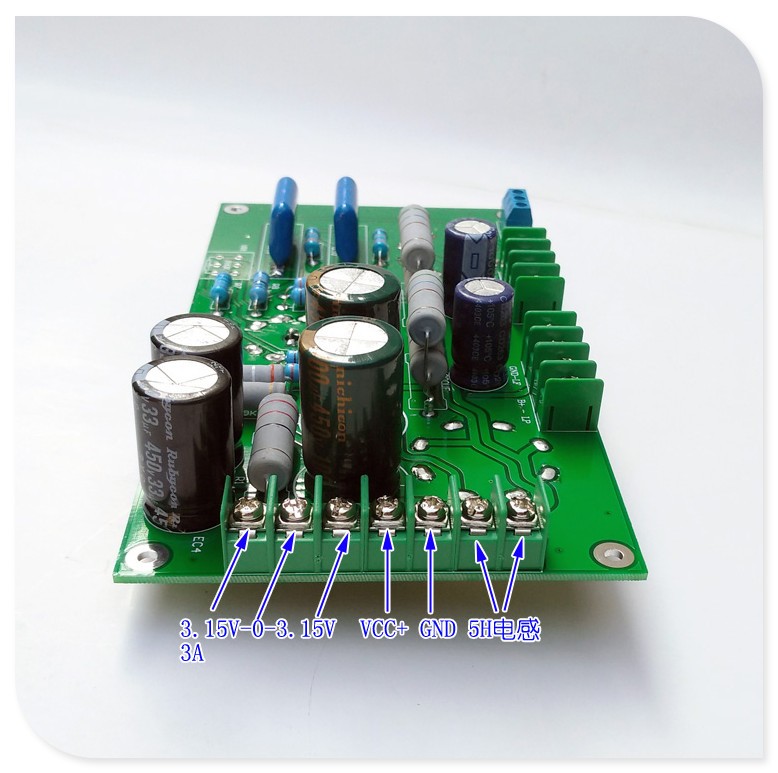

【內部電路板圖】
