【本店所有DIY組裝套件輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用?！?/span>

全國大部分城市可以做貨到付款，但部分邊遠地區不能到付，具體可咨詢我們。到付需要增加手續費。

【聲音描述】
6BQ7+6BQ5發燒電子管放大器，輸出功率較一般低電壓電路強勁，音質清爽自然，動態范圍寬，諧波豐富，解析力強！高頻嬌艷。

【產品特點】
信號源可以采用CD機和電腦音源（電腦聲卡上要有帶線路輸出端口）
1   采用全部交流燈絲點燈，緊貼靈敏度為90DB的喇叭，聽不到一點點交流聲噪聲，感覺和沒有開機一樣的靜。
2   采用6BQ7推動6BQ5（可用6P14、EL84直接替換）的甲類放大電路，輸出4w+4w 功率，電子管由于具有過載能力強的優點，所以實際不失真輸出功率和20w+20w的晶體管功放相當！適合阻抗為4- 8歐姆，靈敏度88db以上的音箱。
3  C（電容）L（5H 0.2A扼流圈）R（電阻）C多級濾波，信噪比高。
4  電路采用直耦，因?yàn)闆]有耦合電容，所以音質不受電容的品質影響，音樂細節豐富。板上兩個耦合電容只是信號到貓眼部分，對信號質量沒有影響。

【性能規格】
1、產品全稱：6BQ7+6P14真空管功放機 帶6E2貓眼指示
2、產品顏色：白蠟?zāi)驹緳C(jī)箱。
3、產品凈重：8.8kg
4、產品尺寸：寬:350mm  高:155mm  深:250mm （含電子管及機箱腳高度）

【參數表】

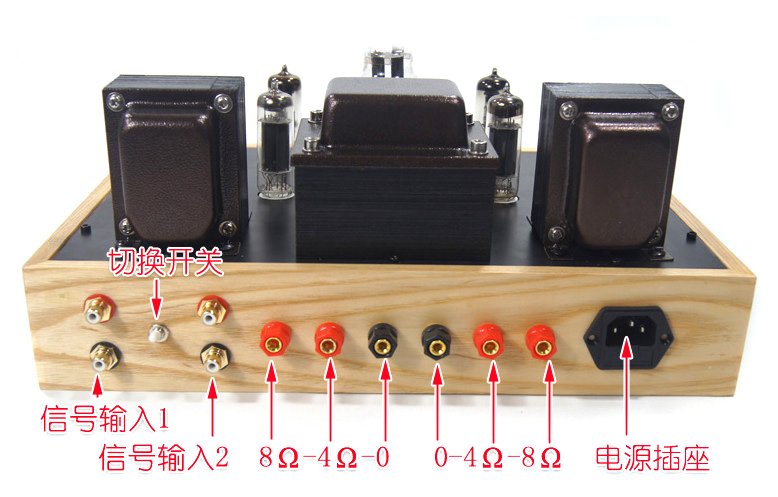

輸入：2路RCA輸入，通過背板開關切換
輸出：立體聲 4w+4w，可接4歐姆或8歐姆音箱
頻響：20-25KHz  ±2db
輸出信噪:>96dB "A"- wtd
輸出總諧波失真:<0.5% 20Hz to 25kHz 1W時

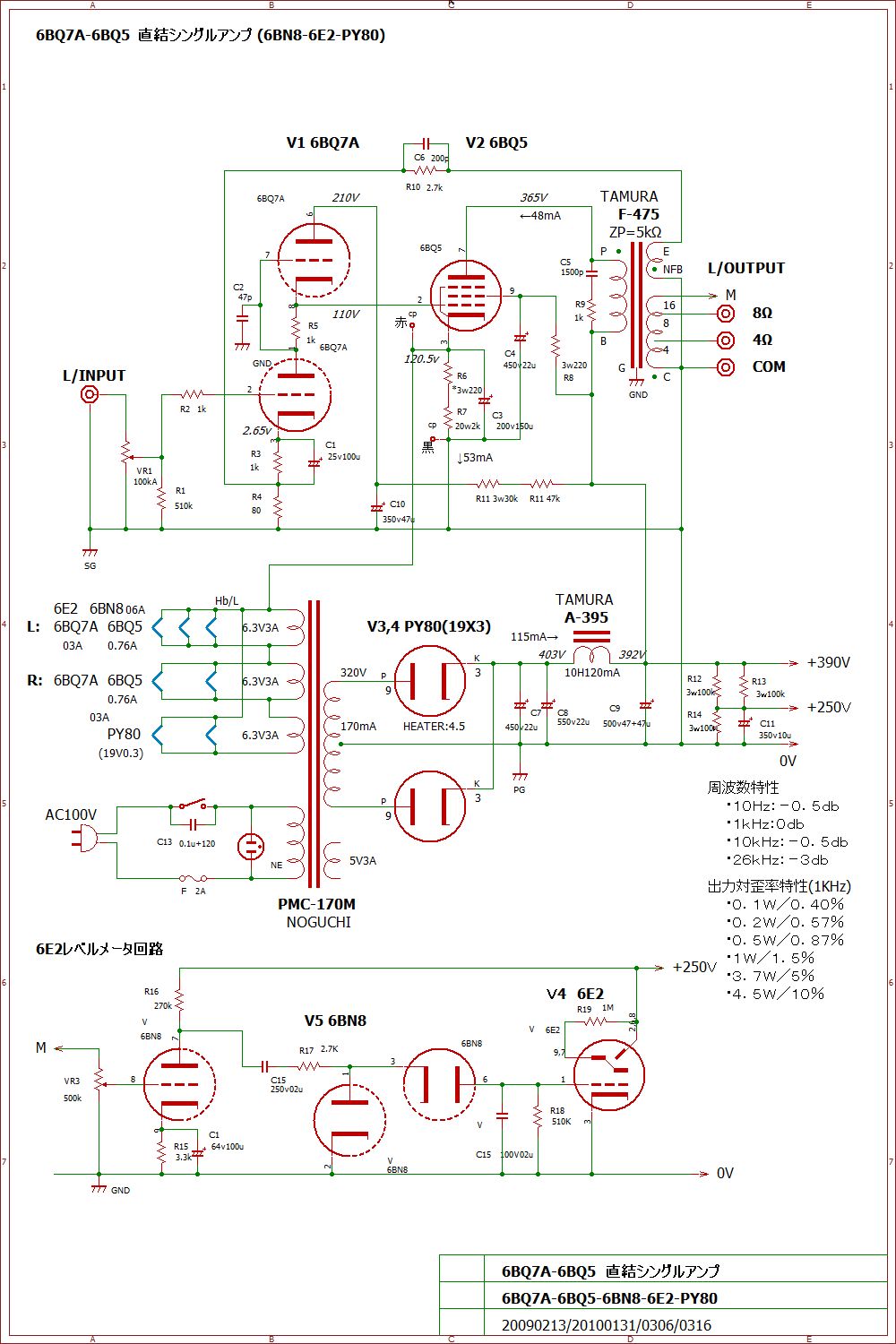

電路結構參考圖紙（元件參數按實物為準，圖紙僅作參考）：

本機跟原圖主要的改動部分是整流和6E2的驅動電路，放大部分與原圖一致！

【材料說明】

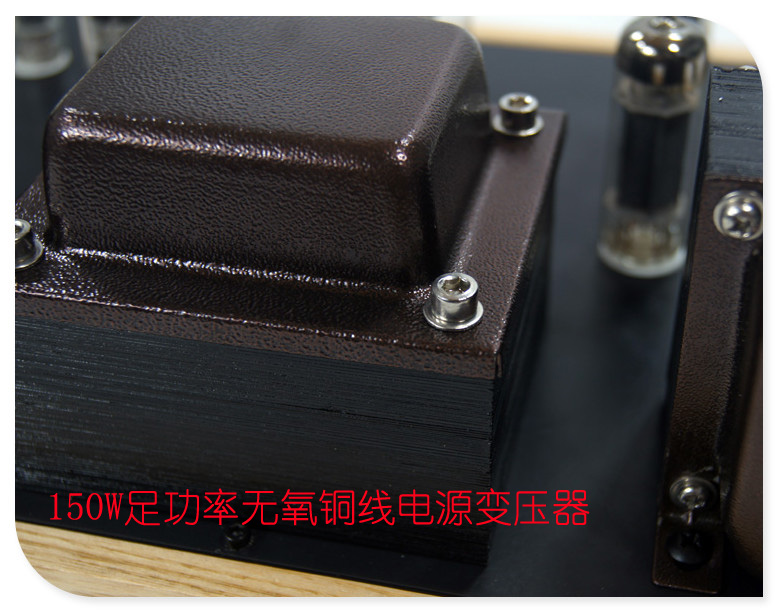

◇本店所售機器均為正宗的純膽機，電子管和音箱之間采用輸出變壓器耦合。內行們都知道，膽機之所以具有膽味，輸出變壓器的作用功不可沒！絕非前膽后石機器甚至電子管只是裝飾品的假膽機可以相提并論的！本機所有變壓器均為本廠生產，參數一致性好，絕不偷工減料?？礄C(jī)器上安裝的變壓器數量：正宗膽機需要三個變壓器（大的為電源變壓器，兩個小的為輸出變壓器），我們產品的電源變壓器足150W功率(編碼ZL965505)，采用96*60的EI退火優質鐵芯制作，不熱不振，帶烤漆頂罩。7W功率的輸出變壓器采(編號OP763504）用3夾2的繞線方法繞制，鐵芯采用日本0.35MM厚的Z11硅鋼片，漆包線采用無氧銅線，采用Z11片的導磁率會更高，出來的低頻會更低些。效果比國產的H14,H18硅鋼片好得多。因?yàn)樽儔浩髡剂藱C(jī)器的大半成本，所以需要特別說明。機器的輸出功率大約4W一個聲道，輸出變壓器功率為11W，留有充足的余量。
◇PCB電路板經多次優化設計，采用一點接地布線方式，信噪比高。PCB為雙面覆銅板，厚度為1.6MM，銅箔厚度1安士，充分考慮電流的大小，小功率機器上使用PCB與搭棚方式的效果相差極微。

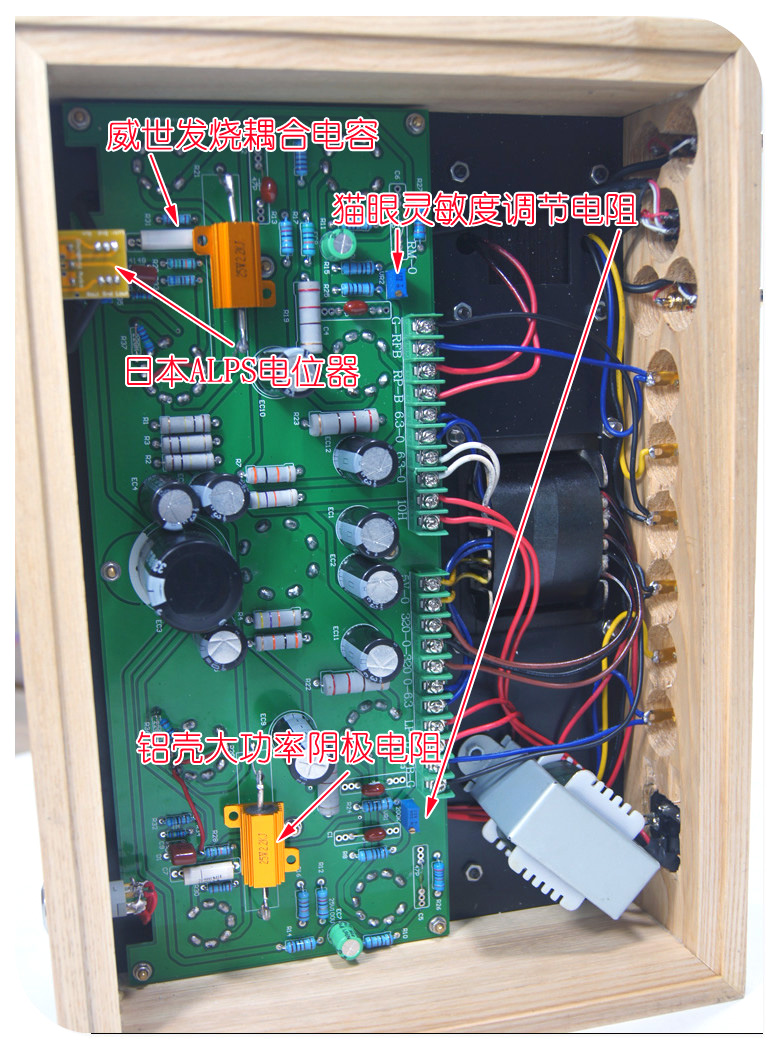

◇電阻采用精密金屬膜銅腳電阻和金屬氧化膜電阻，熱穩定性比碳膜的高，底噪小。電位器采用日本ALPS 16型電位器，經久耐用。

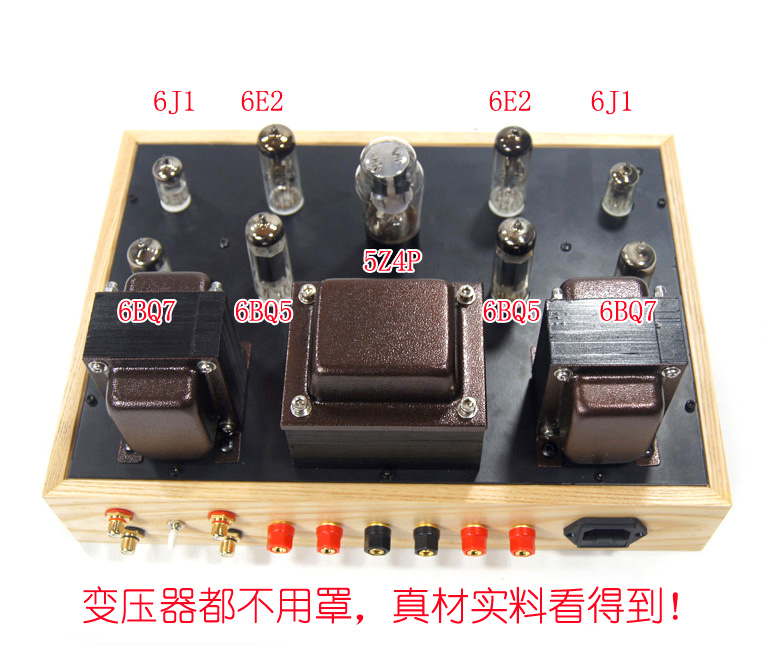

◇電子管本店采用全新j級產品：北京6J1兩支、北京6P14兩支、曙光5Z4P整流管一支、美國GE6BQ7兩支、曙光6E2貓眼指示管兩支。

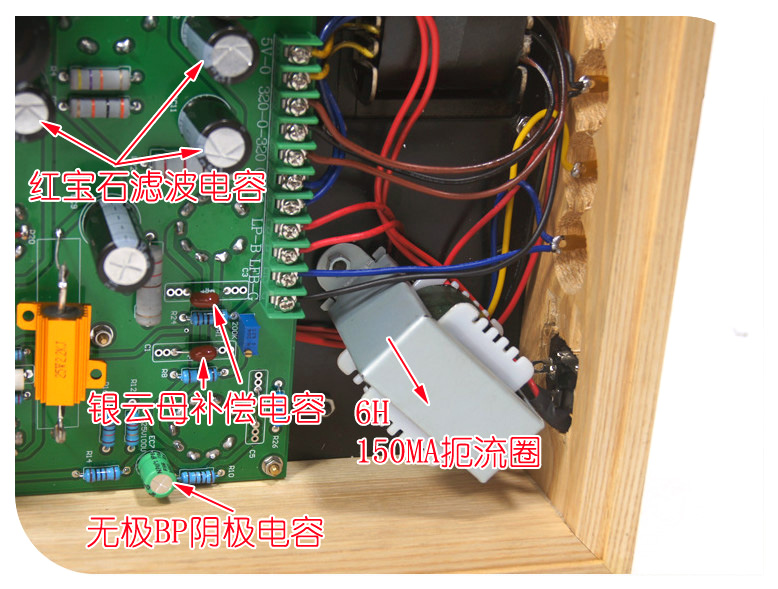

◇濾波電容采用臺灣凱美JAMICON和日本紅寶石，耦合電容采用德國威世（ERO后身），補償電容采用銀云母電容，對提升高頻極有好處。
◇濾波部分采用6H 150MA電感（編號I573019）與大功率金屬氧化膜電阻組成clrc濾波網絡，前級6BQ7電子管燈絲采用抬高燈絲電位方式，對交流聲有很強的抑制能力！
◇陰極電容采用臺灣CAPXON無極BP電容，效果比有極的更優勝，電阻采用鋁殼25W大功率電阻，散熱效果好，阻值變化小。
◇機箱采用白蠟?zāi)驹緳C(jī)箱，白蠟?zāi)緦儆谥械扔捕饶静?，比杉木松木這些硬很多，紋理豐富，不易變形開裂，穩定性好。木材厚度20MM，紋理天然而成，，保證適合有個性的買家。機箱頂板是1.5MM厚的烤漆鐵板，變壓器罩也經烤漆處理，紫金色噴皺的款式很有古典氣息。機箱底板是1MM厚的烤漆沖孔網板，散熱效果佳。

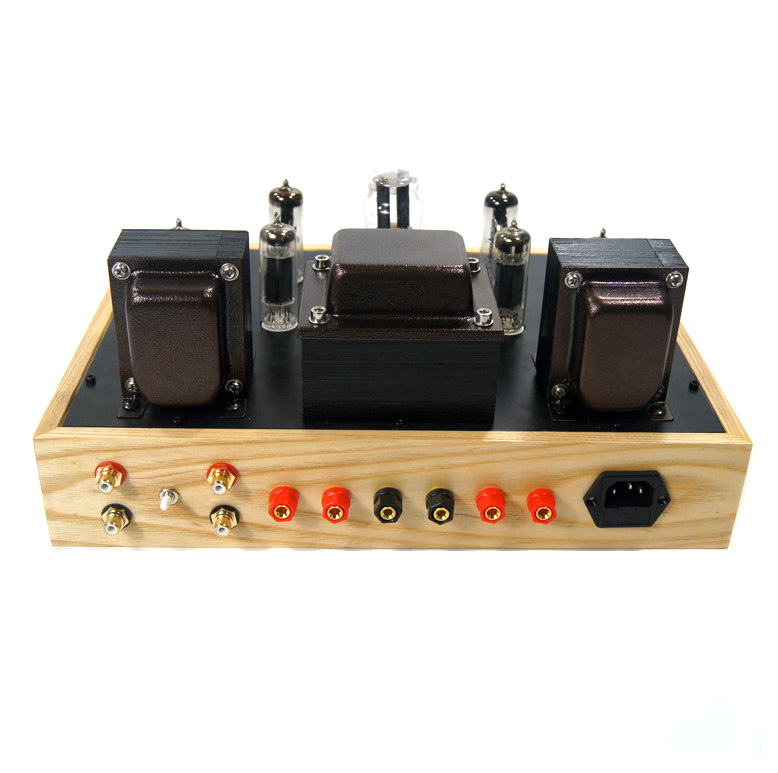

◇RCA及喇叭接線柱都是純銅鍍金的，電源插座也是銅腳的，帶2A保險管。管座均為銅鍍銀管座。
為了安全郵寄，本店采用加厚包裝，電子管也是單獨包裝的，到貨后您自行插上！

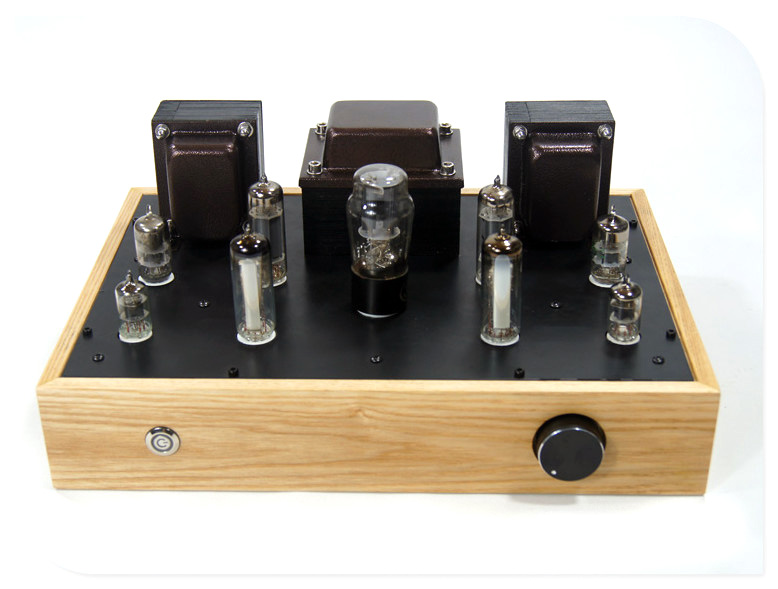

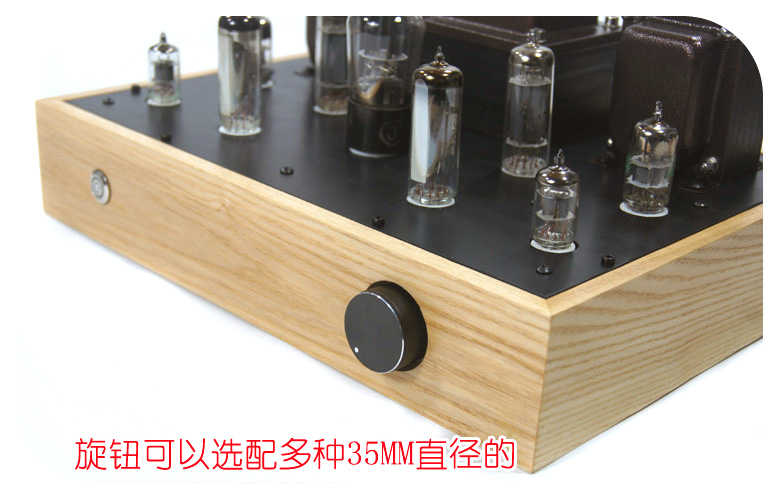

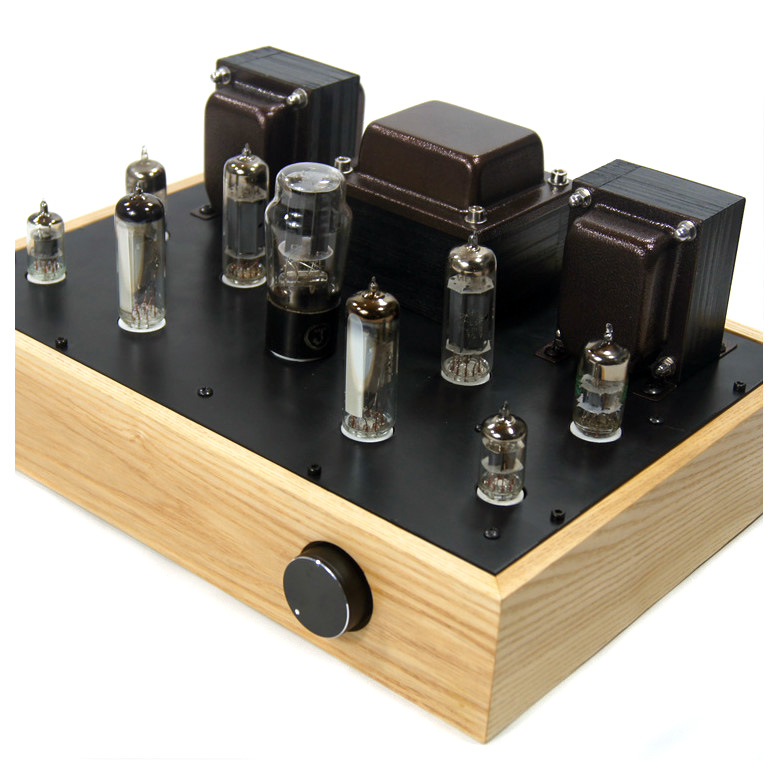

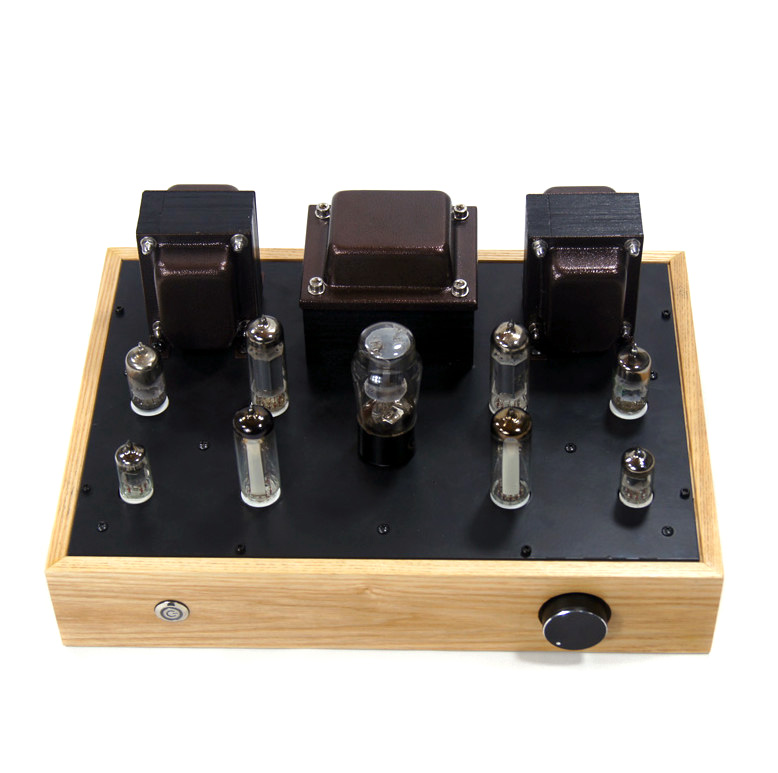

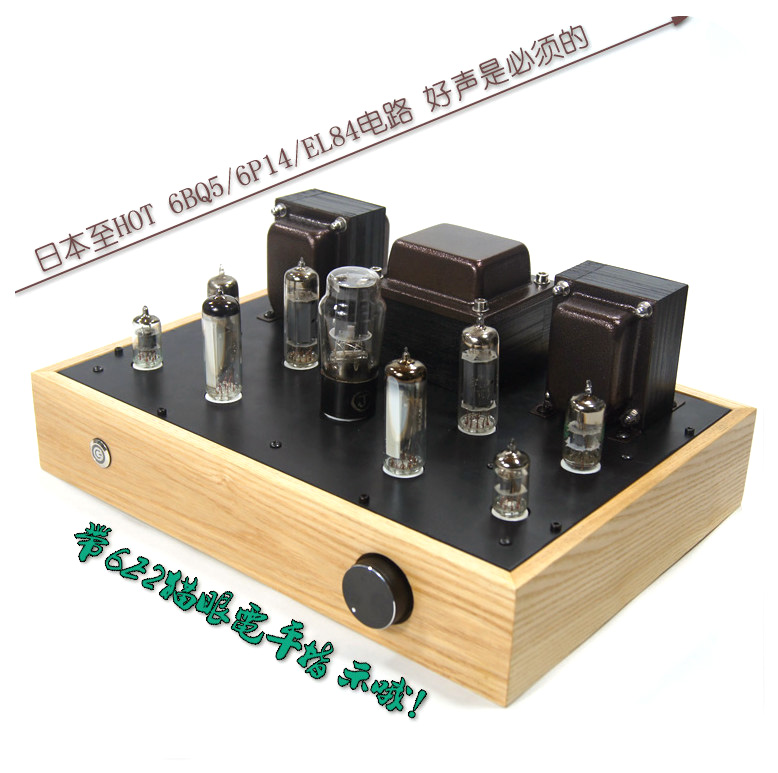

【下圖為裝好的成品機參考圖，套件發貨配套電路圖紙，所有接線和元件均須買家自行焊接，如沒有相關的成功經驗，請勿購買套件，可選購本店的成品機】
