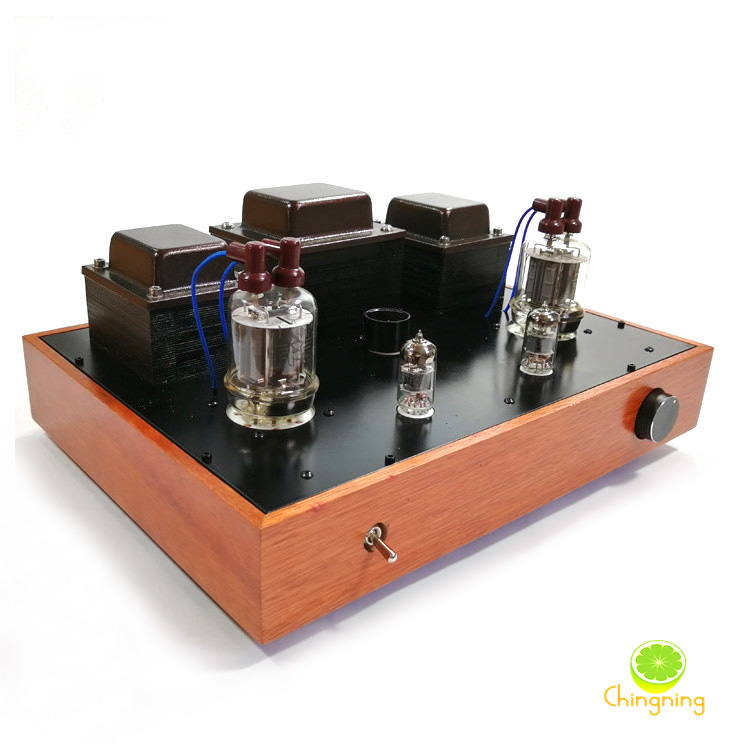

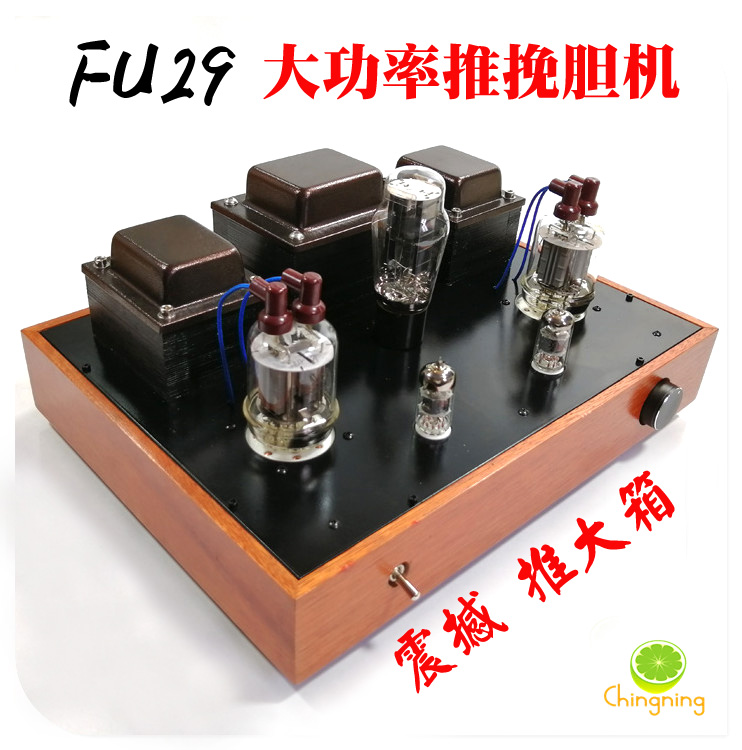

【電路說明】

FU29是兩支速射四極管封裝在同一個玻殼內的復合管，用在推挽輸出功放里，可以省卻配對選管的麻煩。FU29燈絲電壓6.3V，電流2.4A，屏極極限電壓750V（本機用650V）,簾柵壓200V,滿信電流可以達到110MA,輸出功率有效值可以達到44W。佳負載阻抗是13750歐姆。本機用12K歐姆。為了盡量精簡電路，少個香爐少個鬼，前置放大和倒相用一支復合管6F2完成，這樣一邊聲道只需要用兩個管就完成功放任務。6F2西歐管都很便宜，是一支性價比很高的管子。

【 聲音描述】

6U8A（6F2）+fu29發燒電子管放大器，F(xiàn)U-29的低頻控制自如，彈性十足而毫不肥膩，高頻通透飄逸，靈性；中頻甜美醇厚，如陳年的老酒一般芳香四溢；全頻段非常的平衡。人聲定位準確，仿如歌手就站在你面前。特別突出的是強而有力的低頻，不是一般膽機能出這樣的效果。

【用料說明】

◆ 采用全部交流燈絲點燈，緊貼靈敏度為90DB的喇叭，聽不到一點點交流聲噪聲，感覺和沒有開機一樣的靜。

◆采用6U8推動的fu29甲類放大電路，輸出35w+35w 功率。適合阻抗在 (4- 8 )歐姆靈敏度88db以上的音箱，8-10寸90DB以上的音箱完全沒有問題。

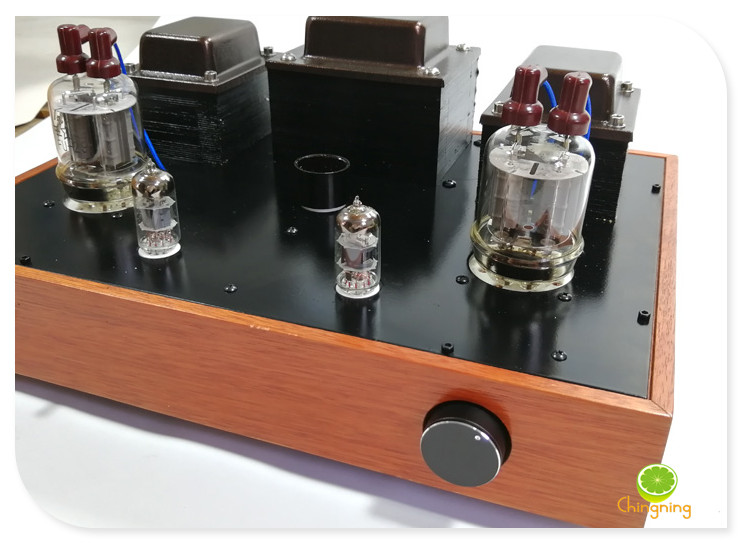

◆ 音量電位器采用日本ALPS 16型電位器，保證定位清晰和左右平衡

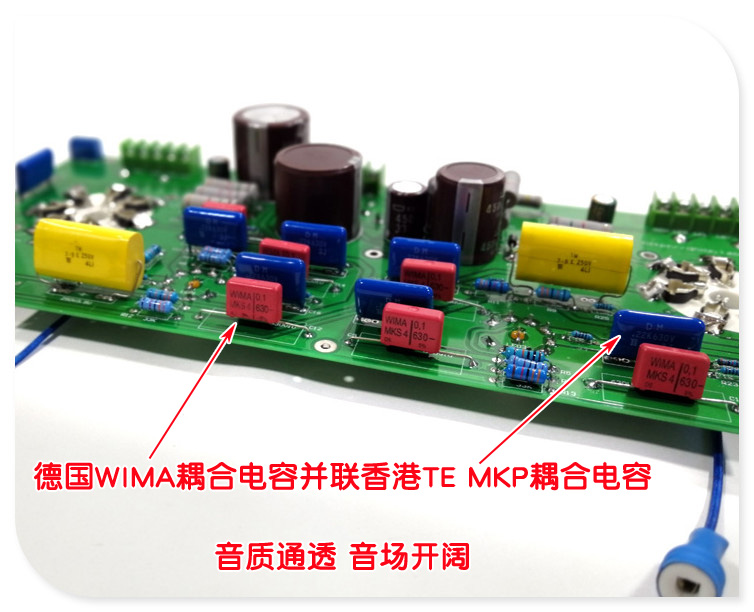

◆采用精度高達1%的金屬膜電阻和進口電解電容.耦合采用香港TE MKP薄膜電容搭配日本尼吉康油浸電容。通透且具油浸電容的韌性。

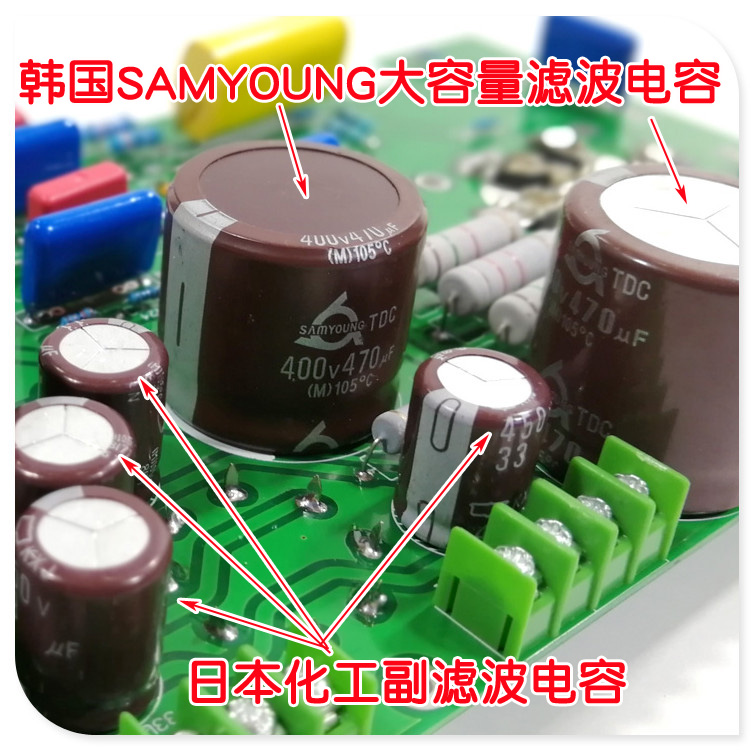

◆ CRLC多級濾波，信噪比高。濾波電容采用日本化工或日本尼吉康電解，配合大功率金屬氧化膜電阻及5H 0.35A Z11硅鋼片電感（編號I663505）組成crlc濾波網絡，對交流聲有很強的抑制能力！

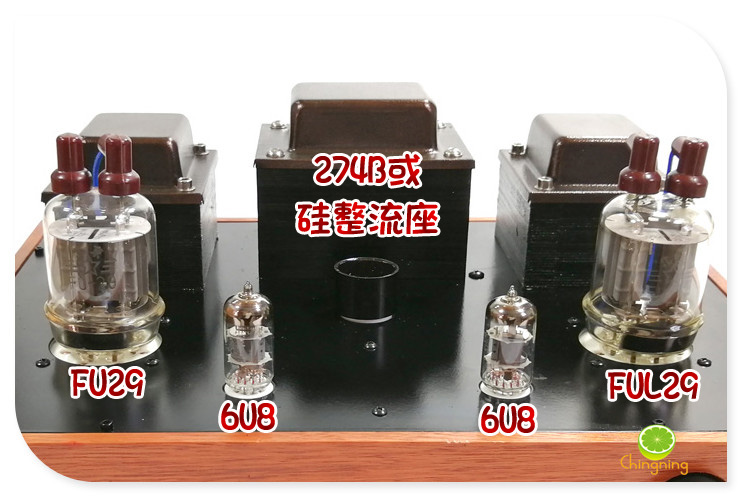

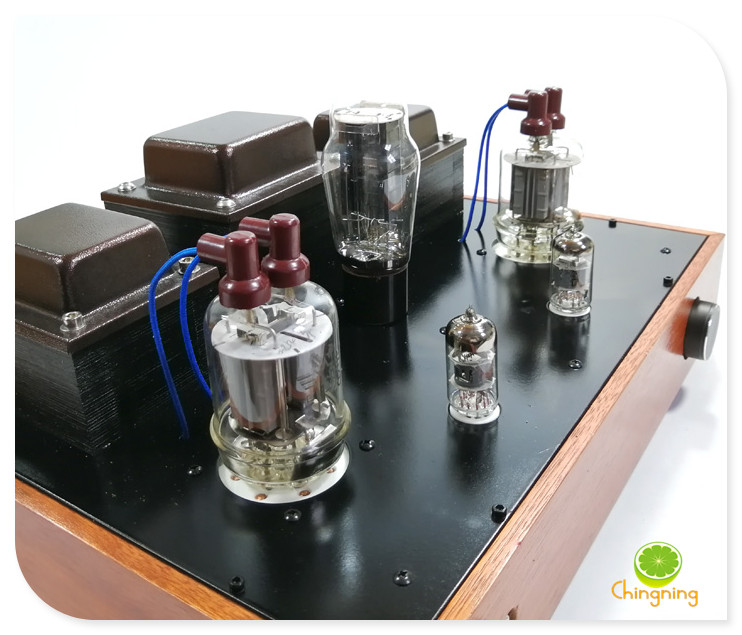

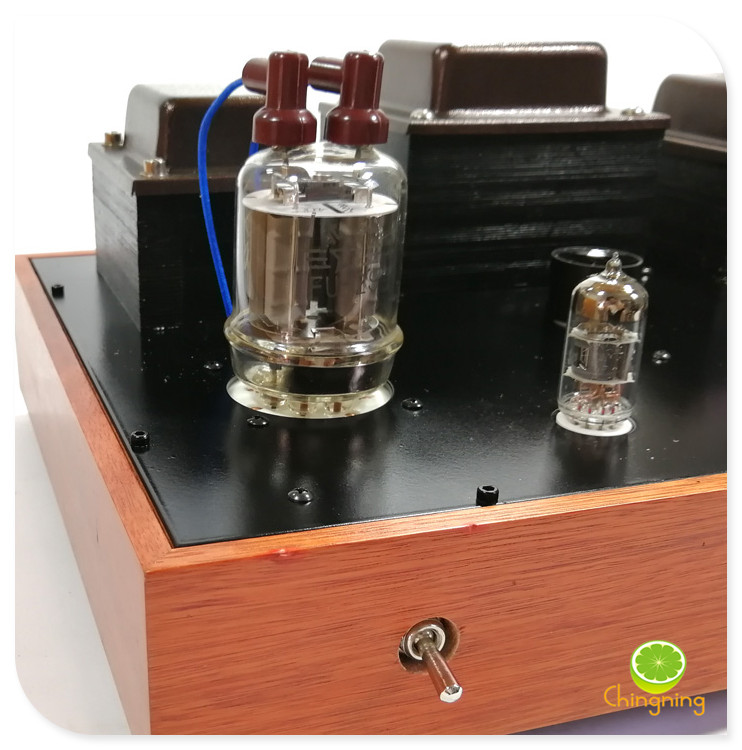

◆電子管本店采用全新j級產品：GE6U8和北京FU-29各2支，硅整流座1個。買家也可以用274B等整流管替換原來的硅整流座，但是274B或者5Z3P等230MA輸出電流的整流膽在開大音量時會有失真情況，建議優先使用硅整流座整流。如推小功率音箱，可以使用膽整流。

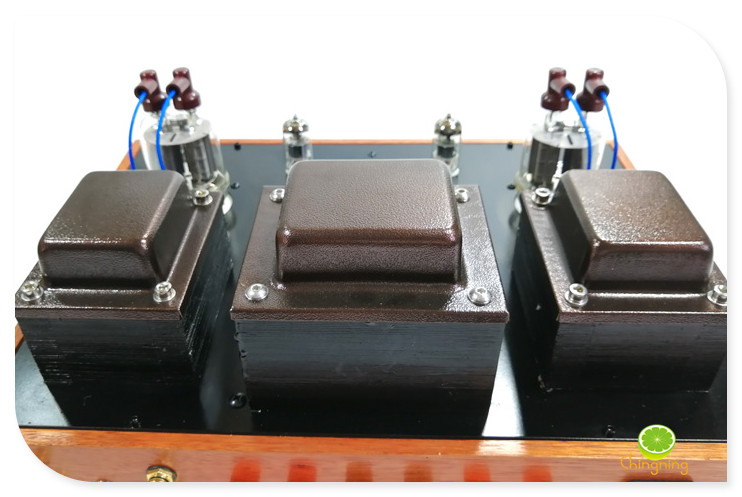

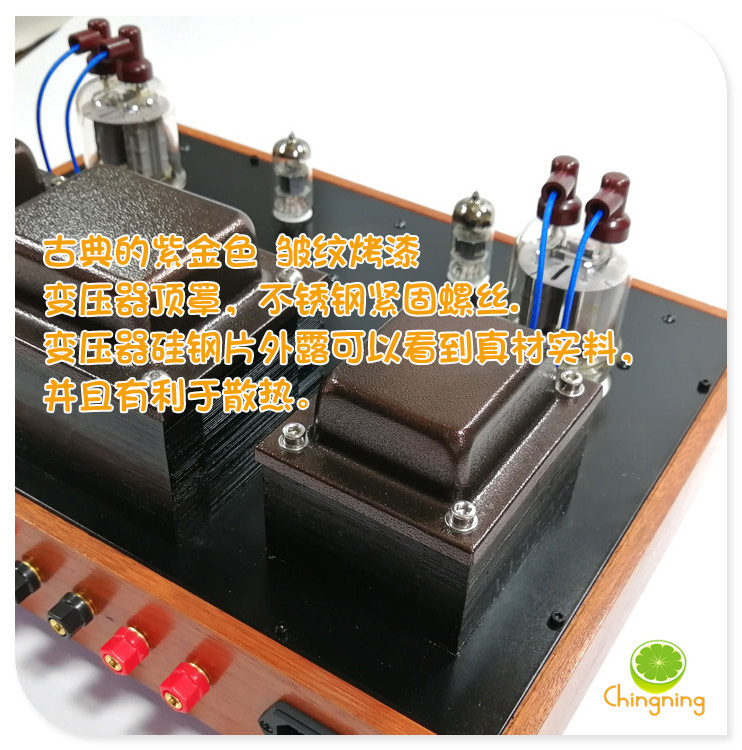

◆FU-29（12K）100W輸出牛（編號OP965007）和400W電源牛（編號4.06.08.058）是本店親自制作，質量穩定可靠！電源變壓器足400W功率，鐵芯尺寸114×65，國產H18 0.35MM厚退火硅鋼片，不熱不振，帶頂罩。輸出變壓器采用4夾3的繞線方法繞制，鐵芯規格是95*50,采用日本0.35MM厚的Z11硅鋼片制作。采用Z11片的導磁率會更高，出來的低頻會更低些。效果比國產的H14,H18硅鋼片好得多。因為變壓器占了機器的大半成本，所以需要特別說明。

◆本機采用PCB電路板焊接，電路板加厚銅箔設計，一點接地布局，底噪基本聽不到 。

◆本機額定輸出功率：35w*2（電子管由于具有過載能力強的優點，所以實際不失真輸出功率和150w+150w的晶體管功放相當?。?本機具有4歐和8歐兩種阻抗輸出方式。本機適宜選用高靈敏度（90DB以上）的音箱，建議10寸 200W功率內的箱比較適合。由于各級電子管均工作在甲類放大狀態，所以失真小，音色甜美，柔和，耐聽度極高！

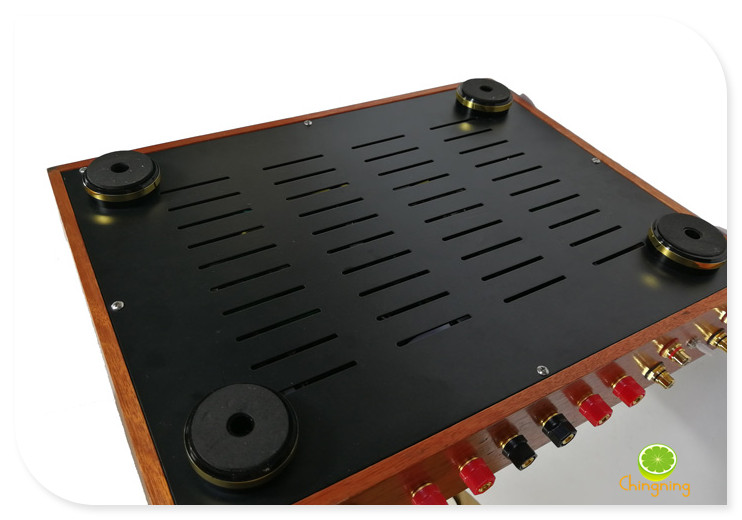

【外觀尺寸】

1、機箱材質：紅胡桃原木機箱(不是貼木皮的，的原木，價格成本遠超鋁、鐵、不銹鋼機箱）。

2、產品重量：13kg左右

3、產品尺寸：寬:400mm 高:255mm 深:300mm （含電子管高度）

【參數性能】

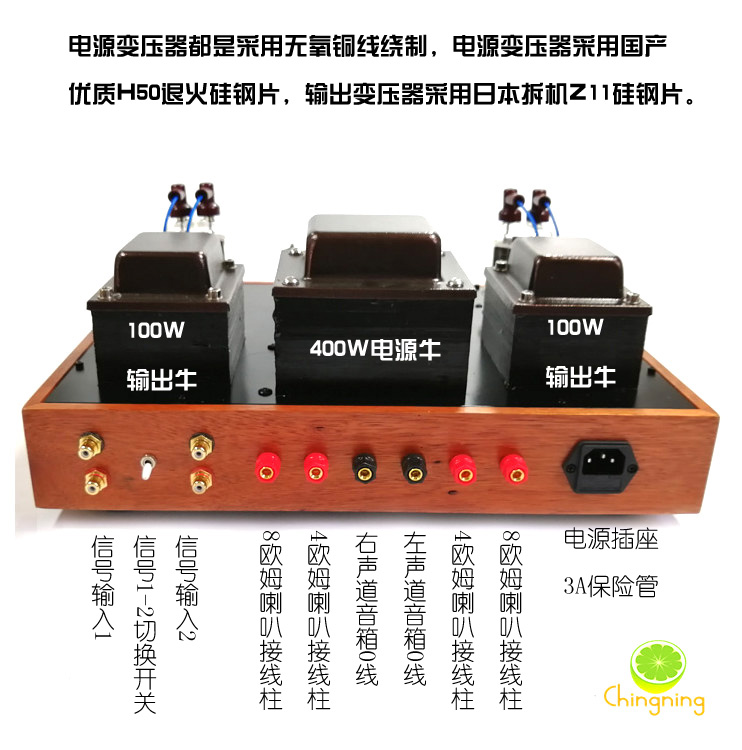

輸入：2路RCA輸入，通過后面的開關切換選擇。

輸出：0-4R-8R音箱接口 2組

頻響:20-33KHz ±1db

輸出信噪:>98dB "A"- wtd

輸出總諧波失真:<1%  20W時

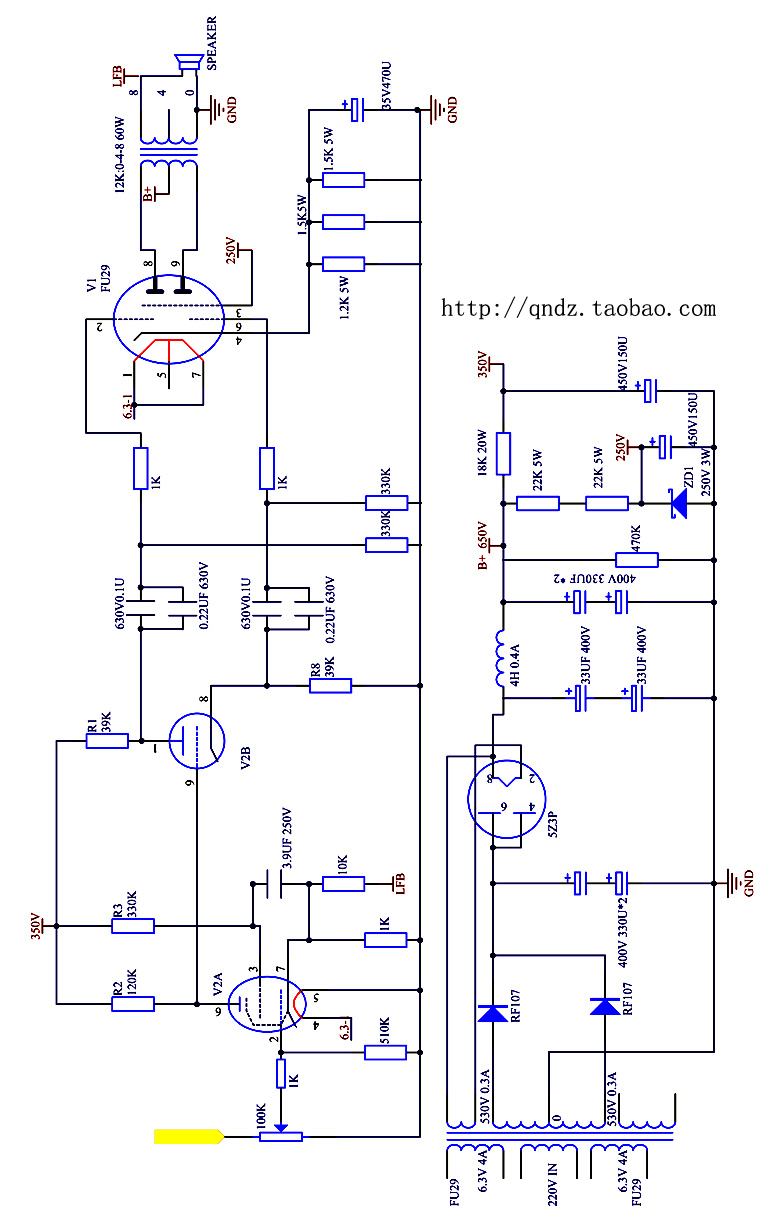

【參考圖紙（元件參數按實物為準，圖紙僅作電路架構參考）】

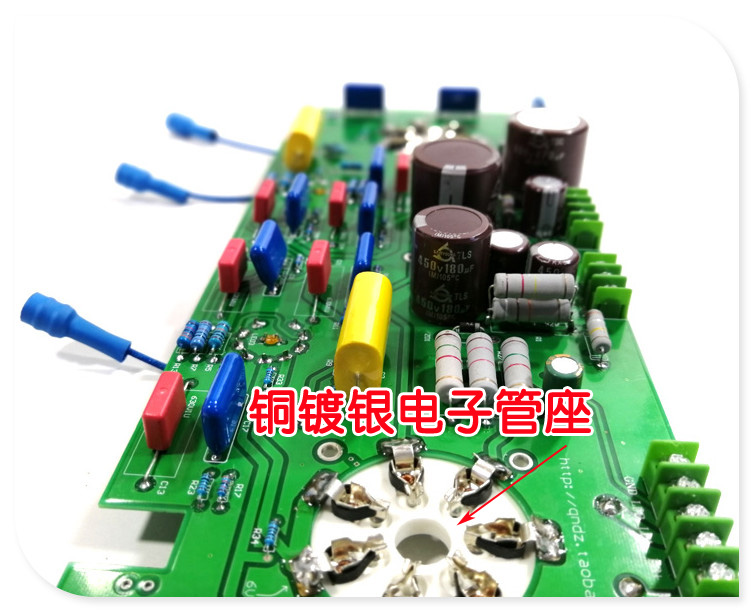

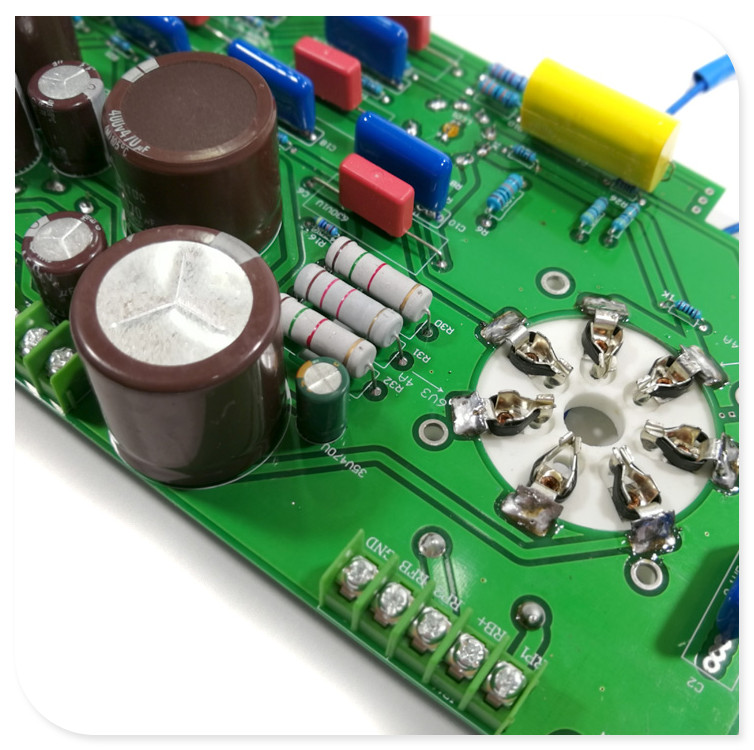

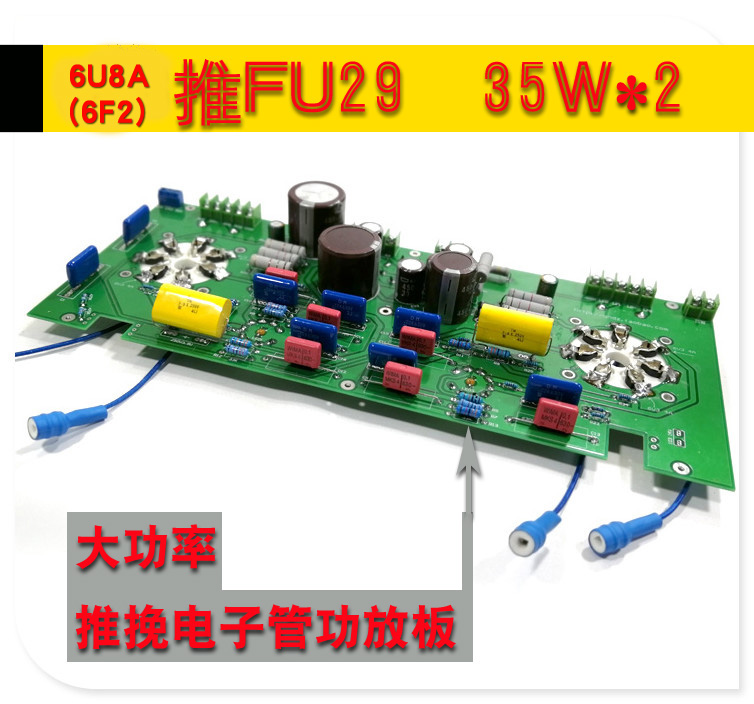

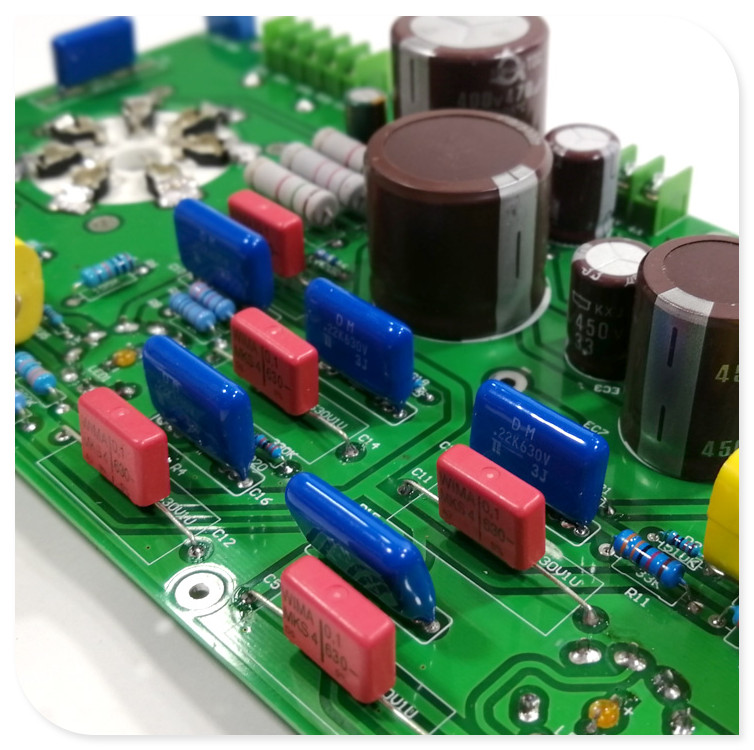

【內部電路板圖片】
