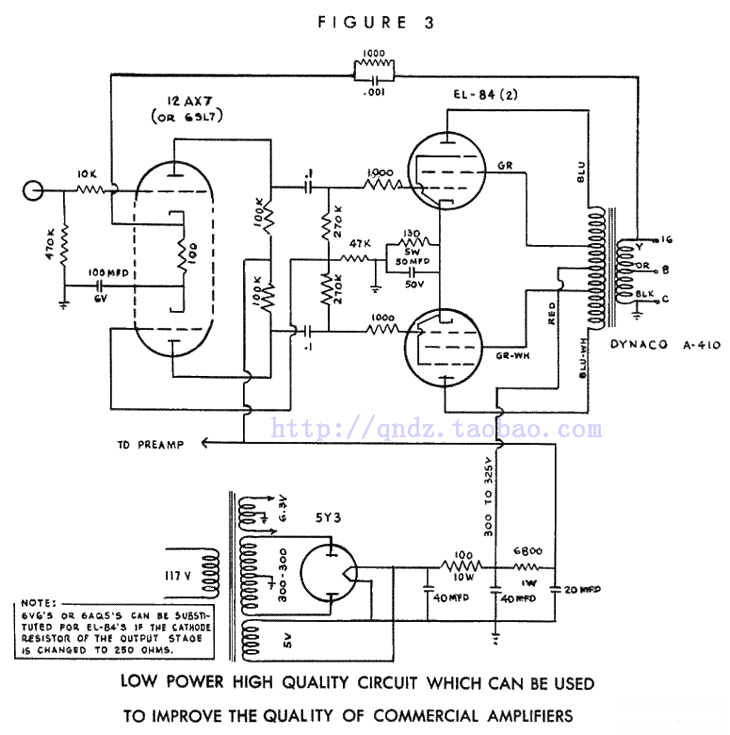

型號：參考電路圖（只是參考，一切參數按板上標注為準，本店沒有完整原理圖提供，請勿咨詢。本機取消圖中的輸出變壓器超線性抽頭，采用標準接法，另外電源部分采用場效應二極管整流，不是下圖中的膽整流）

DYNACO 6P14推挽電路設計得非常巧妙，由12AX7一只管身兼兩職，既是電壓放大又兼自動平衡式倒相，而1K電阻更是點睛之筆，這只電阻既是12AX7的陰極偏置電阻，又與輸出變壓器的次級構成了倒相級的尾巴，同時還是環路負反饋電阻！一身兼三職，既省了零件，又減少了零件附加噪聲與失真。而功率級采用超線性（UL）結構，兼顧了效率與失真的平衡，經稍作修改后輸出功率可達10W THD=0.4%，阻尼大于4.0，以這么簡潔的線路有這樣的指標確實超群！電源部分本店作出些改進，改為三級CRC濾波，整機S/N就可以高達-107db  A計權（殘留噪聲電壓160uV）如此低的底噪基本是耳朵緊帖喇叭才可以停到一點點的噪音。

【性能參數】
工作方式：立體聲推挽甲類
輸出功率 ：>2*10W(RMS)
頻響（－2DB）：20HZ－36KHZ
靈敏度：≤0.75V
失真度：≤1% 1W時
信噪比：≥99DB
分離度：62DB
靜態功耗：約80W

主要采用進口元件裝配：
1、RF107*4 快速恢復二極管整流，盡量接近膽整流效果。
2、330U/400V 韓國SAMYOUNG電解濾波*1
3、220UF 400V ELNA電解濾波*1
4、150UF 400V PHILIPS電解濾波*1
5、TE 0.22UF/630V MKP電容級間耦合*4
6、金屬膜精密銅腳電阻
7、鍍銀陶瓷管座，帶多種顏色LED照射電子管底部（需要什么顏色留言注明）
8、銅腳接線柱

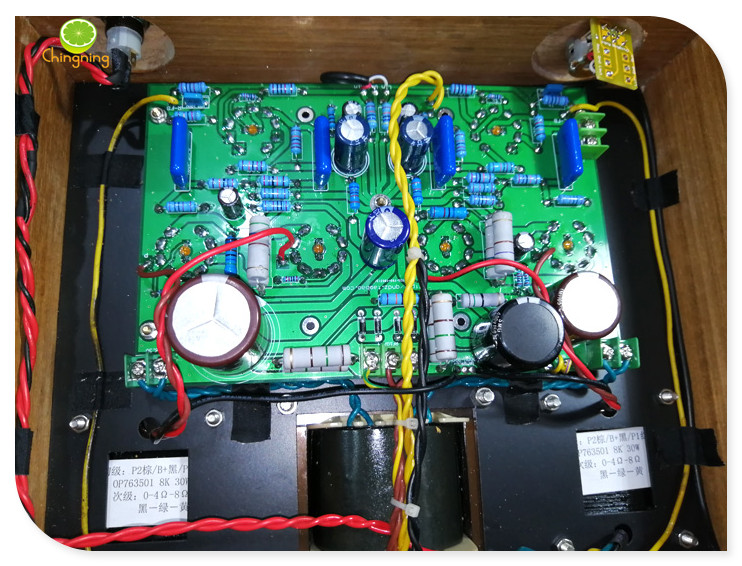

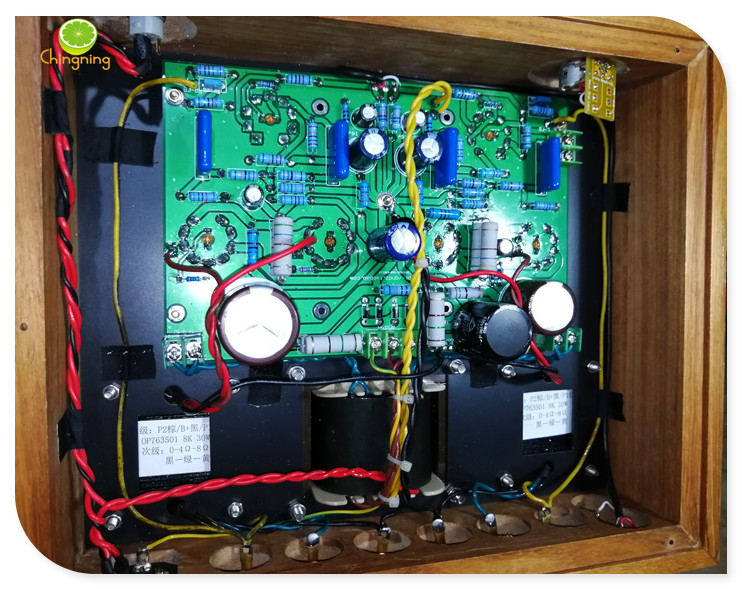

9、PCB尺寸192MM*126MM，板厚1.6mm，雙面噴錫板，銅厚1安士。本機電路板設計嚴格遵循地線一點接地原則，精心布局，即使交流燈絲線也走在板上，底噪也極微。無扼流圈情況下，開大音量離開90DB靈敏度的音箱10CM聽不到噪音。（喜歡比較價格逐個元件算錢砍價的客戶就請勿打擾了，技術也是價值）

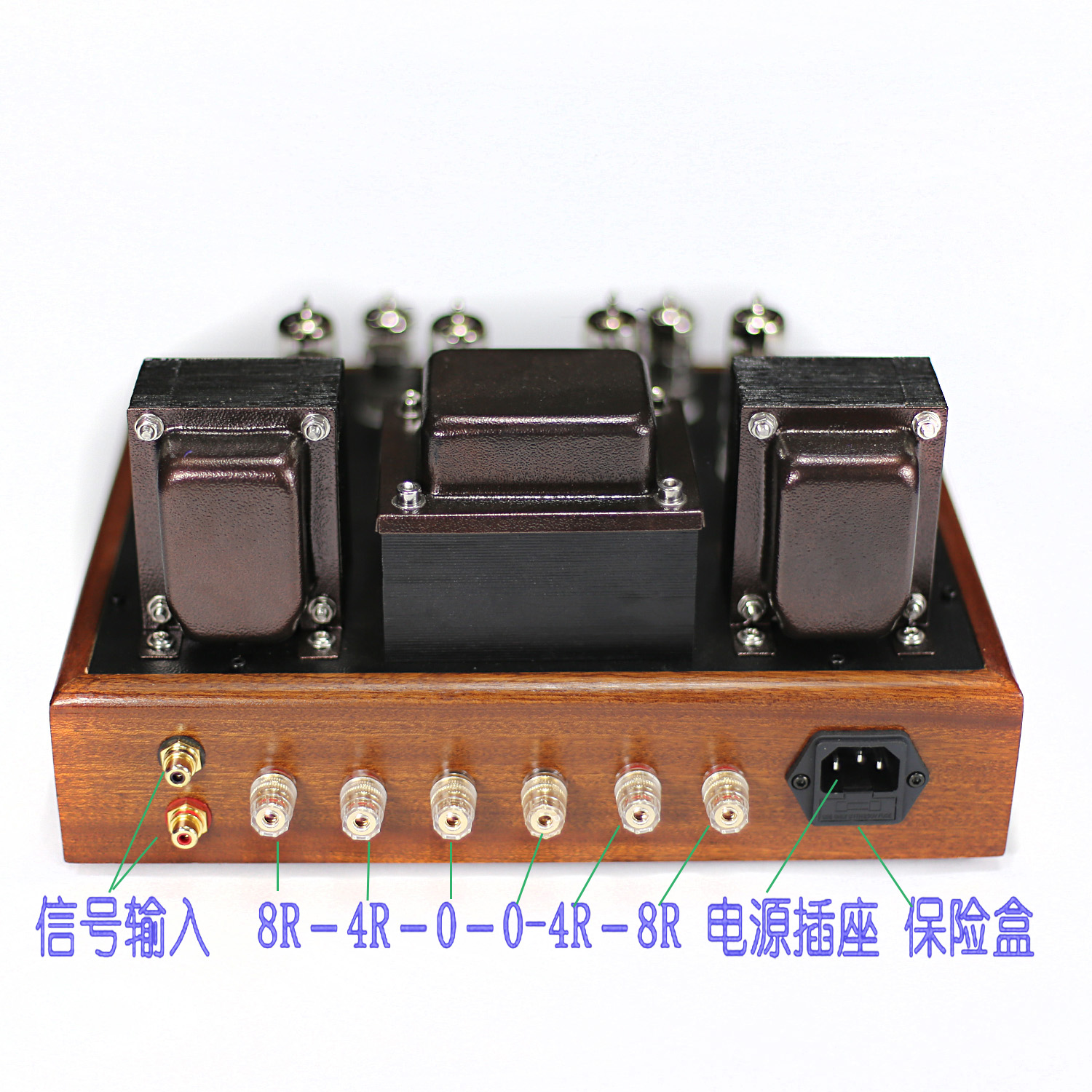

10、純銅鍍金RCA蓮花座和喇叭接線柱

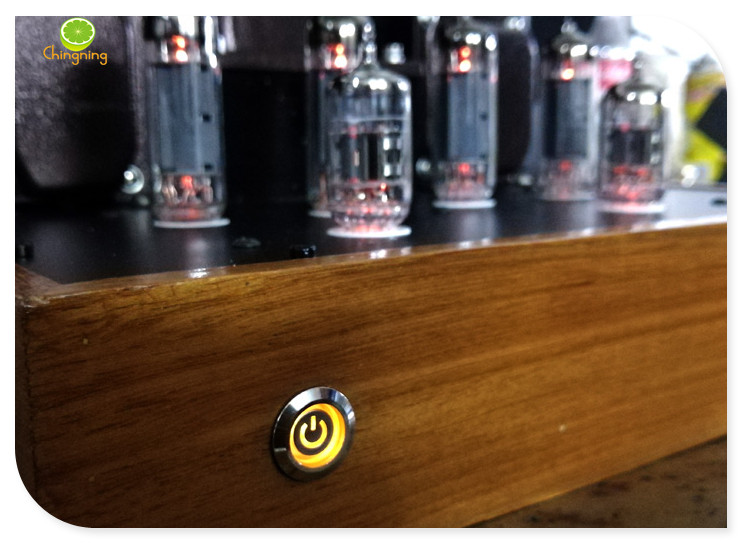

11、天使眼不銹鋼帶燈電源開關
12、電子管采用北京4個6P14功率管（可用EL84直接替換），2個12AX7推動管（可用ECC83直接替換）。

13、輸出變壓器（編號：OP763501）鐵芯規格76×35,日本Z11片，紫金色烤漆邊罩。頻響范圍20HZ－30KHZ，功率30W。電源變壓器（編號：965007）鐵芯規格96×50,國產H50退火硅鋼片，紫金色烤漆頂罩，功率160W。

整機尺寸：寬30CM，深28CM（含旋鈕及接線柱），高15CM（含電子管及機腳）
箱體：厚度為20MM的柚木原木機箱，頂板為1.6MM厚的鐵板烤漆處理。
整機凈重：7.9KG


本機用料精良，以下圖片中所使用電容僅供參考，如因進貨批次問題有所變動，恕不另行通知， 但我們會以同檔次元件代替。

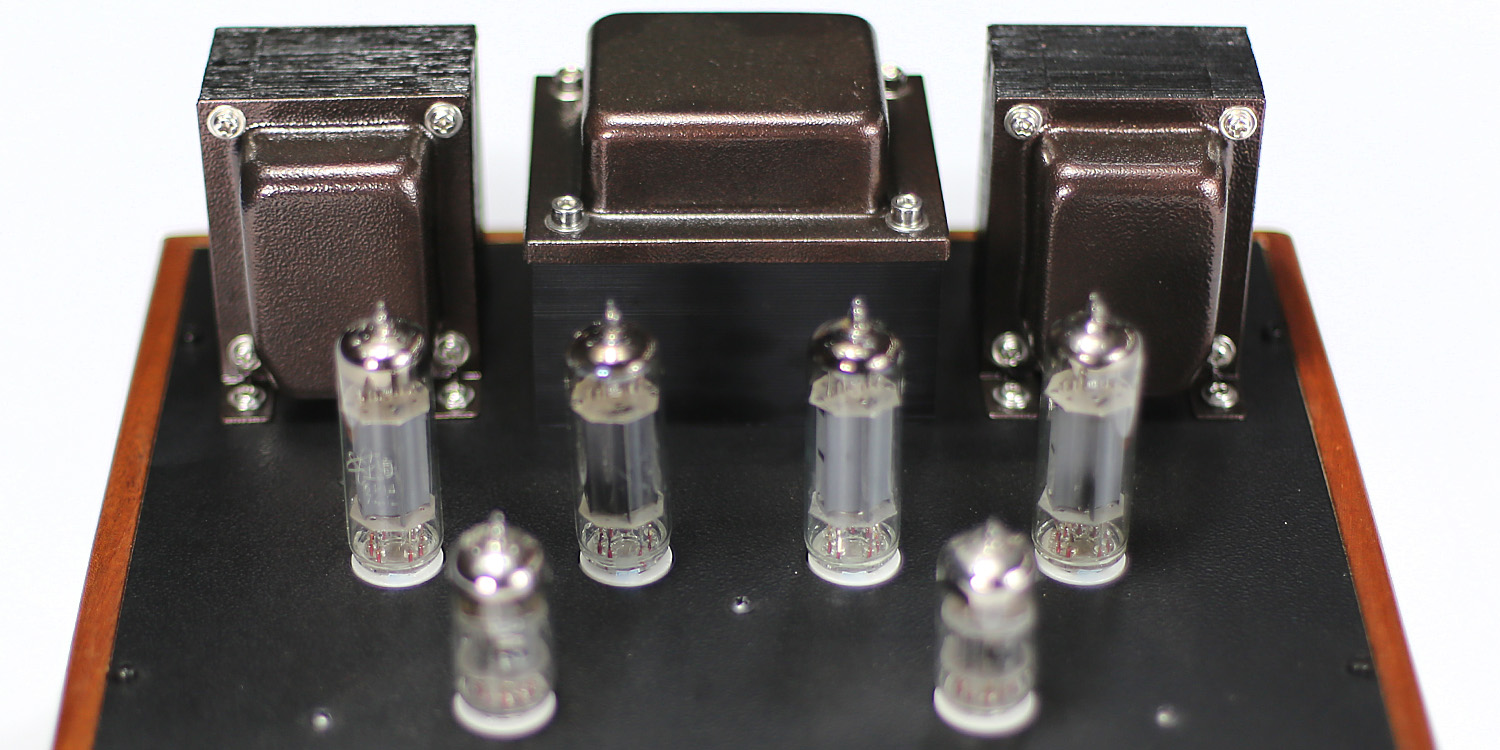

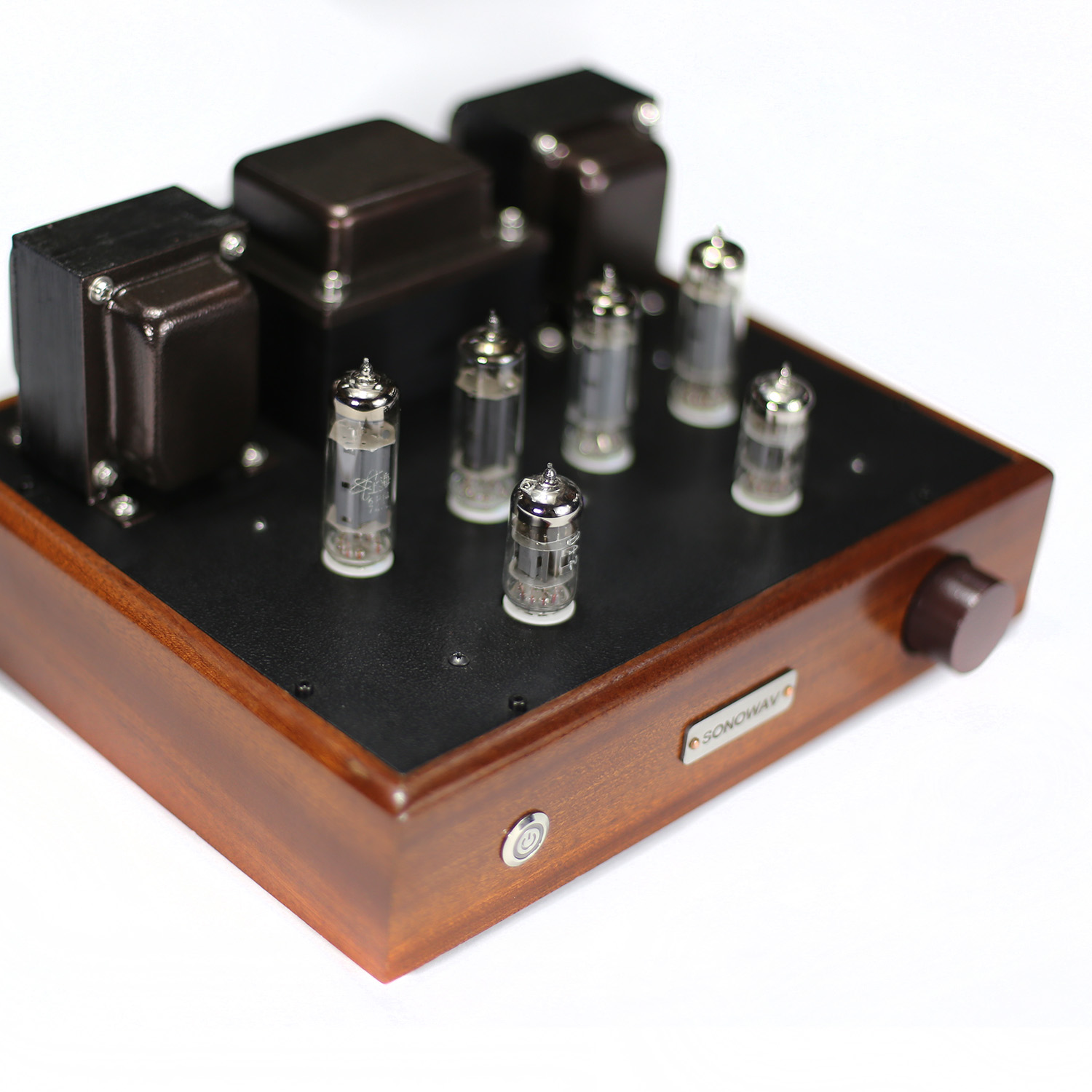

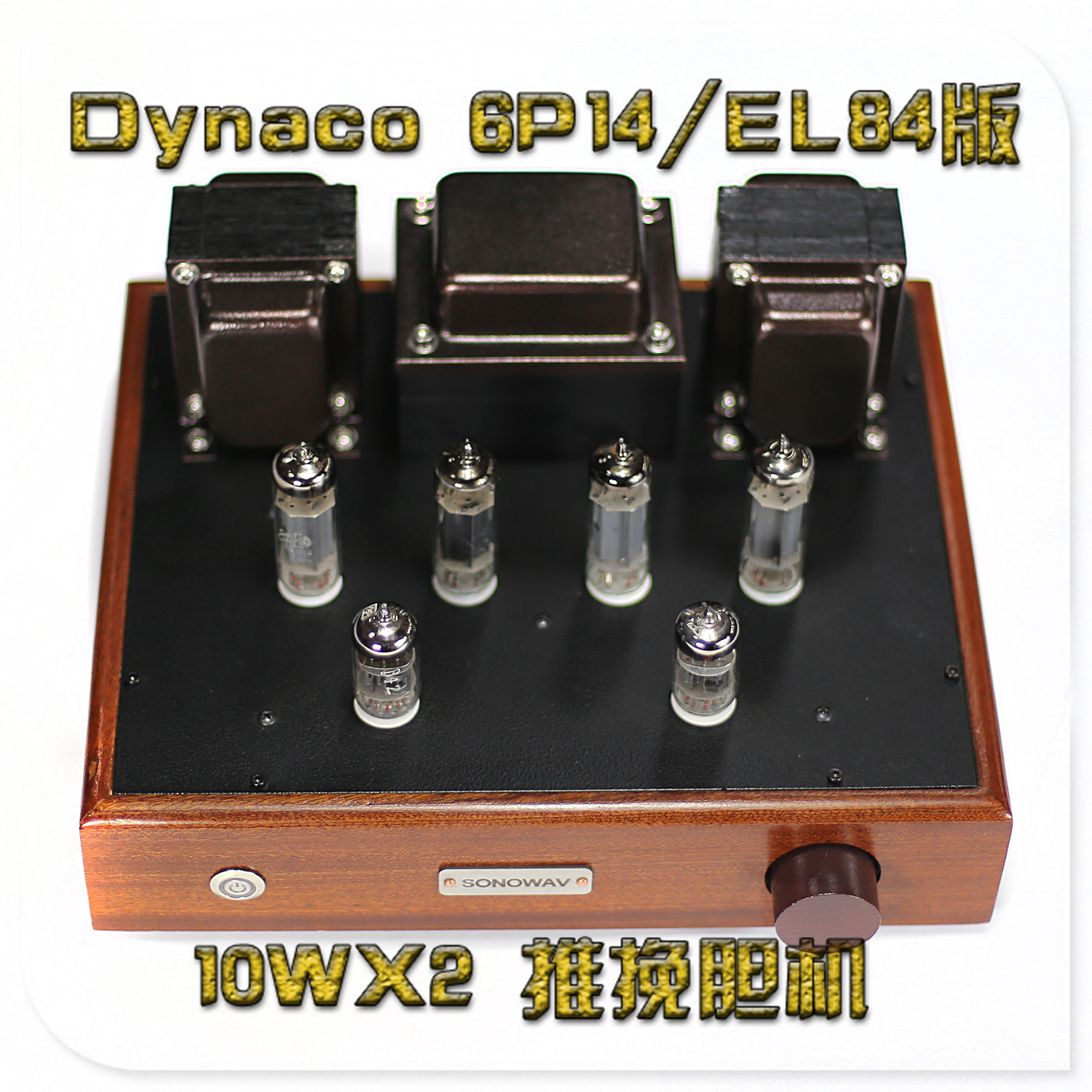

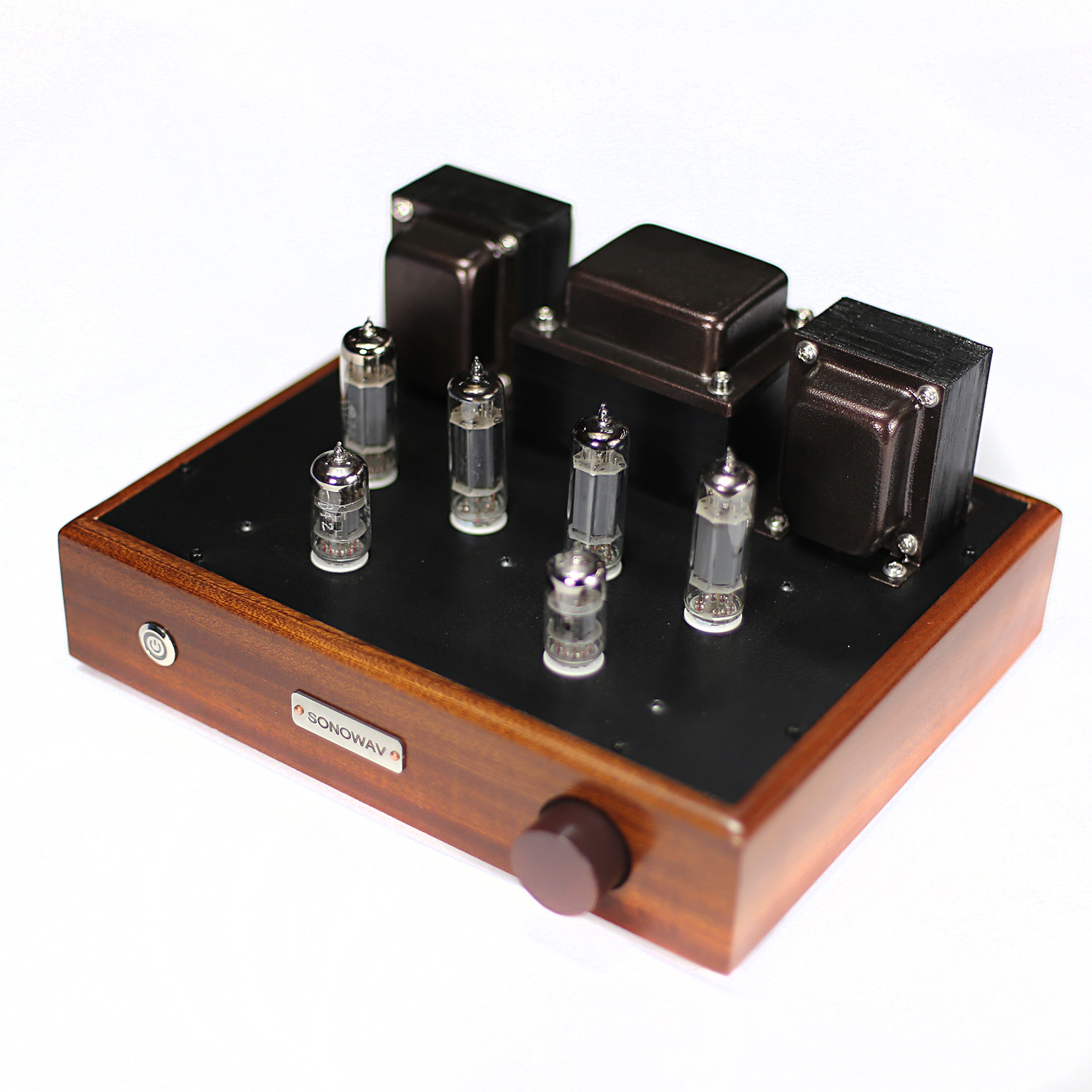

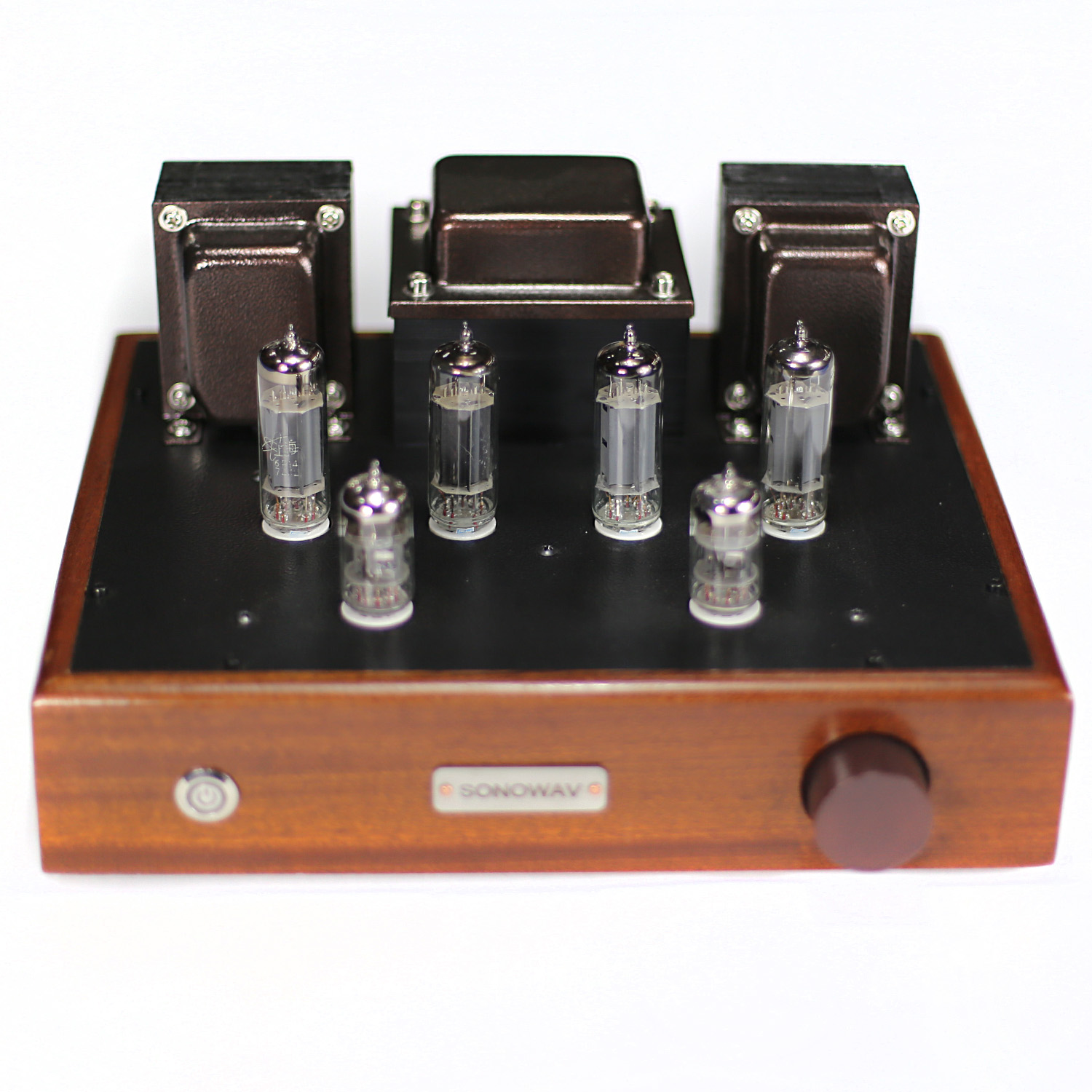

【下圖為裝好的成品機參考圖，套件發貨配套電路圖紙，所有接線和元件均須買家自行焊接，如沒有相關的成功經驗，請勿購買套件，可選購本店的成品機】

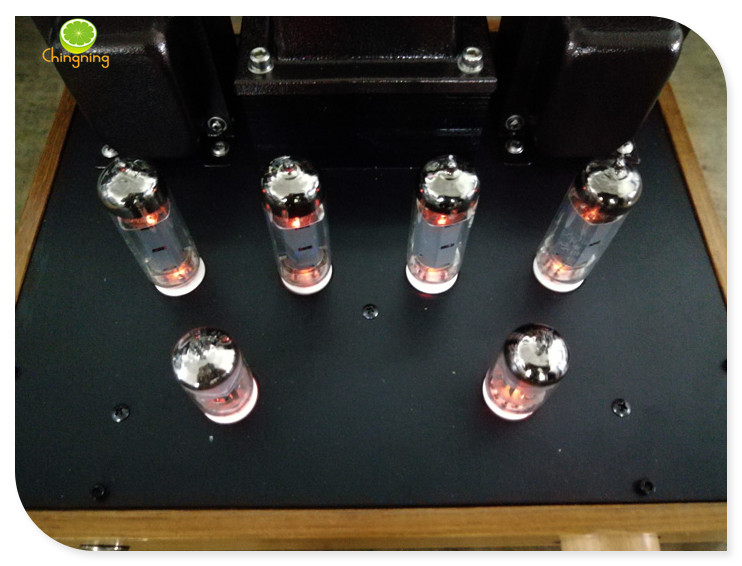

電子管底部裝有發橙色光的LED，晚上開機效果迷人，感覺很溫暖！
