全新改版，采用70V高壓供電子管，超越所有35V供電的版本。并且將TDA7293的電平放大由19倍改為25倍，用手機或者M(jìn)P3作音源也會更好推些！

本功放有100V/110V/220V輸入電壓三個版本，100V/110V版本的售價高15元，如有需要拍下后留言小二更改價格，默認發貨發220V版。
產品簡介:

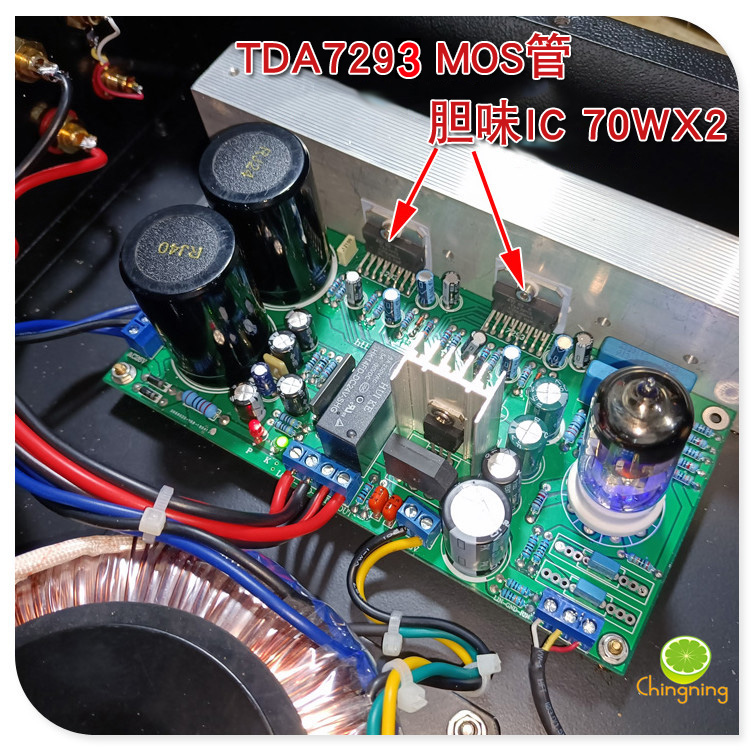

TDA7293TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高電壓DMOS高保真功放IC，額定輸出功率為100W。大工作電壓為120V。
IC為單排雙列（Multiwatt15）15腳封裝。工作電壓范圍：±12V—±60V；輸出電流峰值10A；輸出功率：±40V、8Ω時100W；±45V、8Ω時140W；±29V、4Ω時100W；總諧波失真（Po=5W,f=1KHz） 0.005%;轉換速率15V/μs(TDA7294為10 V/μs，轉換速率越高，音質層次越豐富)；輸入阻抗100KΩ；頻響20Hz—20Kz;工作在甲乙類狀態。
TDA7293內部結構分為三級：差分輸入級由雙極型晶體管組成，推動級和功率輸出級采用場效應管，這種結構可以綜合雙極型晶體管低噪音和功率場效應管在線性、溫度系數、音色上的優勢。音色優美，兼顧了雙極信號處理電路和MOS功率管的優點，具有低失真、低噪音、高耐壓以及開關機靜音、過熱保護、短路保護等優點。

TDA7293表現出色，當IC和電子管6n11合并后不但低頻有力度，電子管子優化了人聲效果，令音質柔和順耳，減少數碼味。6N11在電路里面只起緩沖作用，不具備電壓放大作用。
電子管緩沖器采用北京6N11低內阻雙三極管，采用功放板上的正負35V電壓構成70V電壓供陽極，此類型的功放板淘寶上除本店以外的皆采用35V供電但是效果跟70V有比較大的差別，動態明顯被壓縮，音場窄。

【材料說明】

1、本功放帶喇叭保護電路UPC1237
2、選用10000uf/50V NOVER發燒濾波電容
3、前級耦合使用TE MKP薄膜電容，后級耦合采用PHILIPS MKT薄膜電容，均為發燒級元件。
4、小容量電解選用日韓產發燒級音頻專用電容。
5 、整板電阻為全銅腳優質金屬膜精密電阻，輸出電阻為5W無感電阻。
6 、TDA7293 采用原裝進口激光暗字，皆保證是原裝貨。
7 、整流橋?yàn)?510 ，可過15A大電流。
8 、接線端子為大號端子，比小號的更牢固不易氧化。PCB采用1.6mm厚雙面板材，2.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能。。

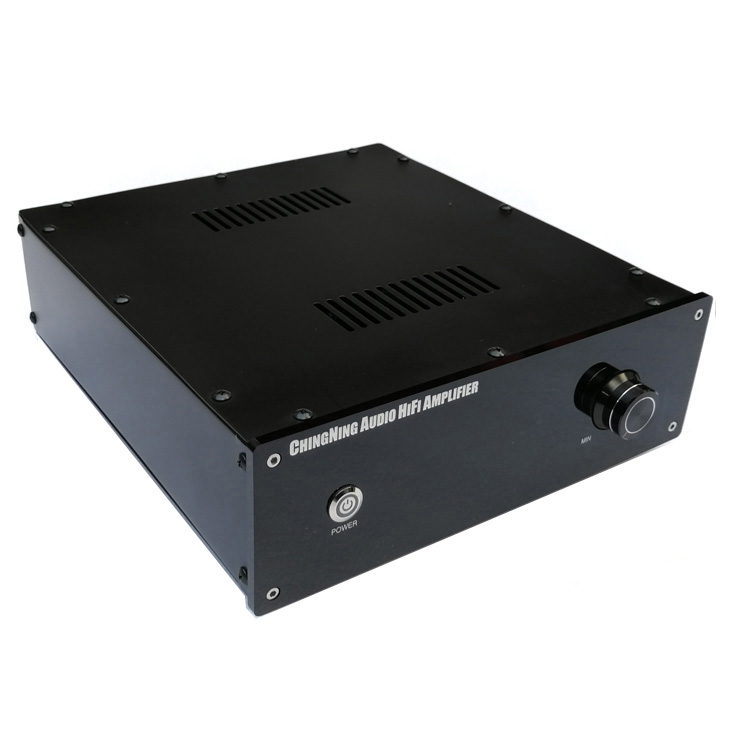

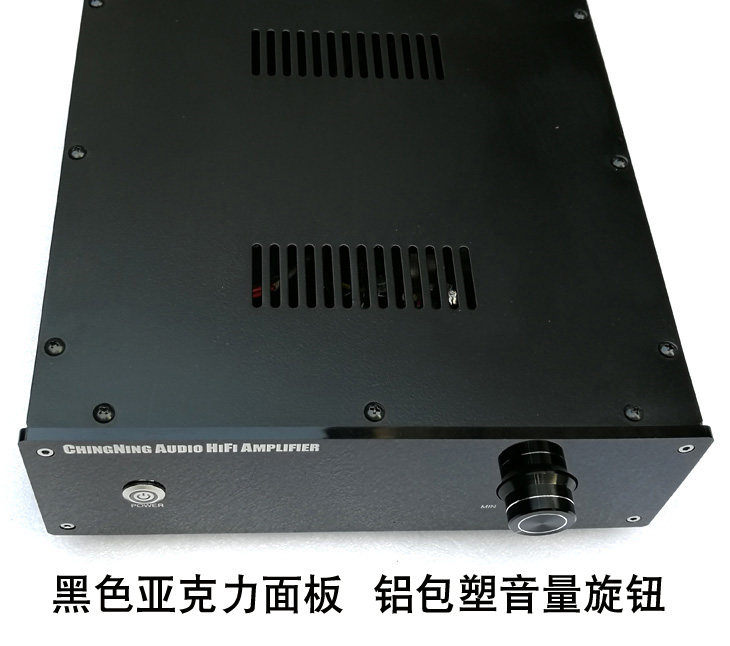

9、機箱規格：寬310深300(不含機后接線柱)高95MM，大小比例方正，方便桌面放置，給您電腦當一個高保真的外設。
10、大型散熱器，確保IC在高電壓大功率輸出情況下穩定工作。

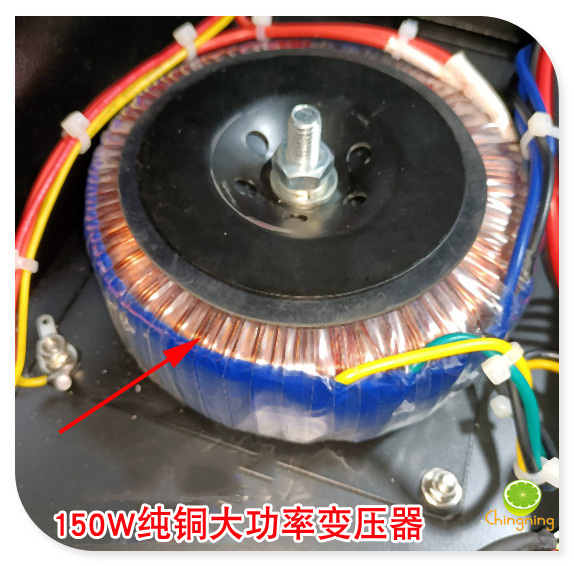

11、 1.8KG的純銅線電源牛，26V-0-26V輸出，另外加一組8V電壓整流穩壓后供6N11燈絲。

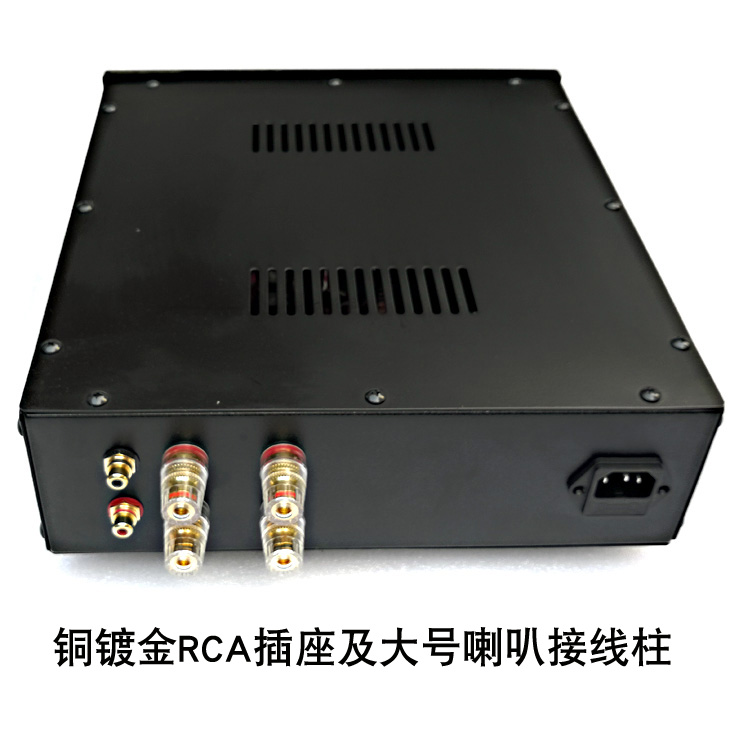

12、純銅鍍金RCA蓮花插座和大號鍍金水晶接線柱

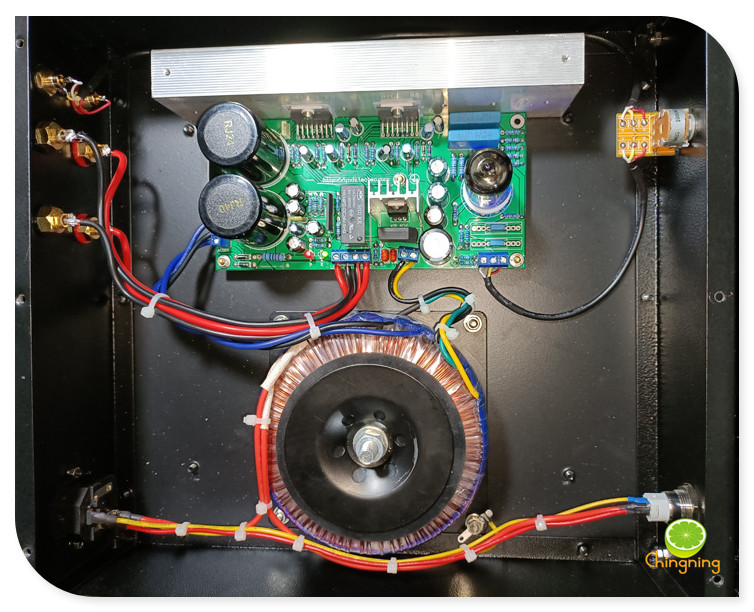

整個電路板走線布局相當嚴謹合理，整體PCB走線采用一點接地方式。本功放板工作穩定可靠，輸出功率大；聲音優美圓潤，音場開闊。立體感強，低頻沉穩扎實有力，信噪比相當出色，動態范圍廣；細節清晰、瞬態響應出色，播放各種音樂均應付自如，在家庭的放音環境下有很不錯的表現。適合接6.5寸以下音箱或者靈敏度比較高的8寸以上音箱。供6N11電子管的燈絲，因?yàn)椴捎弥绷鞴艚z，所以整機的底噪十分寧?kù)o。本品所有零部件均為原裝，樸實無華，品質純正；使用優質原裝零部件，不僅僅是安全質量得到保障，使用壽命長，更重要是使實際性能能達到設計目標的強有力保證。

【性能參數】
功率:70WX2 8歐姆負載時
放大倍數：約25倍
頻率響應：20HZ-30KHZ
信噪比：98DB
輸入阻抗：100K
