EL34 6P3P 6L6 KT66膽機 單端電子管功放 成品機 實木箱717A 6J8P推動

2020-07-03 10:26:19 功率放大器

【電子管替換】

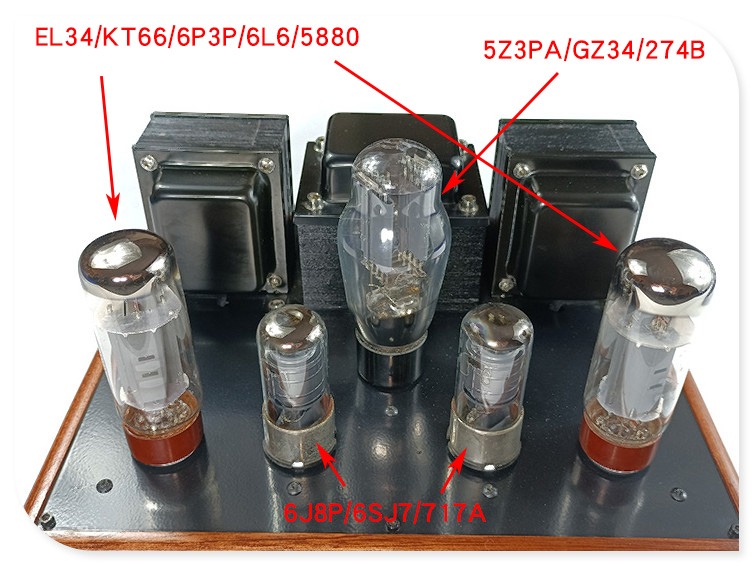

標配整理管為林籟5U4G,可以用5Z3P、5AR4、274等替換,前級管為曙光6J8P可以用6SJ7、6米8、717A替換,6P3P可以用6L6、EL34替換。音質因不同品牌的管而異。功率EL34>6L6>6P3P。
【聲音描述】
6J8P+6P3P(EL34/6L6/KT66)發燒電子管放大器,輸出功率強勁,音質清爽自然,動態范圍寬,諧波豐富!
【產品特點】
信號源可以采用CD機和電腦音源(電腦聲卡上要有帶線路輸出端口)
1  采用全部交流燈絲點燈,聲音活潑靈動,緊貼靈敏度為90DB的喇叭,聽不到一點點交流聲噪聲,感覺和沒有開機一樣的靜。
2  采用高增益的6j8P推動的6P3P,屏壓較常見的電路高,達400V,輸出功率可達8W×2以上。適合推阻抗在  (4- 8 )歐姆靈敏度88db以上的音箱。
3  音量電位器采用日本ALPS 16型電位器,保證定位清晰和左右平衡。
4  采用精度高達1%的金屬膜電阻和進口電解電容,電源濾波電容采用PHILIPS主電容 及日本品牌副電容。
5  C(電容)L(扼流圈)R(電阻)C多級濾波,信噪比高。

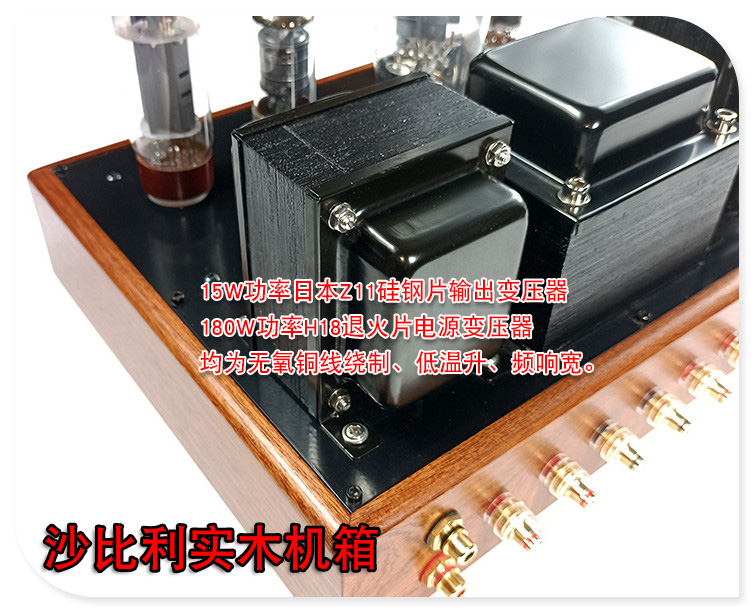

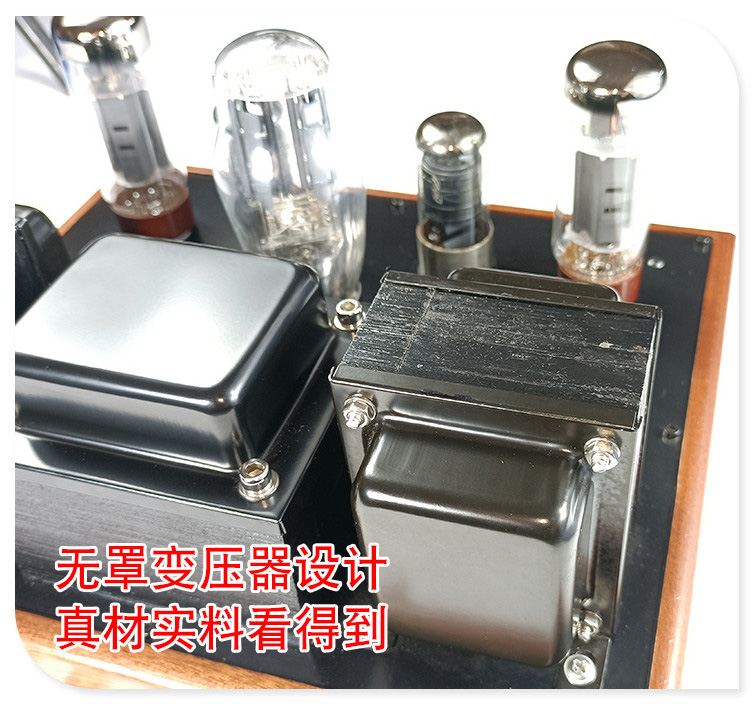

6  本店所售機器均為正宗的純膽機,電子管和音箱之間采用輸出變壓器耦合。內行們都知道,膽機之所以具有膽味,輸出變壓器的作用功不可沒!絕非前膽后石機器甚至電子管只是裝飾品的假膽機可以相提并論的?。?!本機所有變壓器均為本廠生產,參數一致性好,絕不偷工減料。EI9660電源變壓器(編碼:966002)功率193W,國產武鋼H50退火鐵芯尺寸96×60,輸出變壓器(編號:OP864201)功率15W,分層分段(3夾2)繞制,日本Z11鐵芯尺寸86×42。電源變壓器不熱不振,輸出變壓器采用Z11片的導磁率會更高,出來的低頻會更低些。效果比國產的H14,H18硅鋼片好得多。因?yàn)樽儔浩髡剂藱C(jī)器的大半成本,所以需要特別說明。
7  耦合電容采用本公司專門定制的TE MKP薄膜銅腳電容,音色十分醇厚,高頻纖細通透!

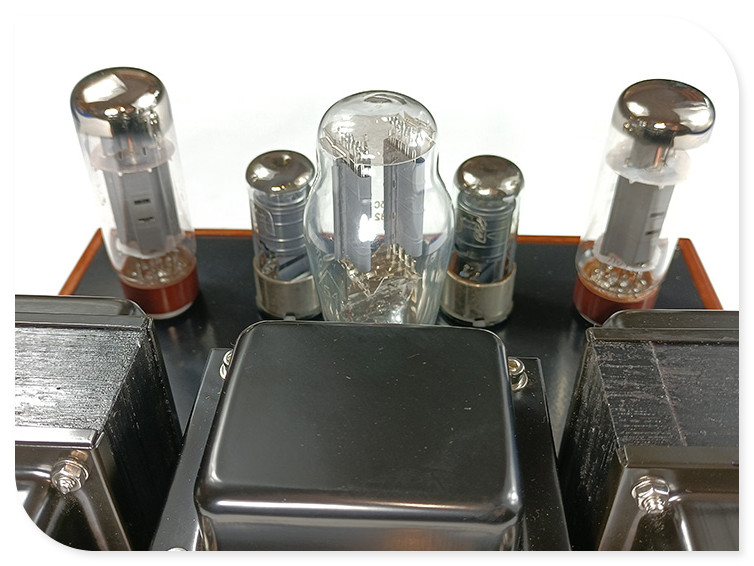

8  電子管采用全新林籟5U4G整流管×1,曙光6J8P前級推動管×2,曙光6P3P功率放大管×2。(功率放大管如換南京或歐美的電子管效果會更好,3種電子管都有進口型號替換管,可按個人喜好在淘寶上選購)
9  電路板設計嚴格遵循1點接地原則設計,1安士銅厚,銅箔的粗細都是按電流的大小計算過的,這是沒有底噪的保證。我們機器追求的是高性價比,PCB板省卻大量昂貴的人工搭棚,并且出錯率甚低,保證較低的故障率。喜歡搭棚的頑固派就不要噴我們了,搭棚方便的是更換原件而已,對音質的影響可以說是沒有的。只要付得起錢,我們PCB上給你做鍍金、鍍銀、加厚銅箔都是可以的。

【性能規格】

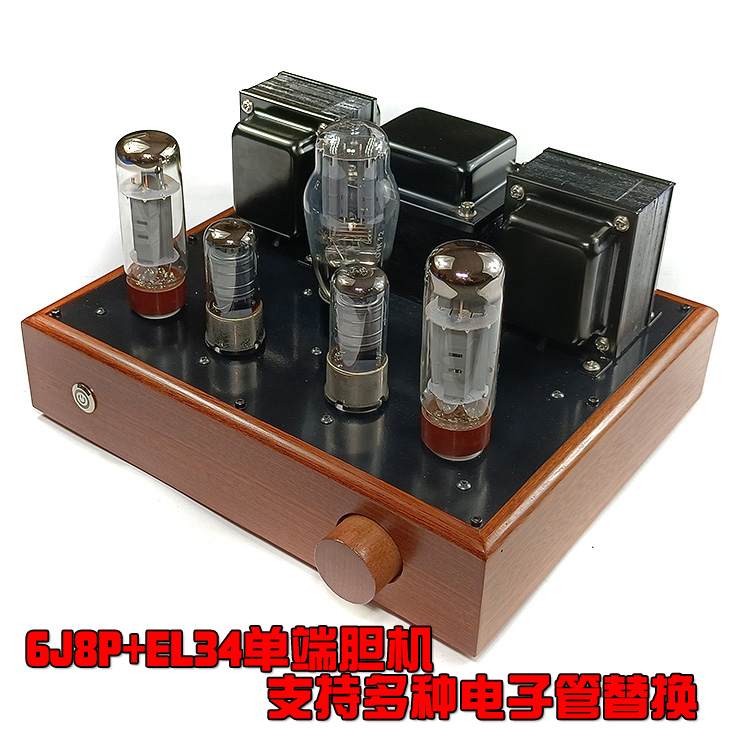

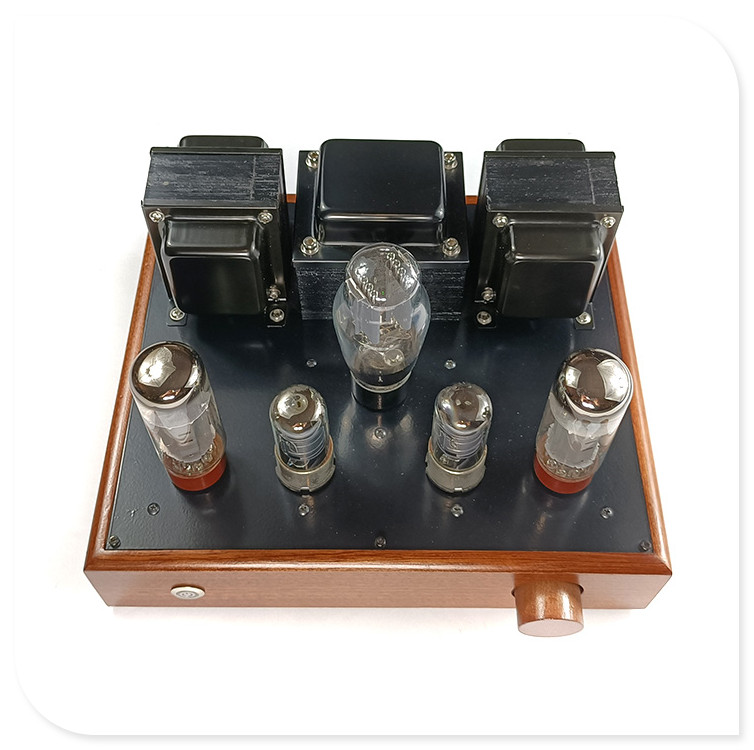

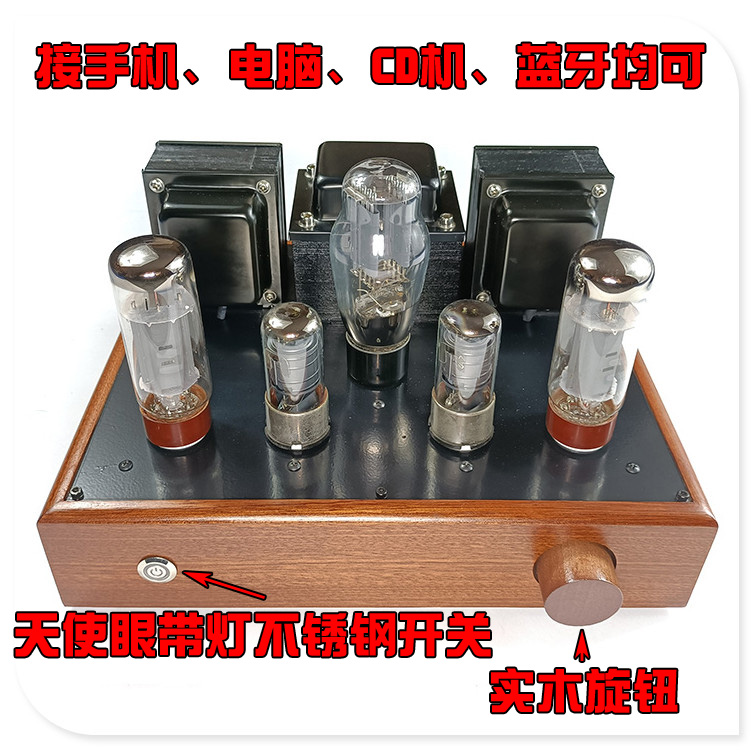

1、產品全稱:6J8P+6P3P真空管功放機
2、產品顏色:紅胡桃原木機箱,上板為1.5MM鐵板,下板為1MM鐵板。
3、產品重量:9kg
4、產品尺寸:寬:300mm  高:190mm  深:280mm (含電子管高度及后面接線柱深度)

【參數表】
輸出額定功率約:8WX2(電子管由于具有過載能力強的優點,所以實際不失真輸出功率和40w+40w的晶體管功放相當!由于各級電子管均工作在甲類放大狀態,所以失真小,音色甜美,柔和,耐聽度高!)

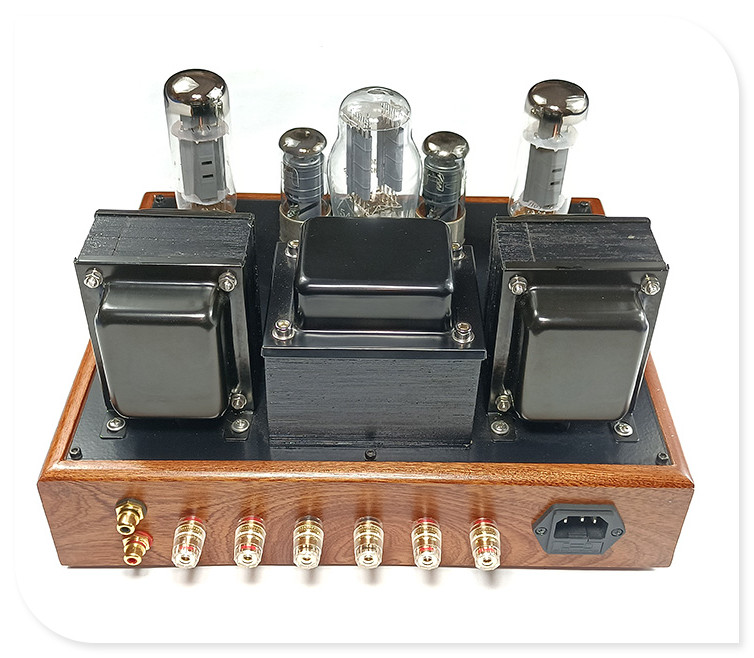

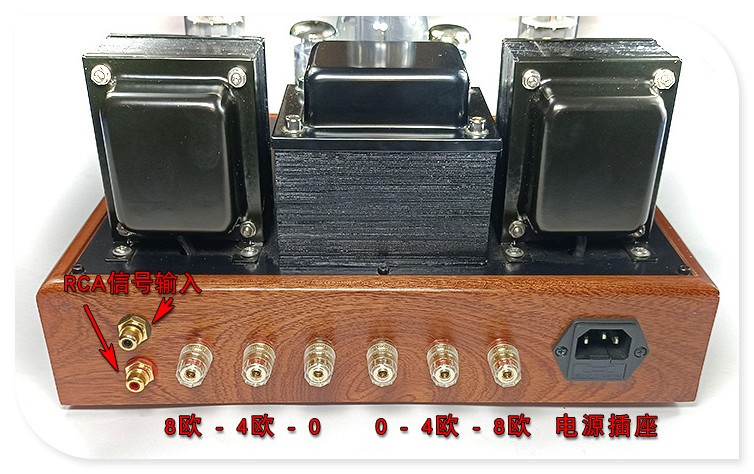

輸入:一路RCA輸入
輸出:后面音箱接口輸出阻抗0-4歐-8歐 2組
頻響:20-26KHz  ±1db
輸出信噪:>96dB "A"- wtd
輸出總諧波失真:<5% 5W

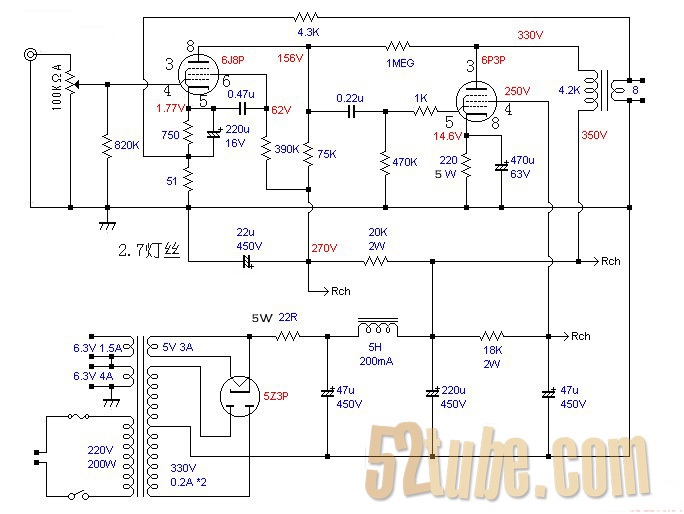

電路結構參考圖紙(元件參數按實物為準,圖紙僅作參考):

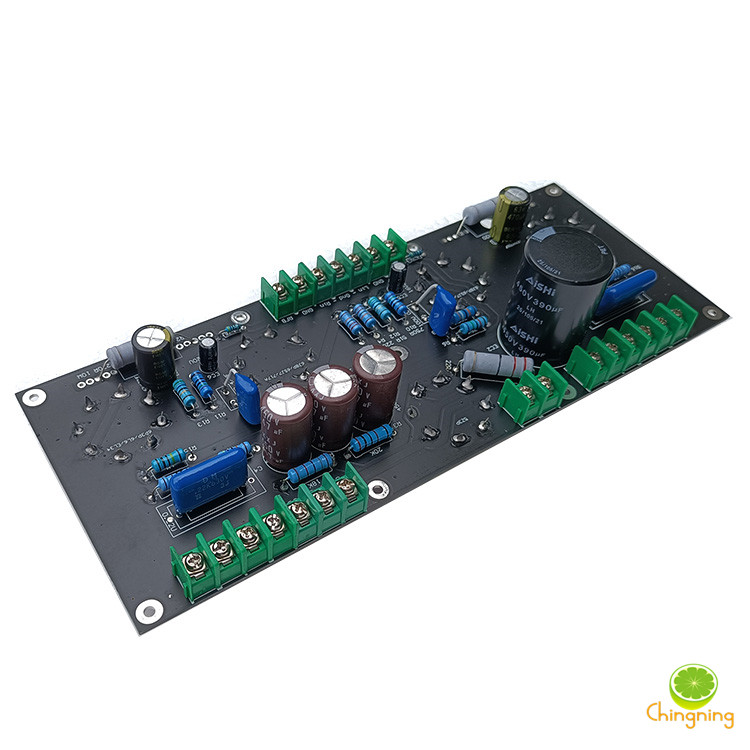

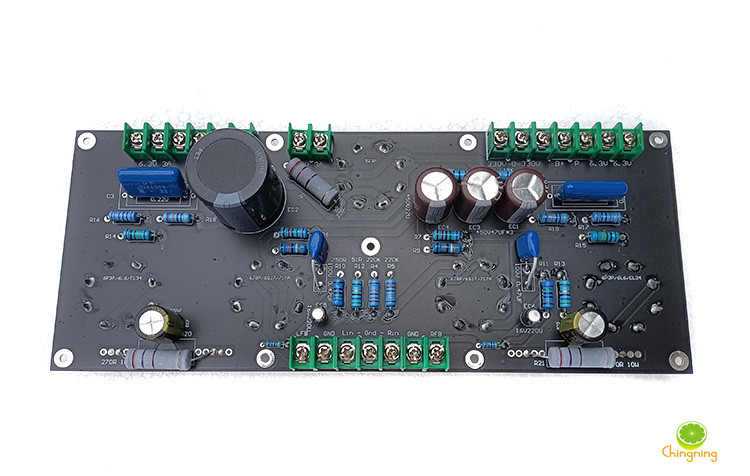

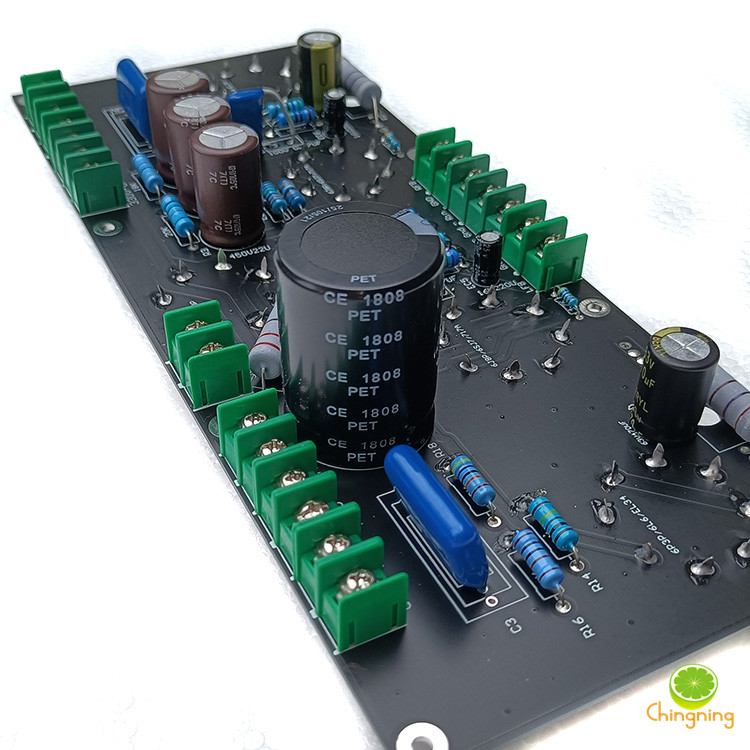

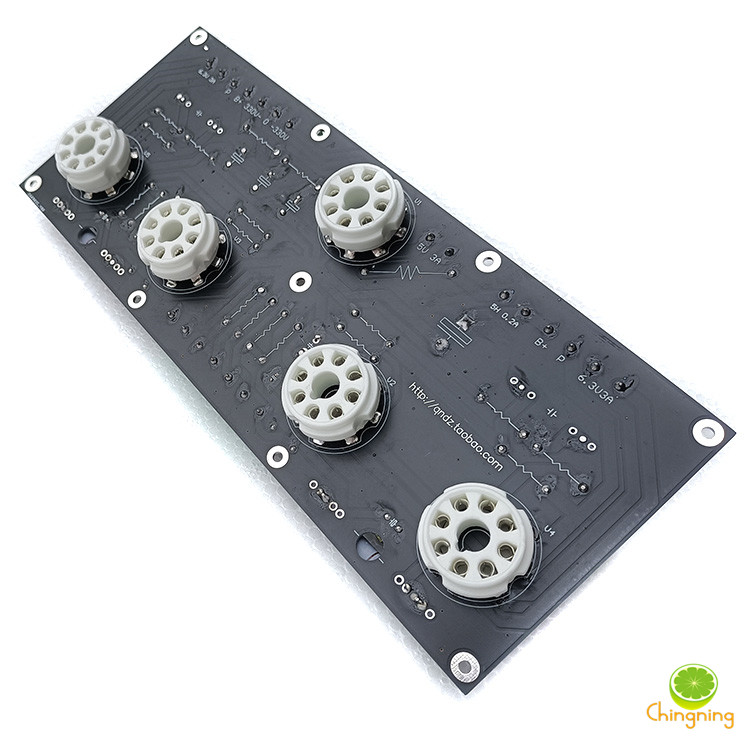

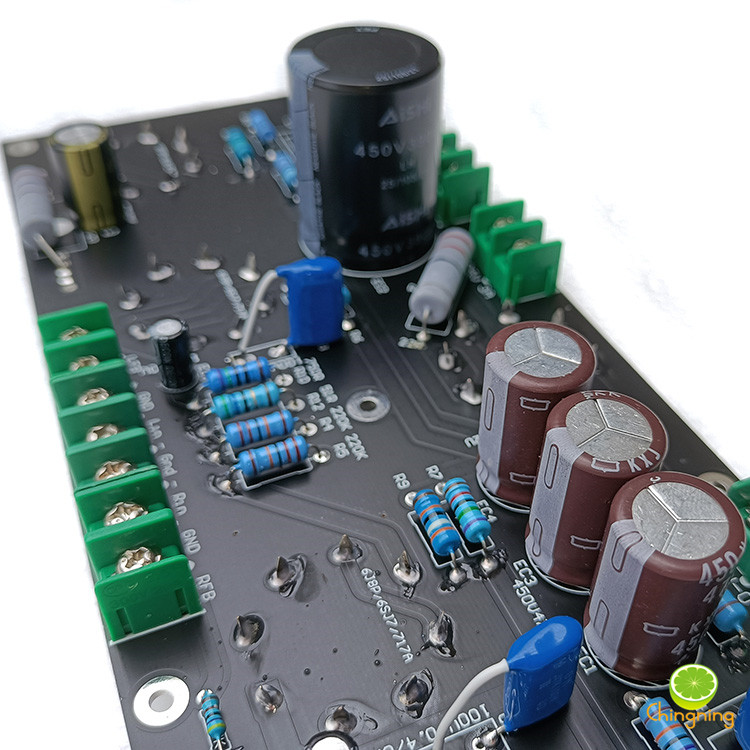

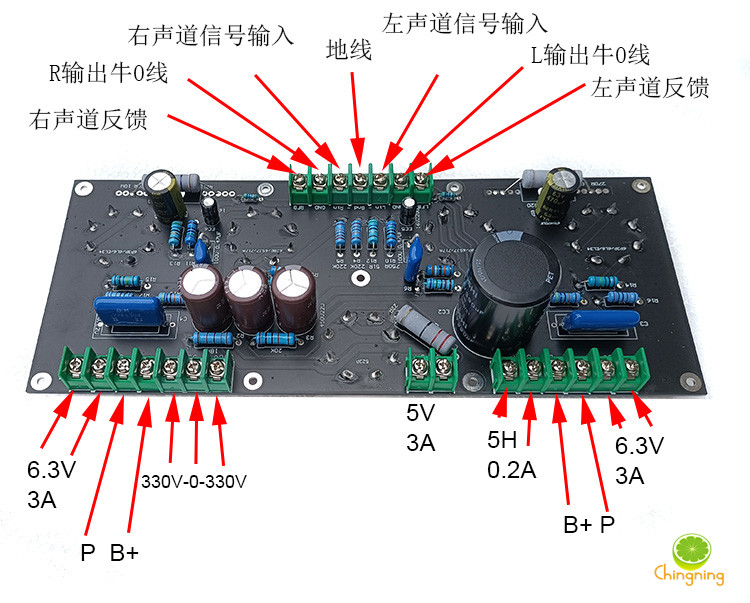

【機內電路板圖】
