【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。】

功放IC簡介：

TDA1514是飛利浦公司生產的一款的HIFI集成電路， 大約91年的時候推出的， 1514與1521類似.。TDA1521在電壓為±16V、阻抗為8Ω時，輸出功率為2×15W，此時的失真僅為0.5%。 TDA1514A的工作電壓為±9V~±30V,在電壓為±25V、RL=8Ω時，輸出功率達到50 W，總諧波失真為0.08% 。

電路有靜音保護 過熱保護 低失調電壓高波紋抑制 等功能 而且熱阻極低 高頻解析力強 低頻有力度 音色通透純正 低頻豐滿 高頻透亮 有點膽味~，加上5670電子管做緩沖，音質更加圓潤，膽味更濃。

TDA1514是一塊十分經典的IC，但飛利浦后期轉向數字D類IC領域，產品線沒有國半LM系列齊全，所以知名度不高，但就音質而言，完全秒了LM1875、1876、4766，就中高頻的表現也比LM3886、TDA7293/94系列突出，是一款十分適合聽輕音樂或者女聲的功放。

初步聽了一下：
高音部分：清澈明亮，延伸較好
中音：一個字------甜。
低音：迅速有力而且深沉

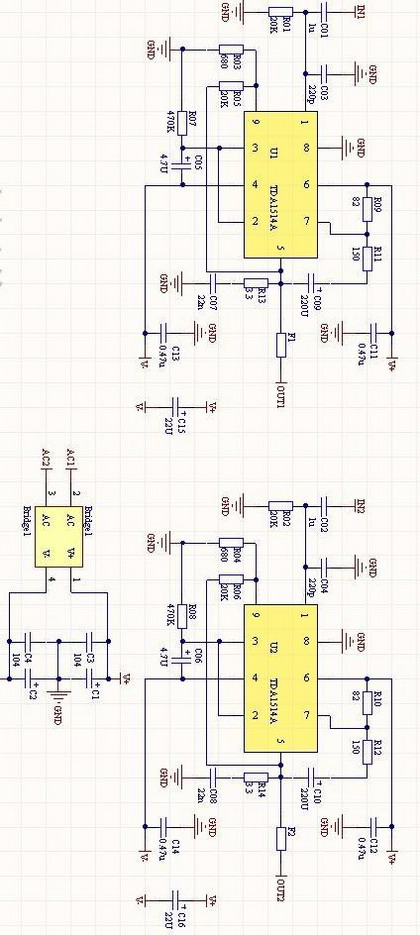

IC放大電路原理圖如下：

●香港發燒級TE MKP薄膜耦合電容,電子管采用北京6N3雙三極管，電子管起緩沖作用，潤色音質，去除聲音里的毛刺感，讓人聲更醇厚暖和。6N3的進口型號為5670，5670的效果會更好，解析力強。
●本功放帶喇叭保護電路UPC1237；
●后級電源濾波電容采用3300uf/35V日本產化工或紅寶石音頻專用電容6個
●音源輸入耦合使用瑞典EVOX薄膜電容，發燒級元件；
●小容量電解選用日韓系列發燒級音頻專用電容；
●整板電阻為優質金屬膜精密電阻；5環高精度電阻，保證了整機良好的信噪比。
●飛利浦TDA1514為臺產拆機IC，白字，保證是原裝，4歐姆負載時，功率可達40WX2
●整流橋?yàn)镵UB808 ，可過8A大電流。
●PCB采用1.6mm厚雙面板材，1.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能。
●本品所有零部件均為原裝，樸實無華，品質純正；使用優質原裝零部件，不僅僅是安全質量得到保障，使用壽命長，更重要是使實際性能能達到設計目標的強有力保證。追求流的品質是本店的一貫宗旨。
●整個電路板走線布局相當嚴謹合理，整體PCB走線采用一點接地方式。本功放板工作穩定可靠，輸出功率大；聲音優美圓潤，音場開闊。立體感強，低頻沉穩扎實有力，信噪比相當出色，動態范圍廣；細節清晰、瞬態響應出色，播放各種音樂均應付自如，在家庭的放音環境下有很不錯的表現。適合接6.5寸以下音箱或者靈敏度比較高的8寸以上音箱。
●變壓器功率150W，進口0.23MM厚日本A級鐵芯和無氧銅漆包線制作，功率足，余量充沛，不叫不振。次級電壓為AC18V-0-18V ，6.3V；
●整塊板的電平放大倍數：約20倍。
●電子管采用交流點燈，音樂更活潑，電路設計合理也不會產生惱人的底噪。

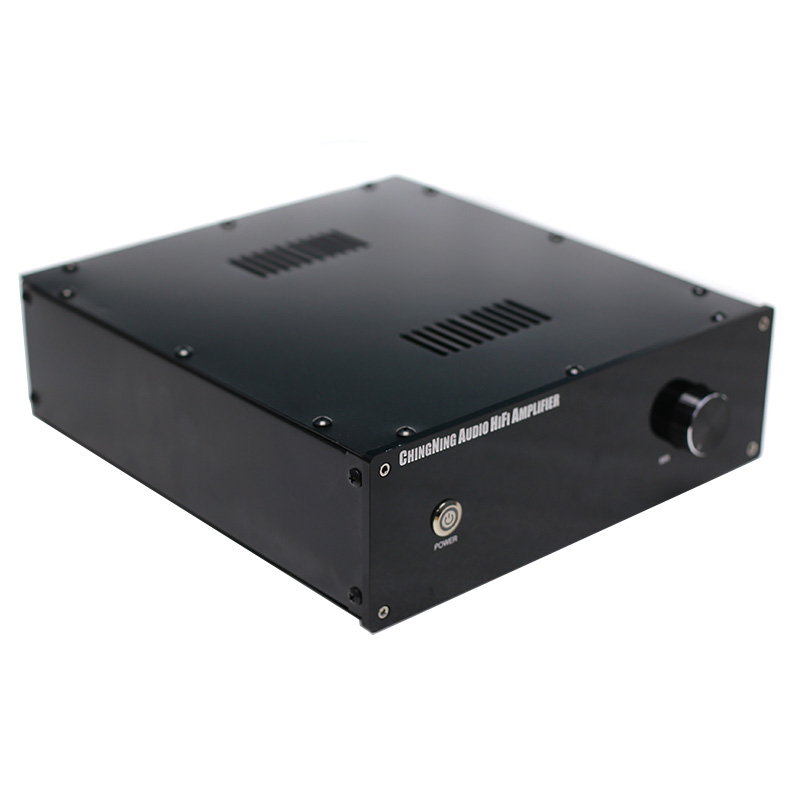

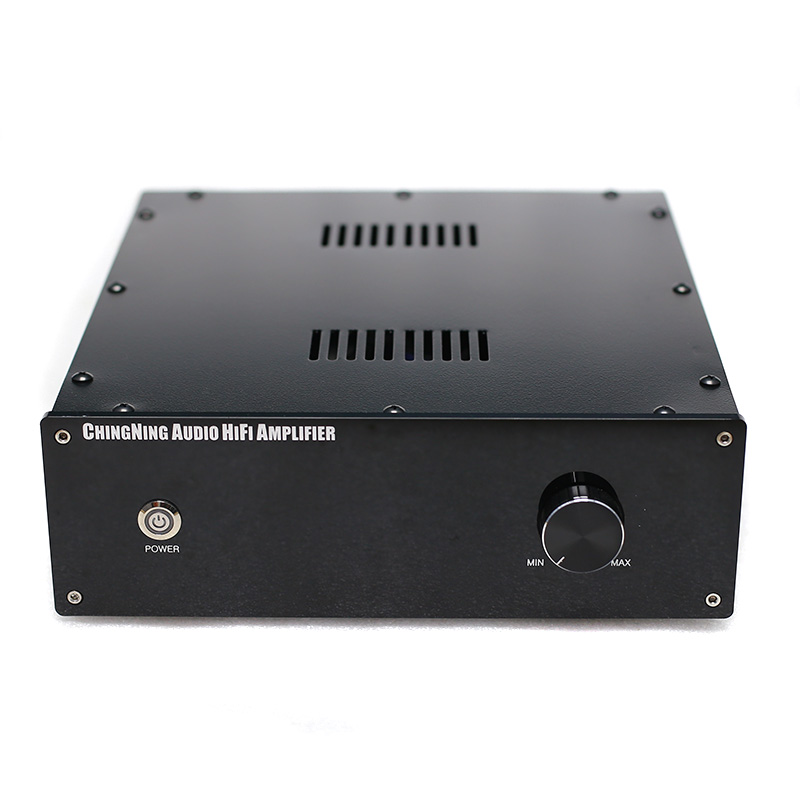

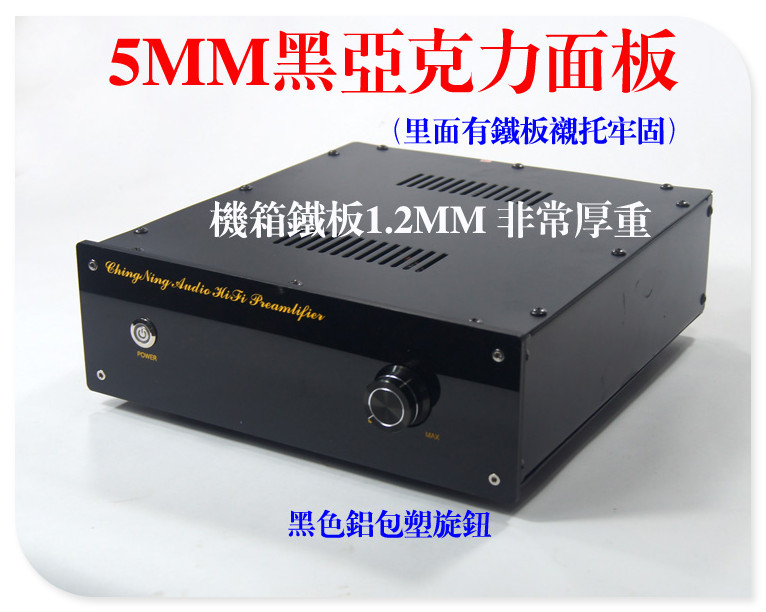

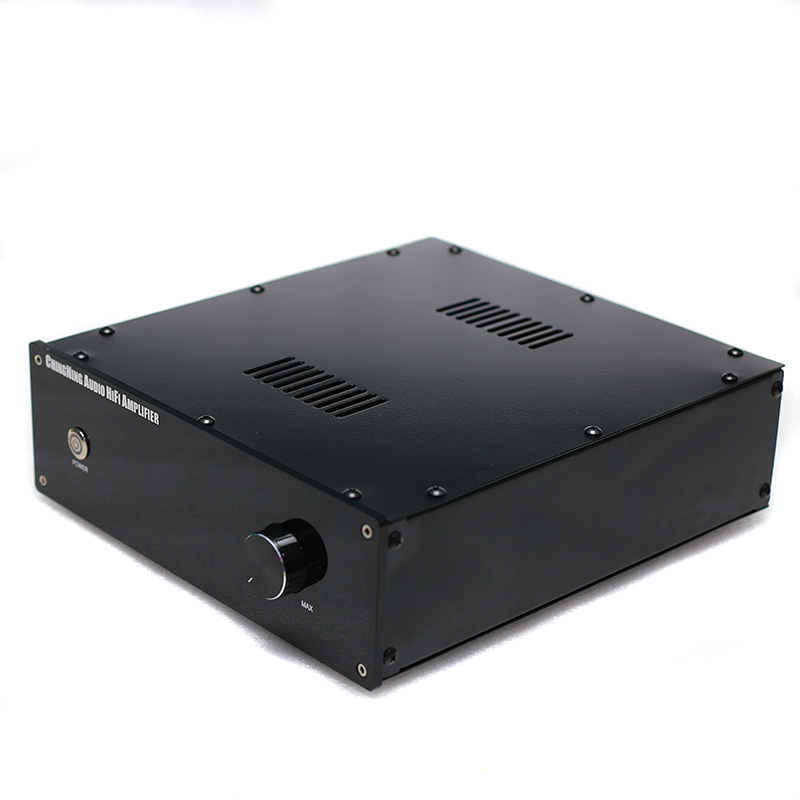

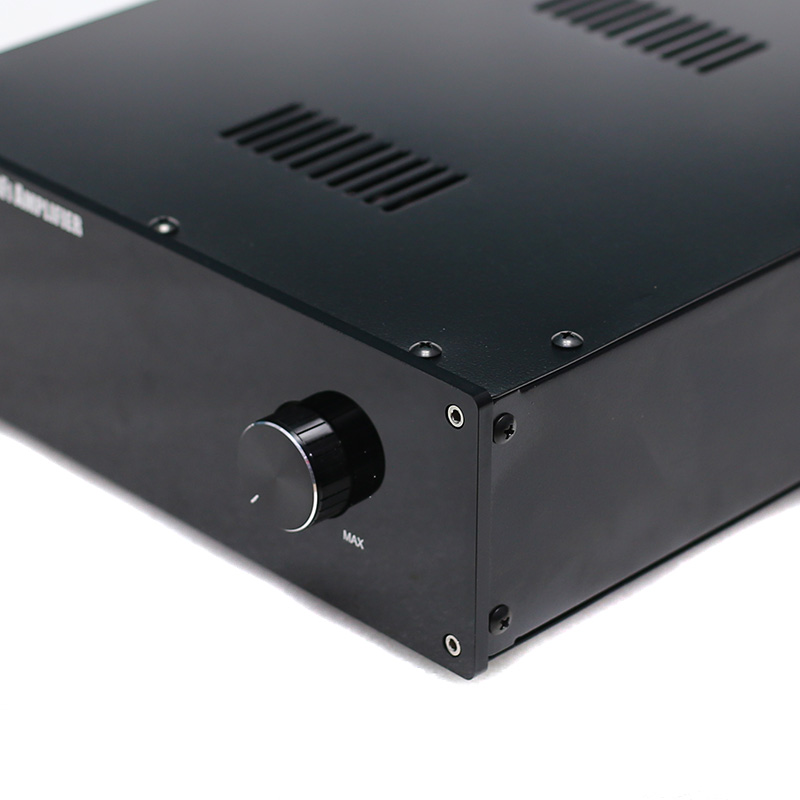

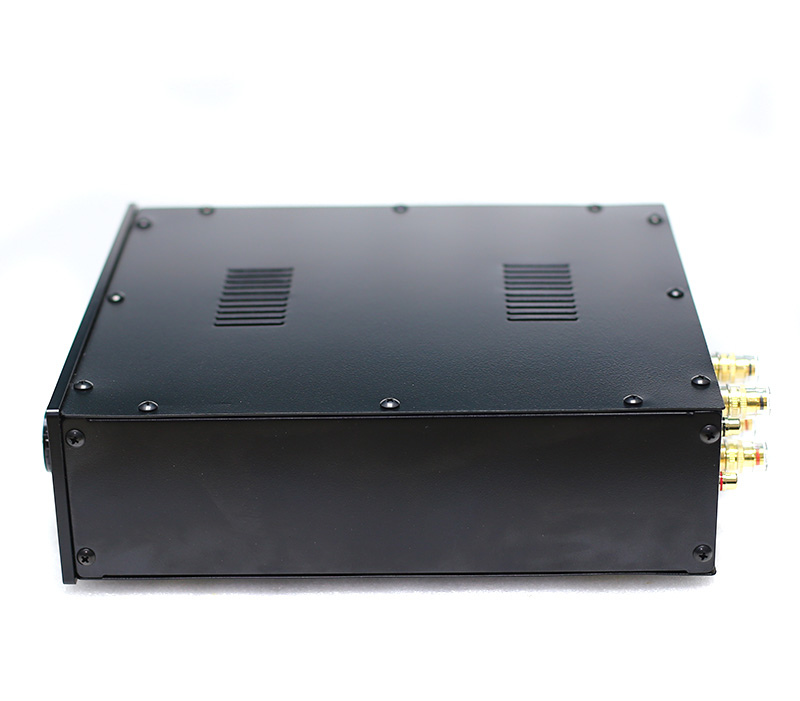

●機箱尺寸：寬310MM 高95MM（含機箱腳） 深300MM（不含旋鈕及接線柱） ，電源開關配黃光LED，右側音量鋁包塑旋鈕配日產ALPS 16型雙聯100K優質電位器，經久耐用，不會出現惱人的莎莎聲。

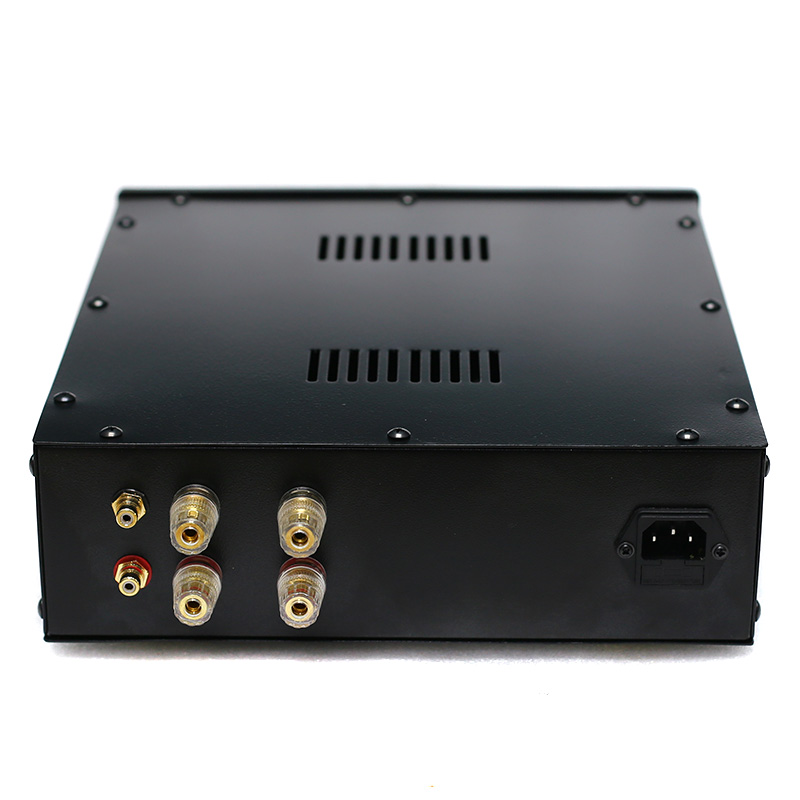

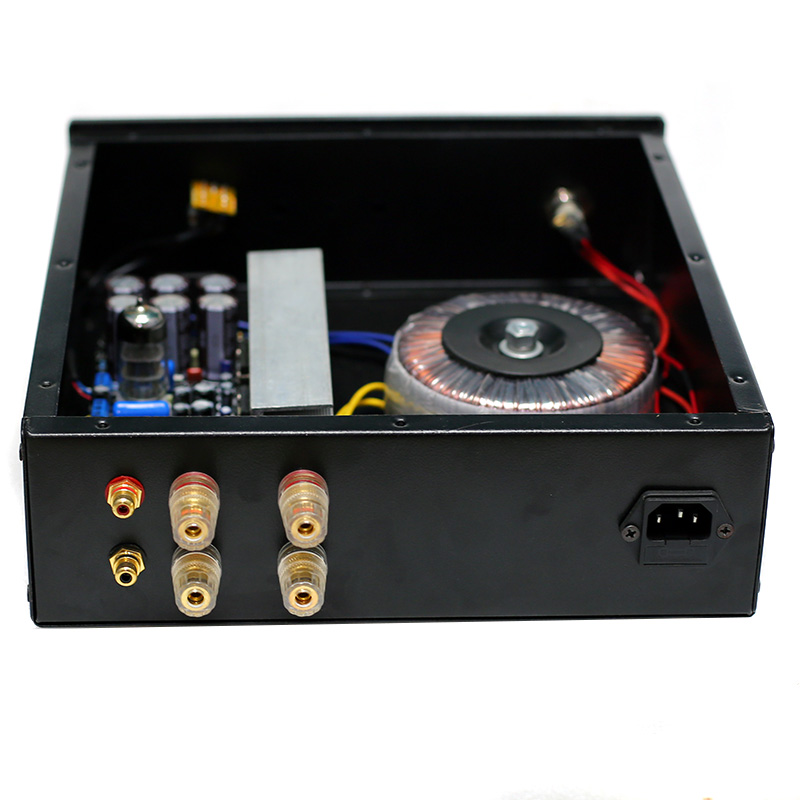

●1組RCA信號輸入端子，2組水晶喇叭接線柱，全為銅鍍金材質！
●翼形鋁散熱器重0.25公斤，散熱效果十分優良，可以長期滿負載工作。

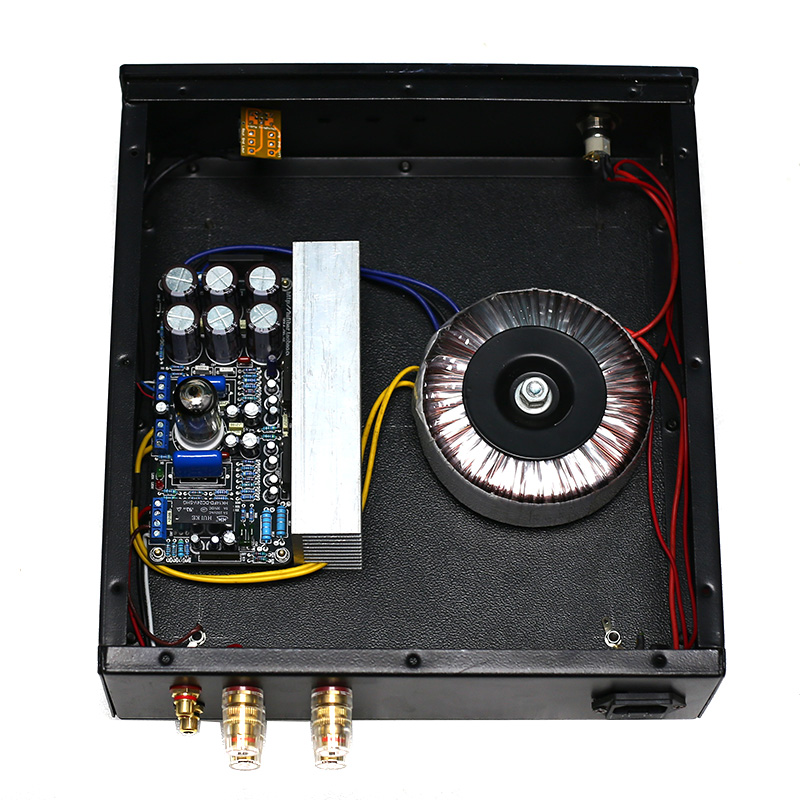

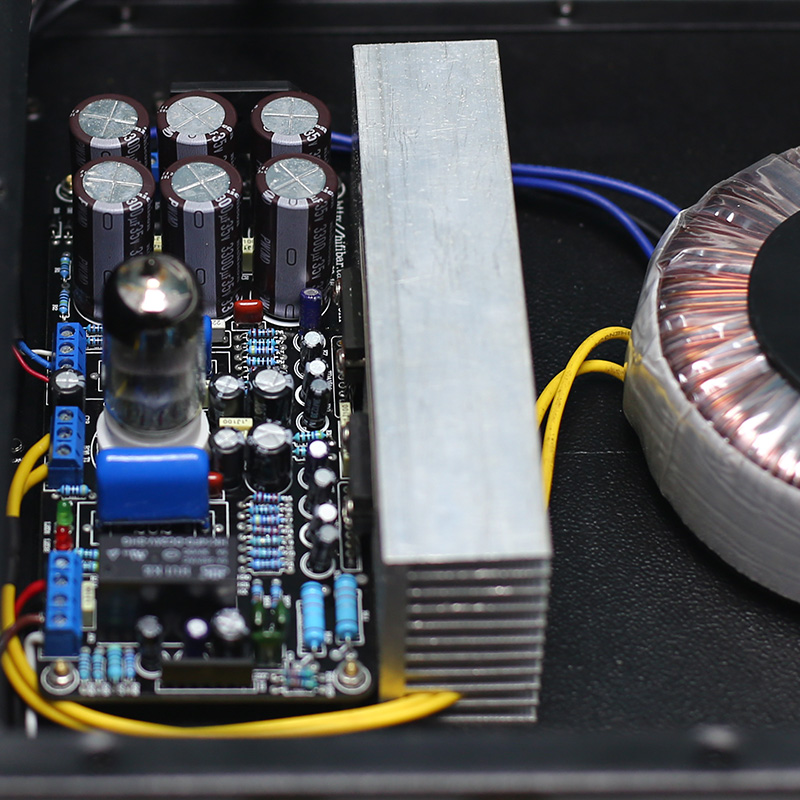

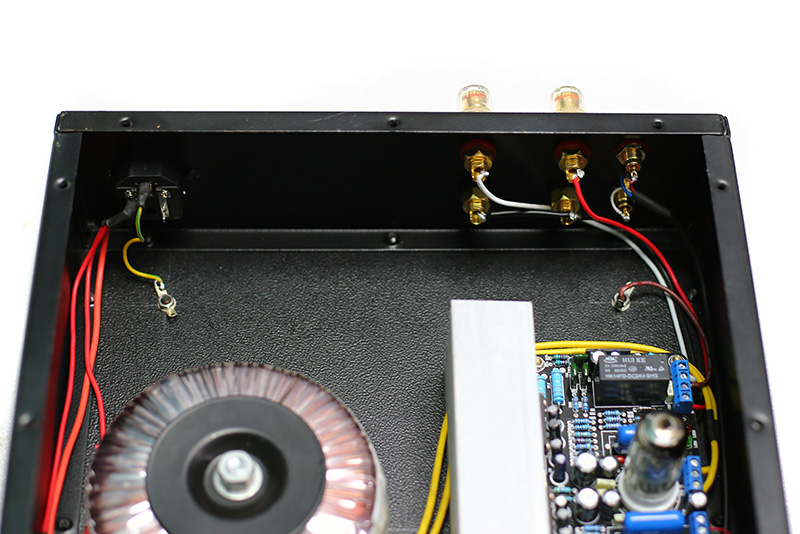

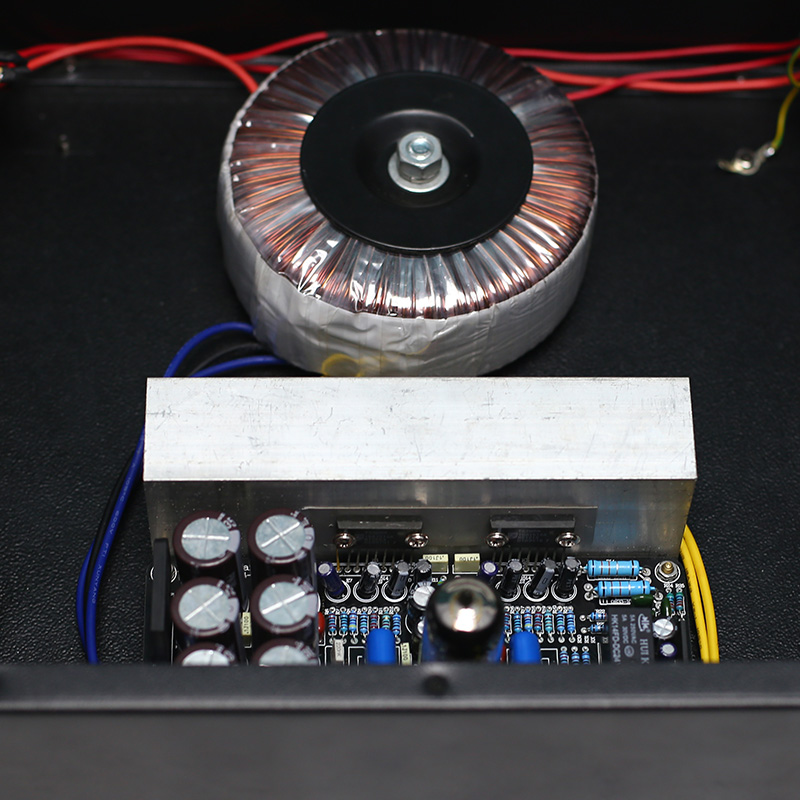

【內部電路板】

示波器測試效果：

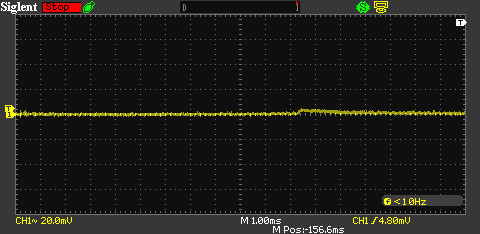

底噪水平：4.8MV，十分安靜！


電壓放大倍數：26倍

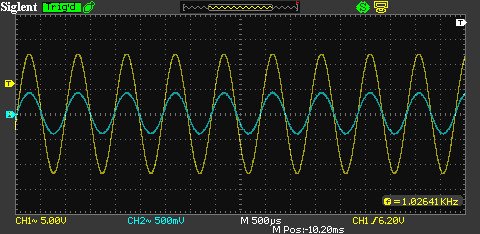

1K正弦波

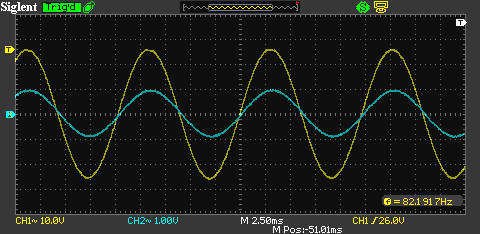

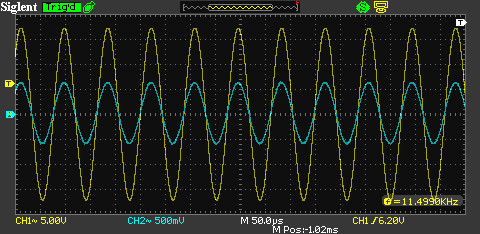

11K正弦波

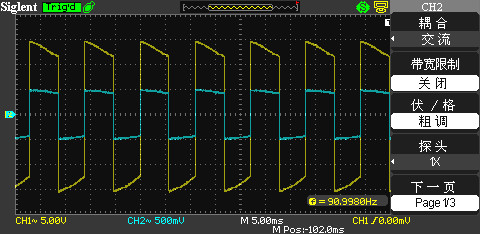

100HZ方波
