【聲音描述】
6N8P（6SN7）+KT88（KT100）發燒電子管功放板，輸出功率強勁，音質渾厚自然，動態范圍寬，諧波豐富！

【產品特點】
1  采用全部交流燈絲點燈，聲音活潑靈動，緊貼靈敏度為90DB的喇叭，聽不到一點點交流聲噪聲，感覺和沒有開機一樣的靜。（使用5H扼流圈情況下）
2  采用音頻專用前級管6SN7推動KT88，屏壓較常見的電路高，達450V，輸出功率可達12W×2以上。適合推阻抗在  (4- 8 )歐姆靈敏度88db以上的音箱。

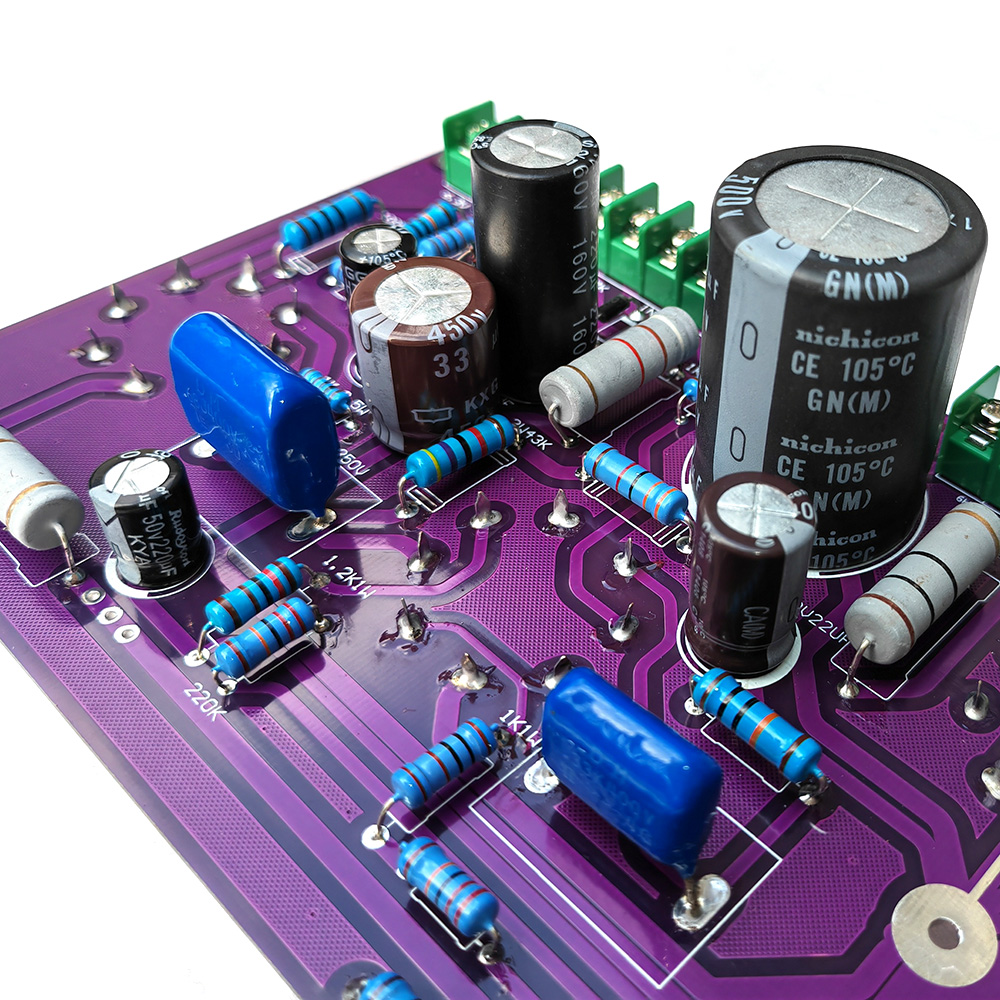

3  輸出額定功率：12WX2（電子管由于具有過載能力強的優點，所以實際不失真輸出功率和60w+60w的晶體管功放相當！由于各級電子管均工作在甲類放大狀態，所以失真小，音色甜美，柔和，耐聽度極高?。?br /> 4  采用精度高達1%的金屬膜電阻和進口電解電容，電源濾波電容采用日本品牌發燒電容。
5  C（電容）L（扼流圈）R（電阻）C多級濾波，信噪比高。

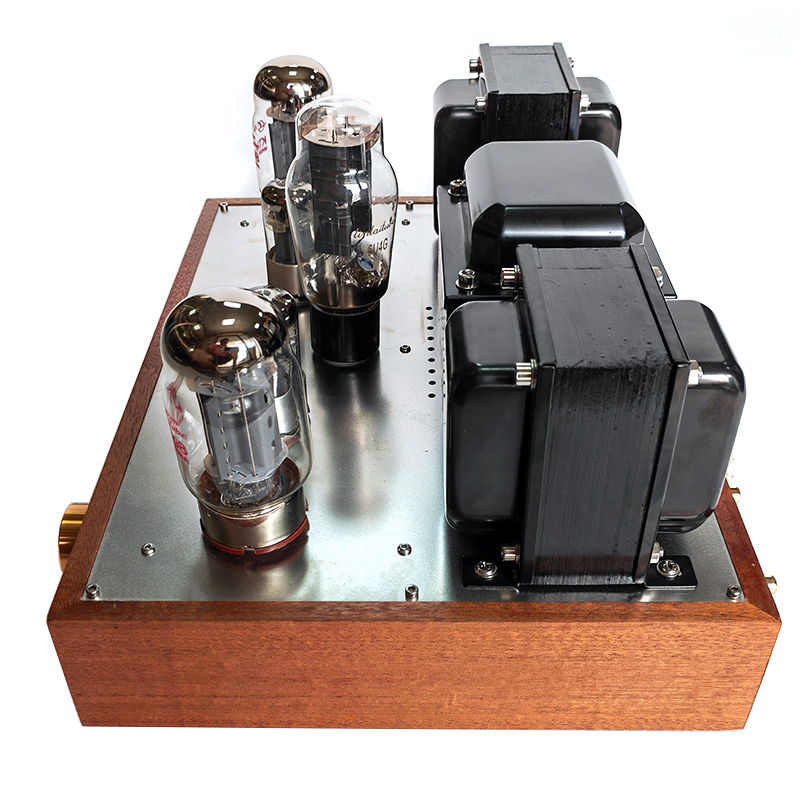

6 配套電源變壓器（編號1145507），額定功率270W，無氧銅線繞制，溫升低，功率充沛。
配套輸出變壓器（編號OP965006），輸出功率40W，日本全新Z11硅鋼片，無氧銅線分層分段4夾3繞制，頻響寬，內阻小，動態大。
配套扼流圈EI66X35，5H 0.25A，無氧銅漆包線，外殼全屏蔽，降噪神器。
7  耦合電容采用日本東電TE MKP薄膜銅腳電容，音色十分醇厚，高頻纖細通透！

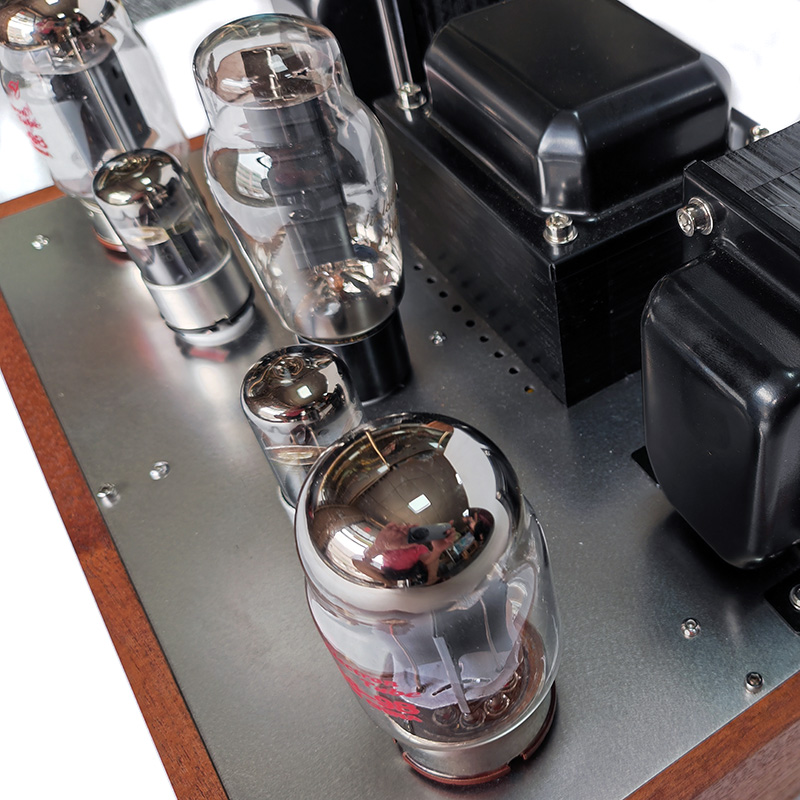

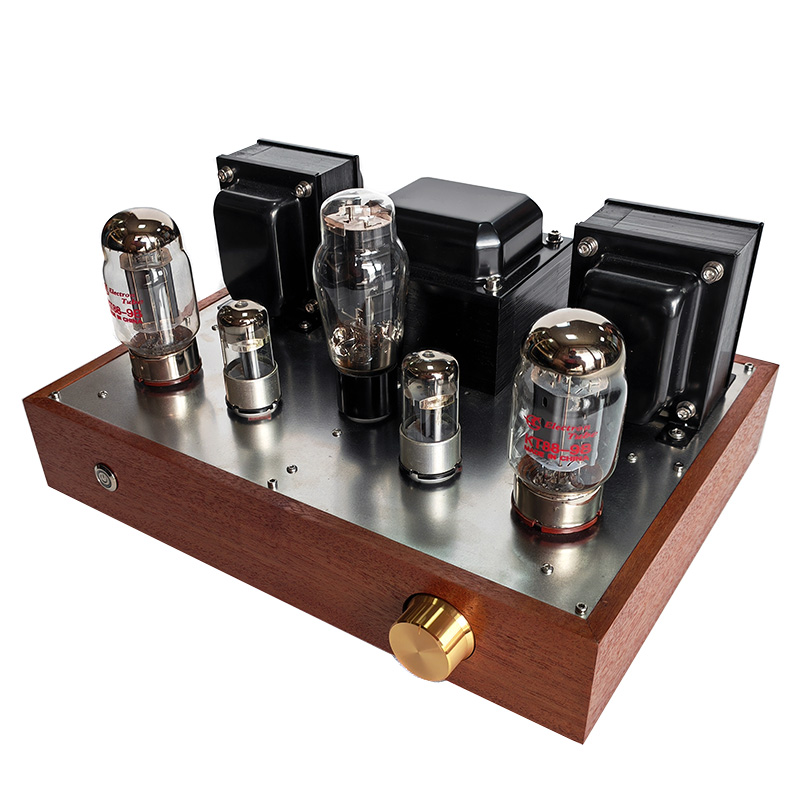

8  本機電子管使用5U4G（5Z3PA）整流管×1，6N8P前級推動管×2，KT88功率放大管×2。（3種電子管都有進口型號替換管，可按個人喜好在淘寶上選購）

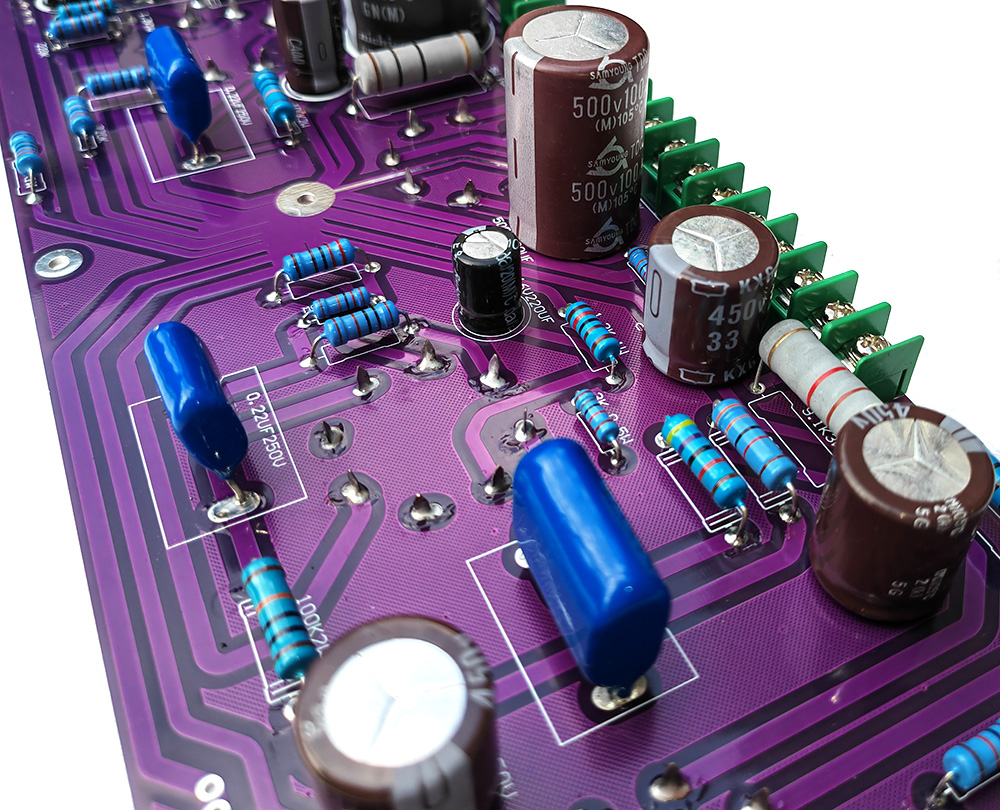

9  電路板設計嚴格遵循1點接地原則設計，1安士銅厚，銅箔的粗細都是按電流的大小計算過的，這是沒有底噪的保證。我們機器追求的是高性價比，PCB板省卻大量昂貴的人工搭棚，并且出錯率甚低，保證較低的故障率。

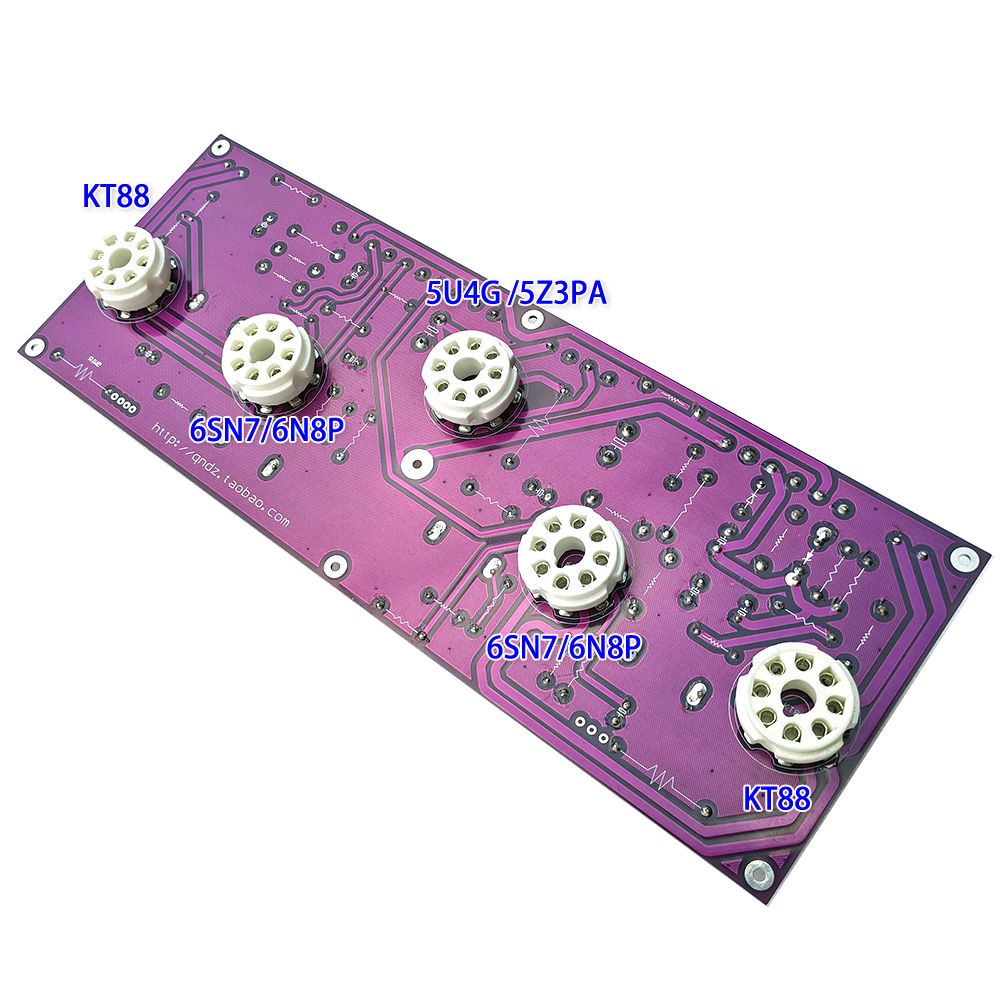

10 PCB規格：300MM*110MM，1.6MM厚玻纖板

11  機器重量：13公斤

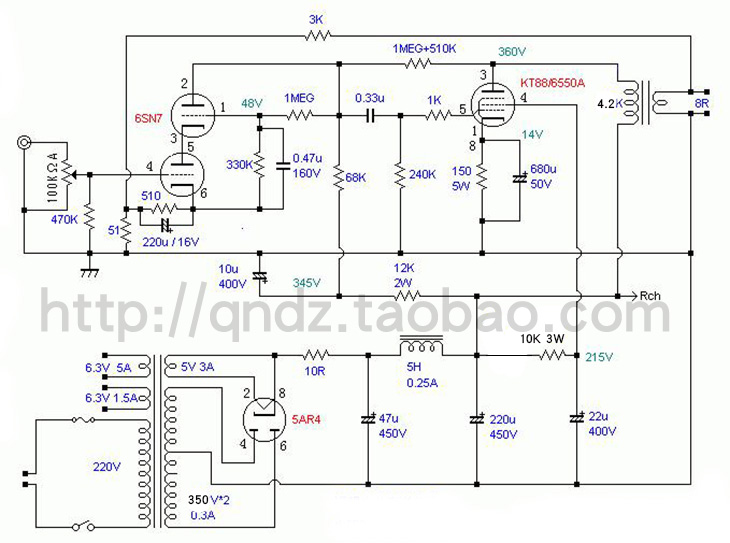

電路結構參考圖紙（元件參數按實物為準，圖紙僅作參考）：
