【體積重量】
機箱尺寸 寬:200mm 高:164mm 深:250mm （插6080電子管時的高度，深度不含RCA和旋鈕突出部分）
重量：4.1公斤
機箱材質：沙比利紅木機箱，面板為1.5MM厚烤漆鐵板，底板為1MM厚沖孔烤漆網板，散熱效果好。

【聲音特點】
本機聲音溫暖大氣、音聲開闊(這點明顯比用單管6N8P的黑嗓效果好）、有彈性、久聽不厭，各頻點表現！尤其采用了進口的管子后，高頻更細膩，低頻更有力！相對晶體管耳放更有人情味！可輕松推32 OHM-600 OHM的任何檔次耳機，背景寧靜無噪音！

【元器件說明】

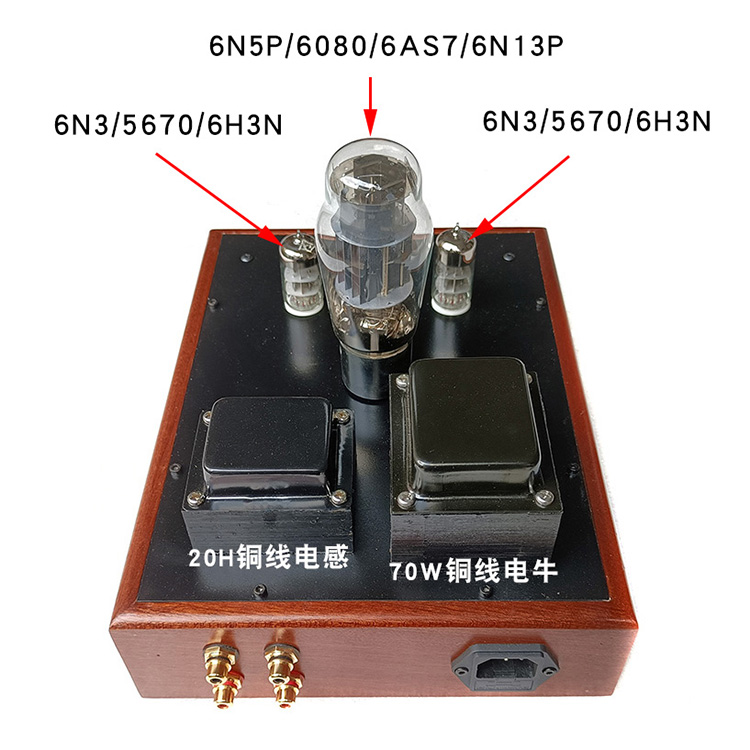

1、電子管配置：6N3北京管，6N5P曙光管。
2、電源濾波電容及輸出耦合電容為韓國SAMYOUNG或日本紅寶石，輸出耦合并聯意大利AV無極。輸入耦合電容為德國威世0.33UF。
3、耳機插座采用甬聲6.35座，電位器采用日本ALPS A100K雙聯。
4、1.6MM厚雙面PCB，銅皮厚1安士。
5、電源部分采用RF107快速恢復二極管整流，效果比較接近膽整流效果，本機配6H 0.2A大感量扼流圈（EI66X28）整流效果更佳，背景更寧靜。
6、電源變壓器為70W純銅漆包線變壓器（編號ZL764001），矽鋼片采用國產H50黑色退火片，溫升低。
7、6N5P陰極電阻采用25W 鋁殼電阻，其他電阻均為銅腳1%精度的金屬膜電阻。電壓放大倍數大約5倍，以上元件不能因客戶需求更改，喜歡折騰的客戶可以自行更換元件DIY，但沒有一定技術的請勿亂來，焊壞不保。

6N3可升級為5670，6N5P可以升級進口的6080，效果提升比較明顯，主要是細節豐富些，聲音清晰，沒有國產管的朦朧感。

【黑嗓耳放主要參數】
頻響范圍：30Hz-30kHz
適配阻抗：32-600Ω
輸出功率：1WX2

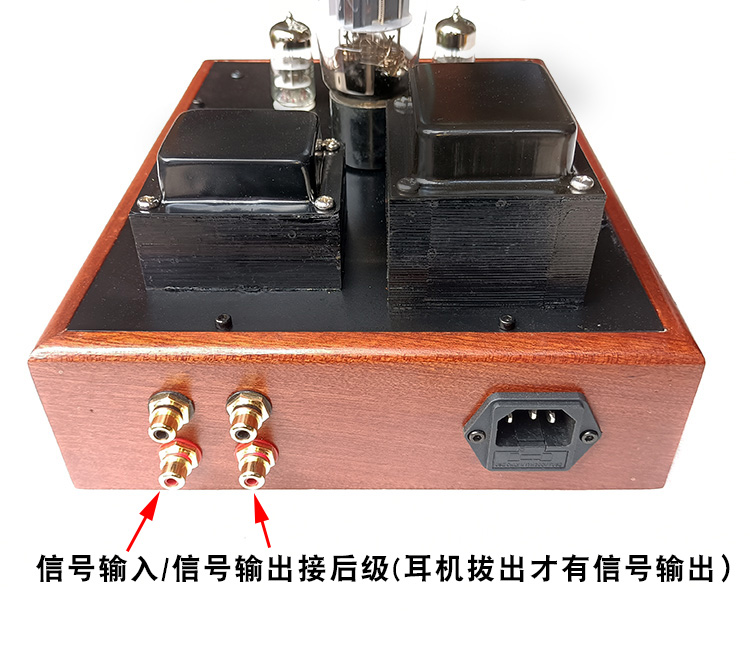

輸入接口：RCA接口×1組
輸出接口：6.5mm接口×1
信噪比:97dB

【參考電路圖】

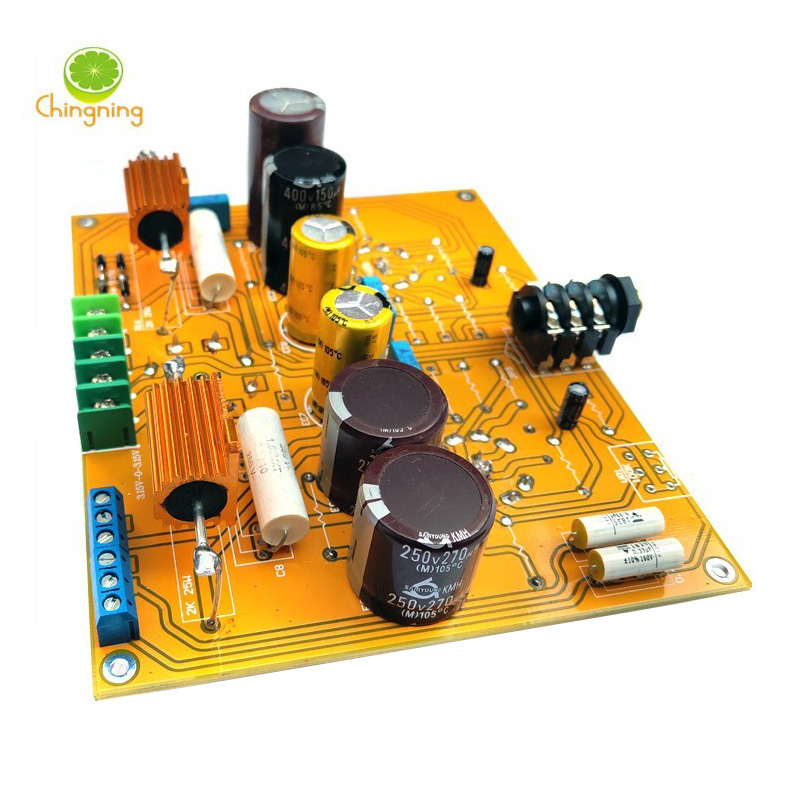

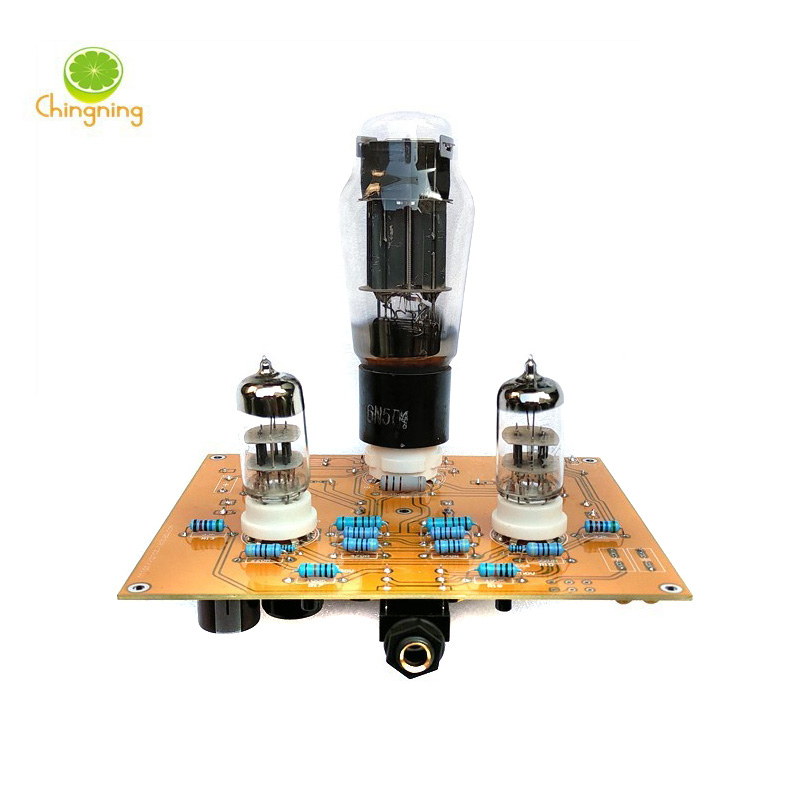

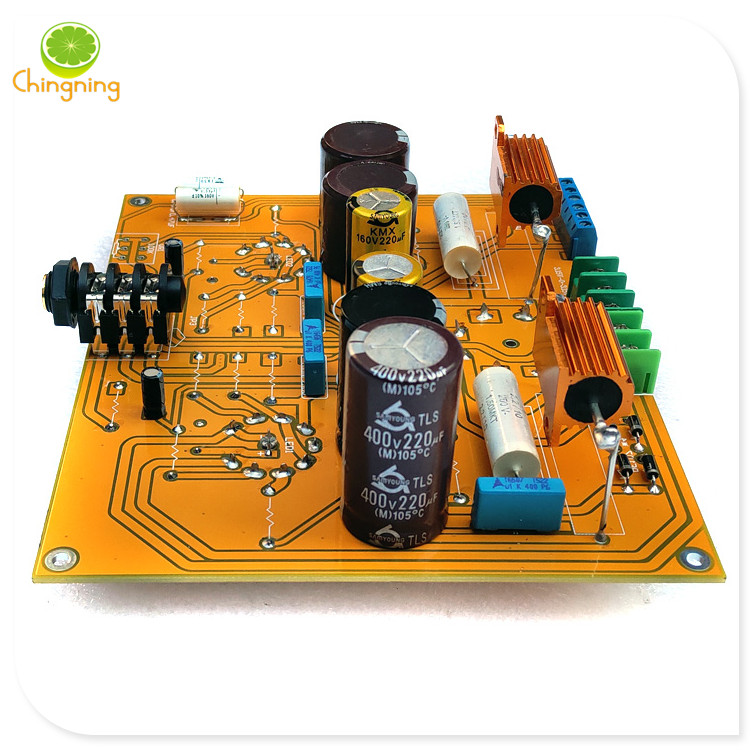

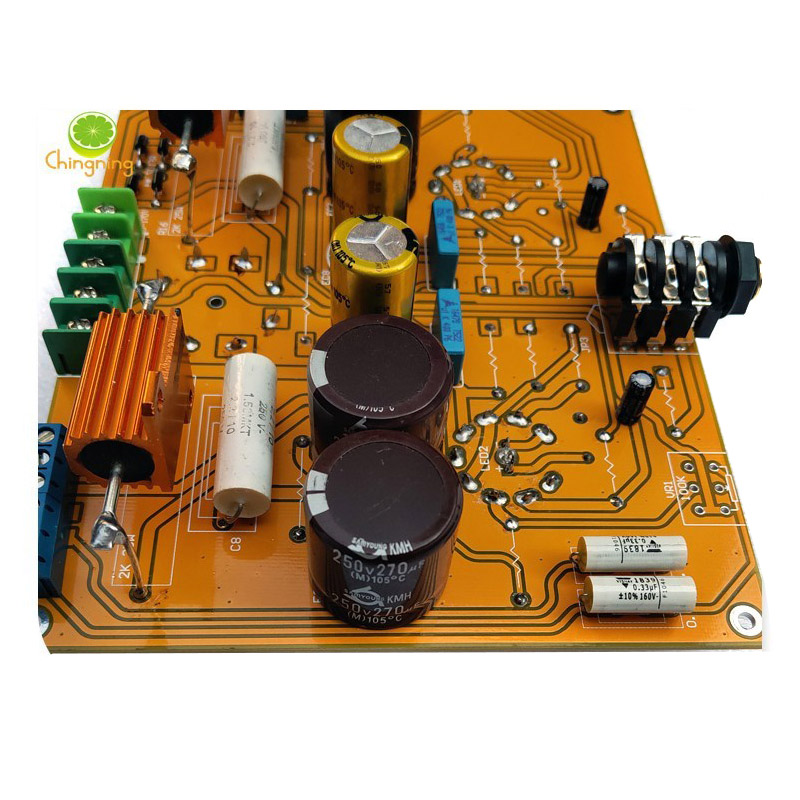

【采用的電路板描述】

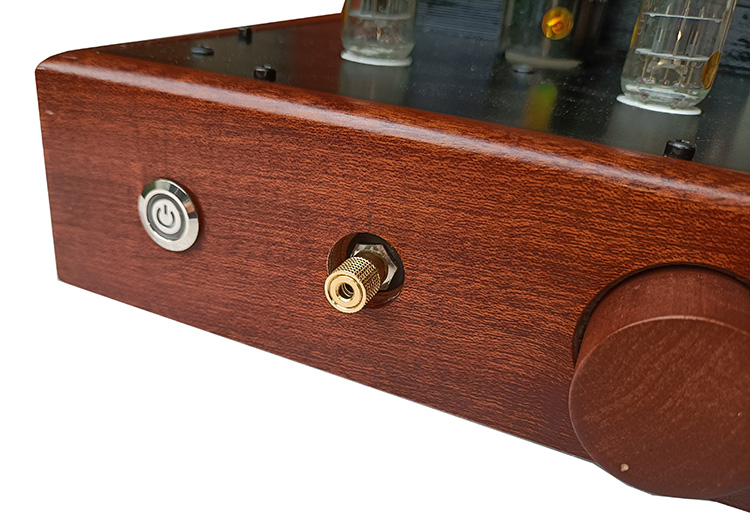

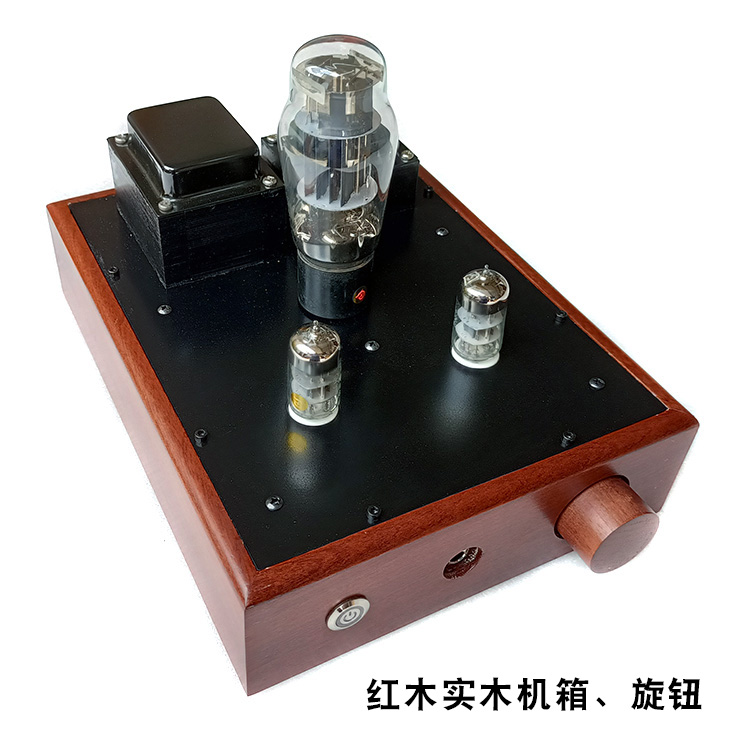

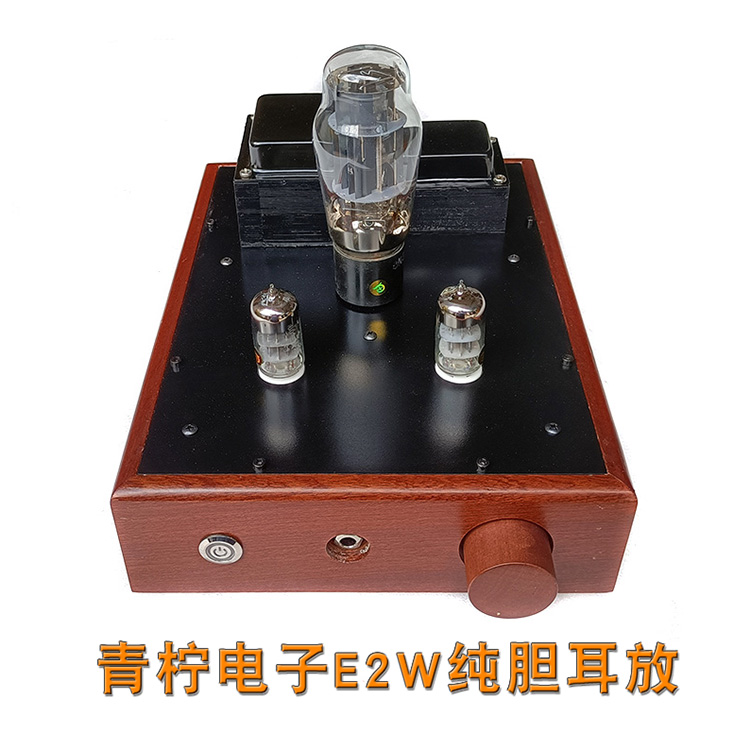

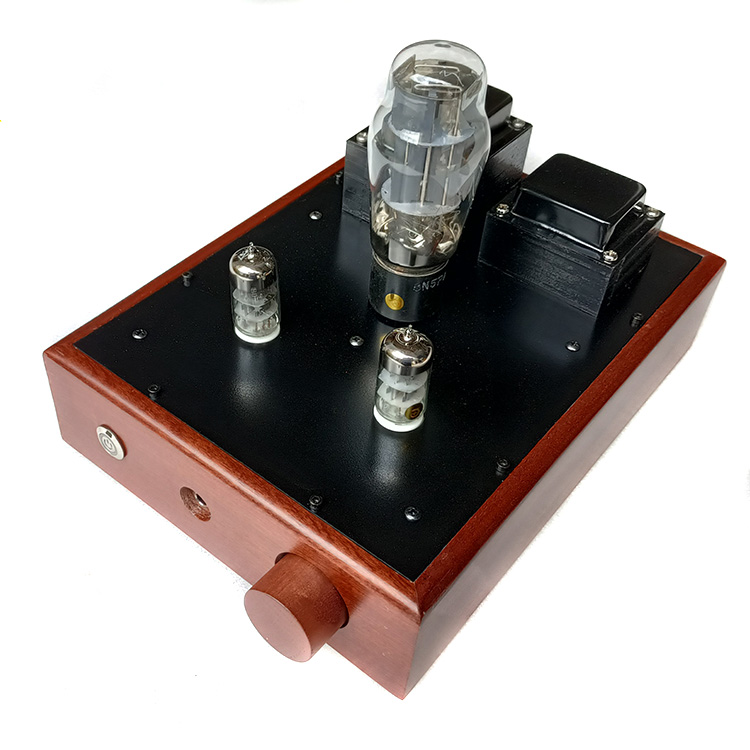

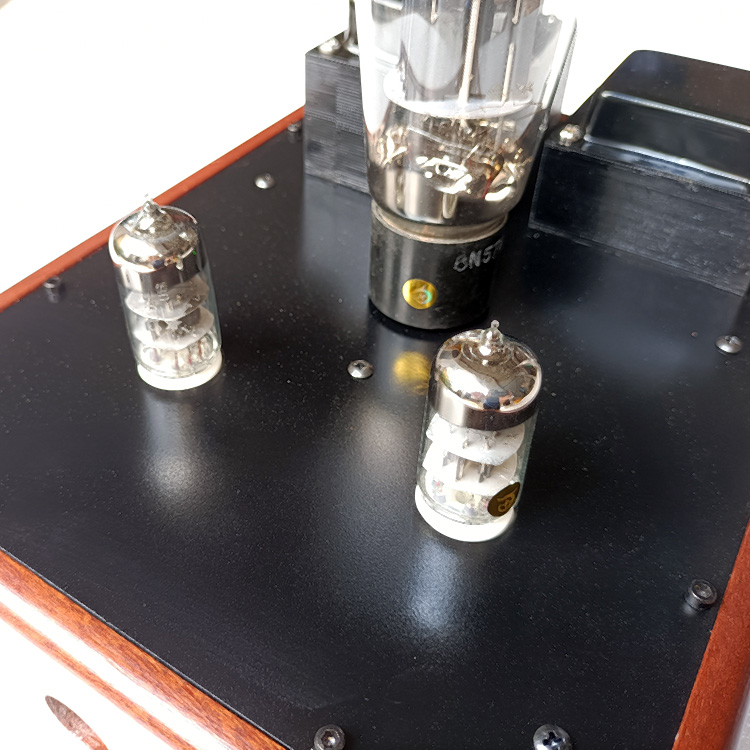

【整機圖片】

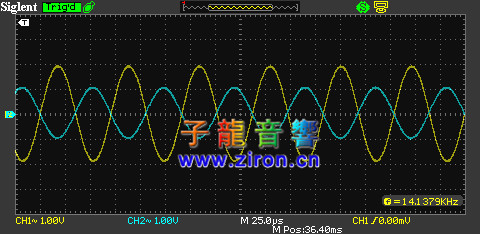

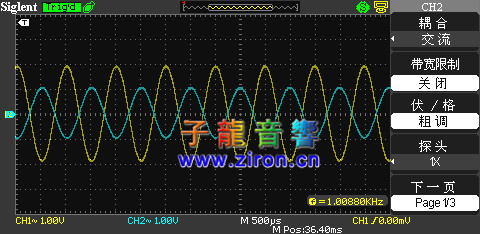

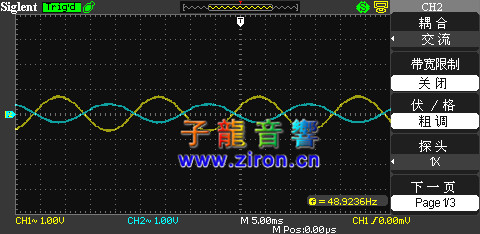

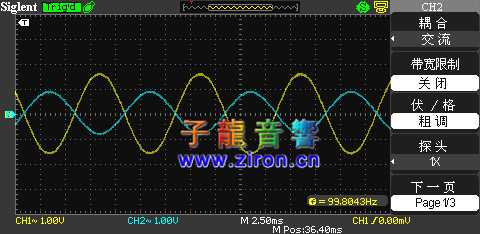

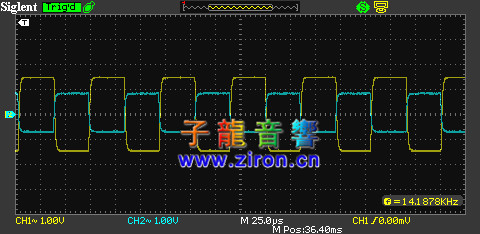

【示波器波形測試圖】6N3+6N5P組合示波器測試效果：(本店產品盡量采用數據來說明品質，數據好主觀聽音一般都好，歡迎大家去拿數據作對比，不要人云亦云，什么補品元件只是賣高價的幌子，高性價比才是精明消費者追求的目標。）


【產品評價】
“黑嗓”的電路設計非常簡練，整機只用了3只電子管，輸入級兼放大極由2只雙三極管6N3（5670）構成SRPP放大電路，每1只6N3負責一個聲道：輸出級是一只低內阻雙三極管6N5P（可用美國的6080直接替換）構成的陰極跟隨器，同樣每1/2只6N5P負責一個聲道，僅此而已。再加上幾個外圍阻容元件和電源部分，就構成所有的電路。
    本機大的特點是不用輸出變壓器,變壓器出來的兩個交流繞組，一組直接供應電子管燈絲，另一組經整流和簡單的多級RC降壓、濾波后供電子管陽極高壓。盡管燈絲還是交流供電，可這款耳機功放卻聽不到絲毫交流聲，即便無信號時將音量開足，背景也相當干凈，顯示出的信噪比指標。電子管要做到一點交流聲也沒有是不容易的， 本機能達到如此水準，應該跟它的三項合理設計分不開。濾波電容的容量取得比較大，而且電容器質量也好，有效濾波除了交流紋波，為機器提供了一個相對比較純凈的電源供應。并且燈絲供電采用3.15-0-3.15方式，中點接地，有效減少噪音干擾；機內的元件排布，走線以及接地點的選擇等，均經過精心考慮和安排，也就是說，本機的裝配工藝很出色。關鍵還使用了成本不低的扼流圈濾波。

主觀評價：

    經過黑嗓測試的耳機有K1000、K240DF、K501、K240S、K240M、HD600、SR60、SR80、SR325…都表現不錯，32歐姆......600歐姆都能推。
    耳機放大器無須大功率輸出，但對音質音色要求很高，道理是顯而易見的。因?yàn)槎鷻C(jī)振膜非常輕，靈敏度遠遠高于普通揚聲器，以輸出95db聲壓級為例，揚聲器通常需要數瓦的輸入功率，而耳機一般只需要幾個毫瓦的功率就足夠了，僅為楊聲器所需功率的千分之一左右。另外耳機輕盈的振膜和緊貼耳朵的使用方式，使其具有明察秋毫的分辨能力，對各種細節和音色變化都十分敏感。
    我們用過兩三款商品化機器，在網上見過一些發燒友設計的電路，都是電子管單端甲類輸出的結構，近又試用了一款采用電子管單端輸出的新產品，其設計獨樹一幟，聲音表現也令人滿意

    該機還有一個顯著的特點：不用輸出變壓器。我們知道，電子管屬于工作在高電壓，小電流狀態下的器件，所以在大多數電子管功率放大器中都要使用輸出變壓器，把電子管輸出的高壓，小電流信號變換為低電壓，大電流信號，用以匹配低壓大電流狀態下工作的揚聲器。變壓器雖然解決了電壓和電流變換的問題（或者說阻抗匹配問題），不過從提高性能指標的角度來考慮，用變壓器也有不利因素，整機頻響容易受變壓器的限制不易拓展得很寬。雖然可以采用分層分段等復雜的繞制工藝制作寬頻帶變壓器，不過成本提高了，此外，變壓器帶來的相移也比較大難以通過施加較深的環路負反饋以改善性能。如果能設法去掉輸出變壓器電子管機也可以獲得晶體管機那樣的高性能指標（高性能指標盡管并不等同于主觀聽感好，不過那是另外一碼事）。
    然而，電子管功放要象晶體管機一樣采用沒有變壓器的otl電路卻不容易，原因就是上面所說的阻抗匹配問題。要制作電子管otl功放，需要找到低內阻的電子管，通常這還不夠，還得多管并聯輸出，才能直接驅動低阻抗的揚聲器負載。而對電子管耳機放大器來說，無輸出變壓器輸出電路相對容易實現一點，因?yàn)槎鷻C(jī)的阻抗通常在數十歐至數百歐的范圍內，比揚聲器單元高得多，而且耳機所需的驅動電流也比揚聲器小得多，因而用一只管子就夠了，不必多管并聯，當然、低內阻的放大管仍然是需要的。“黑嗓”的輸出級選用的6n5p內阻就很低。6n5p原本是為穩壓電源而設計的，作電源調整管用，故有陽極耗散功率大（13瓦）、輸出電流大（125ma）、內阻低（450歐）的特點，很適合用作音頻放大器的輸出管。作為對此，音響設備中常用的雙三極管6n4，其陽極耗散功率只有1瓦，大陽極電流10毫安，內阻比6n5p高許多，只適合用在電壓放大級。
    本機的輸出級使用6n5p，所需要的佳負載阻抗剛好落在耳機的阻抗范圍內，所以能實現無輸出變壓器。 本機的電源部分簡單品高效，變壓器出來的兩個交流繞組，一組直接供應電子管燈絲，另一組經整流和簡單的多級rc降壓、濾波后供電子管陽極高壓。盡管未采用濾波扼流圈，燈絲還是交流供電，可這款耳機功放卻聽不到綸絲毫交流聲，即便無信號時將音量開足，背景也相當干凈，顯示出的信噪比指標。有過diy經驗的朋友都知道，裝配工藝對整機性能尤其是其中的信噪比指標，有著不可忽視的影響，有時候把某個元件或某段連線的位置挪動一點點，都會明顯影響到終結果。“黑嗓”的設計者告訴我，為了消除背景交流聲，他可沒少花功夫。例如線路輸入插座的位置，初按習慣設計在背板上，可就因?yàn)椴遄矫姘宓囊袅侩娢黄饔羞@么一小段連線，便感應了交流聲，用屏蔽線也不能消除。后來經過反復試驗，將插座移到面板上緊靠電位器，才解決了問題。 說到工藝，“黑嗓”除了有良好的內部裝配工藝之外，外觀工藝也是不錯的。機器采用全鋁機箱，體積縮小到極限，不用占據寶貴的桌面。當然、和目前國內高端的五金加工工藝相比，本機還略有一些差距，本機的機殼用數控雕刻機開孔加工的，我們己經盡了全力做到的尺寸。
    “黑嗓”的聲音突出的感受有兩點。點其實前面巳經提過，就是聽不見噪聲，不但沒有交流聲，咝咝的白噪聲也難以察覺，背景特別干凈。由于噪聲極低，耳機細節好的優點得到了充分的展現。我們用sennheser hd580 grado sr80 akgk-240s三副耳機分別試聽，汐感覺細節很豐富，聲音清晰通透；第二、“黑嗓”的音響性很突出，即頻響兩端的延伸、音色的準度、瞬態反映、動態范圍等諸多hifi要素均有上佳的表現。“黑嗓”沒有某些電子管機那種濃厚的音色渲染，它是一種清爽流暢、速度感和力度都比較好的聲音，質感和音色上又帶有一種淡淡的清甜，聽過之后回味悠長。
    耳機的工作原理大家都十分在行，具有明察秋毫的分辨能力，對各種細節和音色變化都十分敏感。主要信噪比指標，要求十分高，是聽天籟，還是噪音，而科學的東西是來不得半點虛假的，要去踏踏實實開發合格的產品，給消費者一個滿意的答復，這就是黑嗓的理念，認真，執著。
