產品特色：空氣感比較強，聽吹湊類的樂器感覺很不錯！
◆標配電子管：北京6Z4*1，北京6N3-J*2（直接替換的進口型號為5670）
◆膽整流能更好保護6N3,讓管子使用壽命更長，音色溫暖。
◆雙220V高壓供電，6z4燈絲用6.3V交流供電，6n3燈絲可選擇用8V交流整流穩壓成6V直流供電燈絲，無電流聲。
◆耦合電容采用日本TE（東京電子） MKP銅腳薄膜，音質比WIMA RIFA等更好。
◆電路采用7806穩壓為DC6V供6N3燈絲。
◆高壓濾波用PHILIPS 150u電解兩只+33U電解兩只，燈絲濾波用4*1000UF電解，電阻采用精密的5環金屬膜
◆變壓器采用無氧銅線繞制，硅鋼片為退火片，溫升低，不熱不震。（編號：663502）
◆音效：高頻細膩嬌艷是6N3(5670)的特色，聽女聲或者弦樂很理想。兩管級間采用直耦，音域較廣動態范圍大，空氣感足，實在是性價比較高的一款機器！

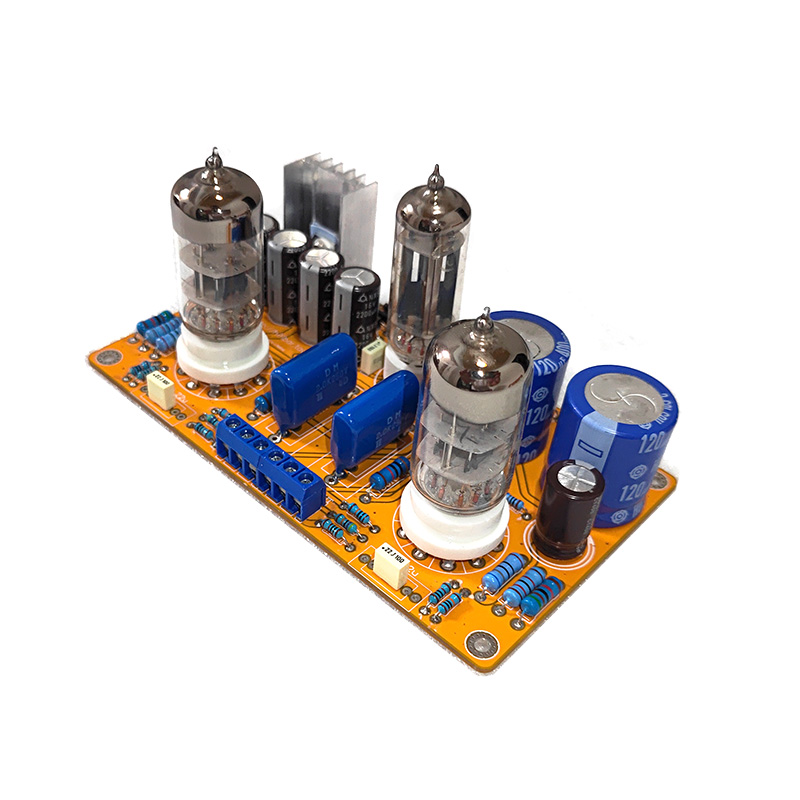

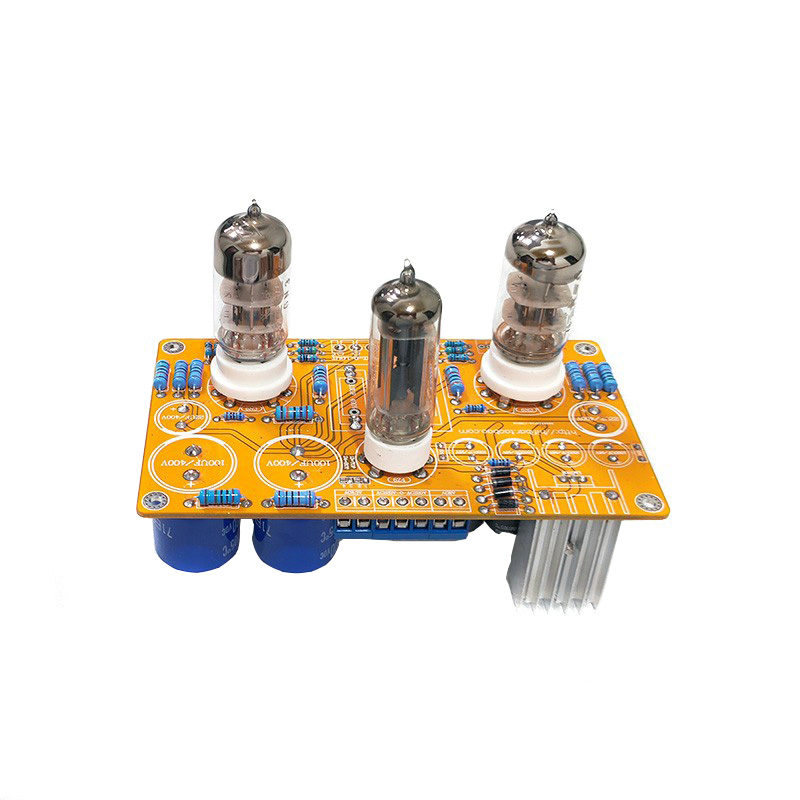

【機內電路板圖】

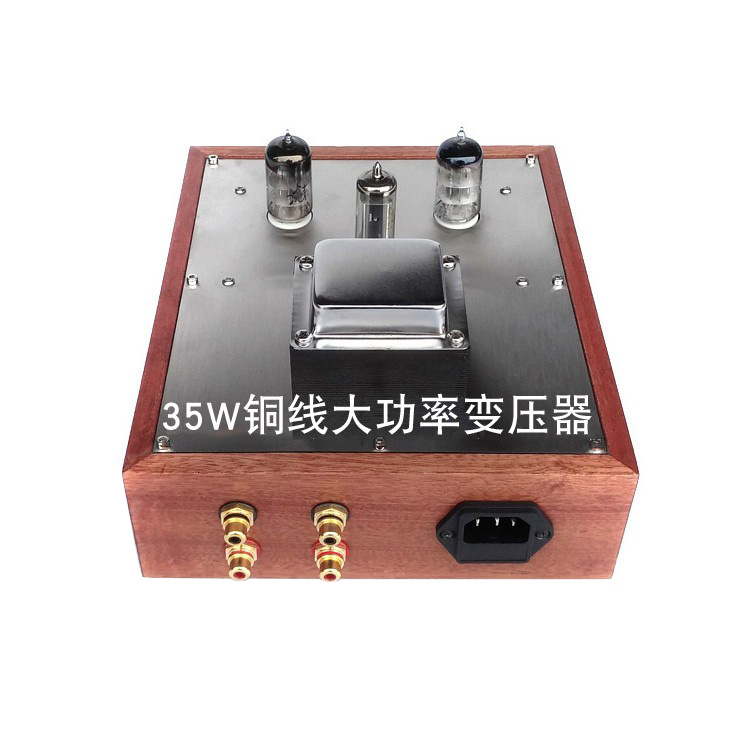

【機器圖片賞識】

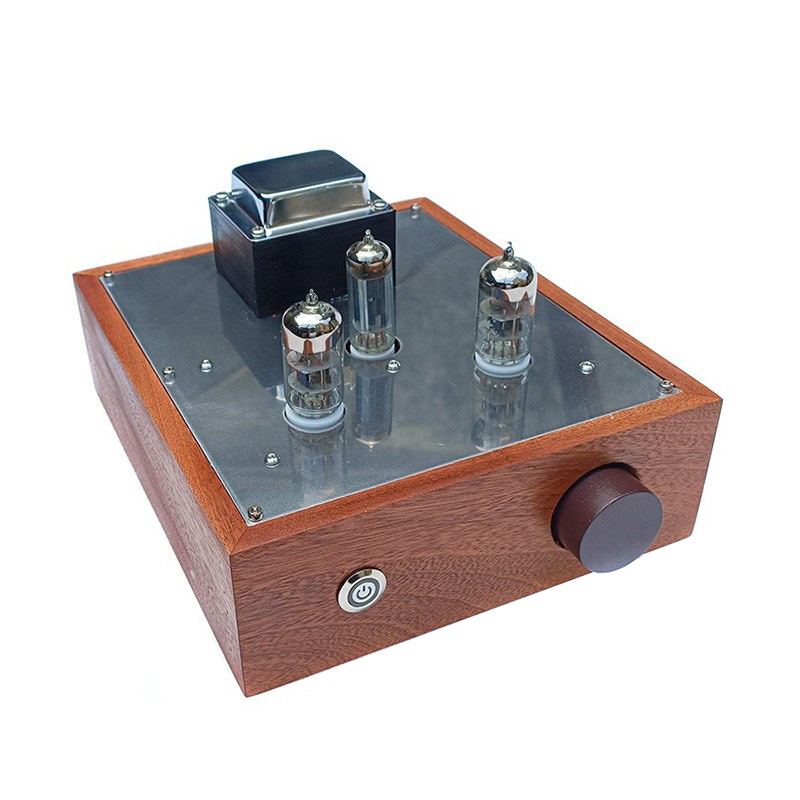

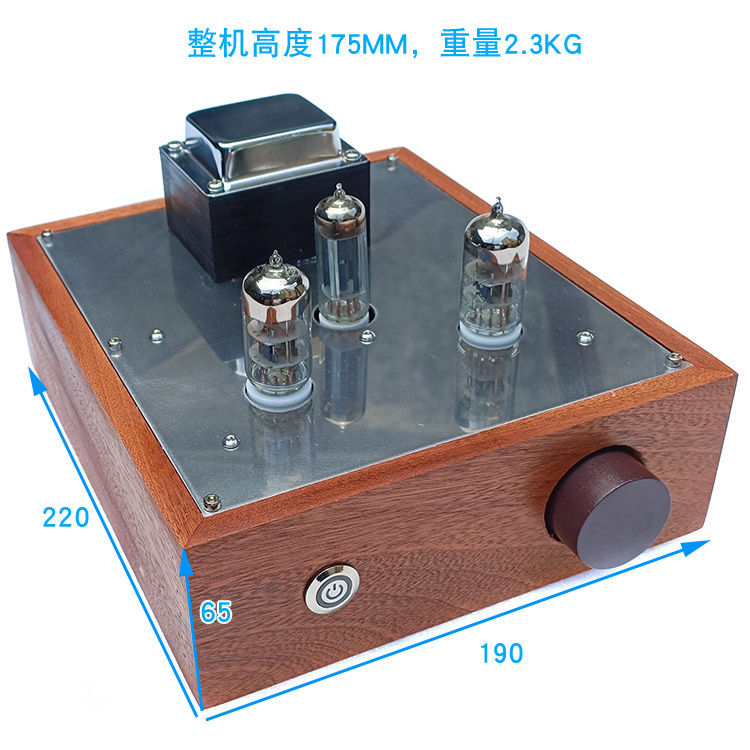

【沙比利實木機箱版】
6N3膽前級開發思路
一、電路的選擇
這次希望利用手頭上現有的零件和較低的成本來制作，名機電路肯定不符合要，因這些名機電路所用的電子管都被爆炒成天價，動不動就要成百上千以上一只，非我輩所能承受。6N3這只本來設計用于電視廣播VHF/UHF放大雙三極管，這是一只非常好的電子管，聲音介于6N11和12AX7之間既有音樂性也有音響性。主要是價格非常低廉，進口同類管5670郵購價亦只20元一只非常超值。價格低廉并不代表就是垃圾，價格高昂亦不代表音色就頂呱呱，一是物以希為貴，二是商家的炒作。6N3及同類管至今未炒作主要原因是在引腳排列上不通用和6N3及其同類管產量實在太大。
6N3特性曲線見圖1，從6N3特性曲線可以看出這不是一只大動態的電子管，屏極供電電壓不要超150V，大柵負壓不超過-4V時才有較好的放大線，超過-4V曲線將明彎曲。工作點宜在-1.5V－-2.0V之間選取，并且輸入電壓不要超過0.7V。本機整機電路見圖2，V1用1/2 6N3作共陰放大，V1陽極負載電阻取值較少為18K，以取得較大的陽極電流變動范圍，同時失真較少，經計算放大倍數約等于14.5倍。V2用1/2 6N3作陰極輸出，令電路帶動不同復雜的負載都有恒定的電壓增益。V1、V2之間采用直接耦合，使整機頻響較寬，減少了耦合電容帶來的不利影響。放大電路非常簡單，算上電阻電容零件亦只有幾只，這樣做目的是盡量簡化電路降低制作成本。
二、電路板設計
本機從成本上考慮省略了電源的MOS管穩壓部分，只采用了RC整流，效果無大影響，可能我處市電電壓一向比較穩定和少干擾。燈絲采用7806穩壓后供兩個6N3，比常用的6.3V電壓稍低，音質上的改善是火氣不會太暴躁，更柔順些。
發燒友們在制作膽機時大部分都是采用搭棚，皆因多年以前有膽機發燒前輩寫文章認為搭棚比電路板布線更靚聲。其實這是一種誤解，是否靚聲在于搭棚者會不會搭棚，電路板布線者懂不懂得布線，是否靚聲在于技術水平之高低，而不在于制件的方式。這好比學習功夫一樣，不在于學習少林或者武當?shù)墓Ψ?，而是在于功力的高低。在電腦科技發達的今天，電路板布線遠比搭棚方便快捷得多。圖3是本機的電路板布線圖，下面是本機電路板布線設計的幾個要點。
1、在布局上進行全局考慮，信號傳輸與電源供電部分在分居兩側，這樣布局可避開大小信號之間的相互干擾，電源電路和電源變壓器對放大電路的干擾。
2、左右聲道左右對稱布局，電源供電在中間內環布線，所有信號走線及信號傳輸走線在上下兩邊布線。電源走線所產生的電磁場中間內環，不會干擾在上下兩邊外環走線上的所有音頻信號。
3、所有電源供電電路在同一電流回路的走線必須并聯走線，所有信號同一電流回路的走線同樣必須并聯走線，可令電源走線和信號回路走線各自產生的電磁場絕不會重疊相交，電源走線產生的電磁場不會干擾所有信號走線上的音頻信號，信號回路之間所產生的電磁場也不會相互干擾。
4、使用盡量寬的銅膜走線，弱信號遠離強信號，大信號走線遠離小信號走線，信號強弱懸殊走線絕不允許長距離平行走線。
5、盡量讓走線短直接，以免走線繞來繞去，令各電流回路所產生的電磁場相互重疊相互干擾而影響音質。
7、所有走線是根據電流回路去分析安排如何走線，局部采用大師們提倡的一點星形接地，一點星形接地雖有較好的信噪比但不是佳的布線方法，只有根據電流回路去分析如何走線，各電流回路之間的相互干擾才小，信號傳輸路徑才短，信噪比高，音質佳。
三、選材制作

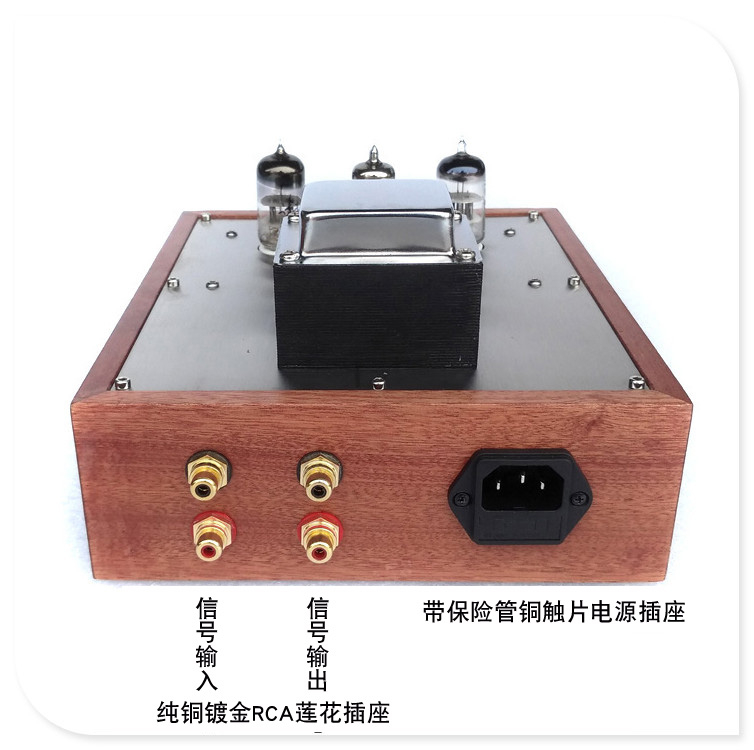

輸入和輸出插座采用純銅鍍金的RCA插座，音量電位器對音質影響較大，選用ALPS 16型電位器。所有電阻采用國產精密1%銅腳電阻。濾波電容采用日本化工電解，日系電容特點是輕松、舒展、平順并且價錢較低不象美國電容越炒越貴。整流管選用國產6Z4，同進口管相比聲音較為粗糙動態稍弱，但勝在價格低。6N3及其同類管筆者手上有三種：國產6N3、俄羅斯6H3、美國GE的5670，國產6N3無論高頻或低頻都嚴重縮水、動態全無、音場窄聲音粗，俄羅斯6H3N相比國產北京6N3稍好點，但仍然稍偏冷、偏粗，美國GE的5670高低頻同樣全面延伸好、動態佳、聲音通透細致、中頻較6H3稍為豐滿，用于本機5670佳。輸出耦合電容選用德國ERO MKT材質的3.3UF，聲音全面而價格極低。電源變壓器選用本店自產的配套變壓器，采用國產優質高磁通鐵芯，純銅線制作，選料充足比之現在偷工減料的國產變壓器要好很多，聲音飽滿渾厚。

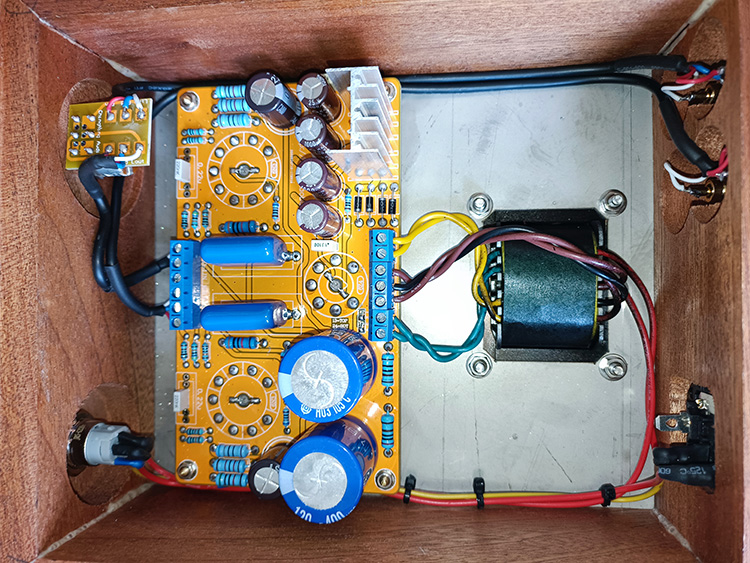

機殼用全鋁型材機箱，優雅大方，防止電源變壓器漏磁干擾放大電路，變壓器與電路板之間安裝距離較遠。
四、指標測試
測試時使用的電子管為國產6N3，本機實測放大倍數約為10倍，同理論計算值相比相當接近。頻率響應特性在小信號輸出時高頻頻響可達至1MHZ，大信號輸出時高頻頻響約在150KHZ左右，大不失真輸出電壓約在14V左右。經方波、三角波、正弦波的測試，無論是小信號輸出或者大信號輸出都無振蕩、無過沖、無畸變非常穩定。
五、聽音評價
本機聲音既不屬于熱情溫暖，也不屬于冷艷清麗，它的聲音不溫不火、不徐不疾走向陰柔，屬于精細、淡雅、平順而柔和。高低頻延伸相當，其低頻不屬于火爆型而是較為內斂漲馳有序，當播放TIS出品《天漫夢游》的首《天泉》時，低音鼓既深沉又有彈性，低音貼著地面一浸一浸地鋪過來，五臟六腑隨著一浸浸的低音在顫動。高頻細致且圓滑，能將來自于CD機略帶毛刺突兀的高頻磨圓撫平，再現三角秩的聲音順滑而通透余音飄渺。細節再現能較好，相比于一些其他膽前級而言能夠聽到更多的細節。中頻并不飽滿相對于其他的膽前級中頻稍為清淡，同丹拿音箱的中頻風格有點類似，是舒緩柔美的中頻。本機有較強的個性，無論適配任何音色的音源，它的高、中、低三頻能量的分布均大致相等，音色亦大致相當，它能將來自音源粗暴火氣濾除變得斯文有教養、輕松而愉悅。如此簡單的電路，如此低成本的制作，夫復何求？
