這篇文章寫于2016年4月，移動互聯網的發展使得每個人的網絡設備激增，網絡已經成為城市生活的必需品，特別是筆者從事的智能家居領域，幾乎大部分智能設備都需要通過網絡進行控制通訊，所以家庭網絡系統就成為了未來智能生活的基礎，如何構建一個簡單穩定可靠高速的家庭網絡系統就成為了很多人所關心的問題，特別是對于一些準備買房裝修或是已經裝修好了準備安裝網絡設備的朋友，希望這篇指南能對你們有所幫助，以此為參考借鑒。筆者的工作主要是家居別墅的智能化設計安裝，所以對一般的家庭網絡規劃設計很有經驗，設計安裝過非常多的大型別墅網絡系統，對于一般的中小戶型公寓也詳細研究使用過，本文僅作為一般家庭網絡規劃布線指南使用。（商用級的網絡設計規劃不在本文的討論范圍內）。

1.     家庭網絡系統的架構

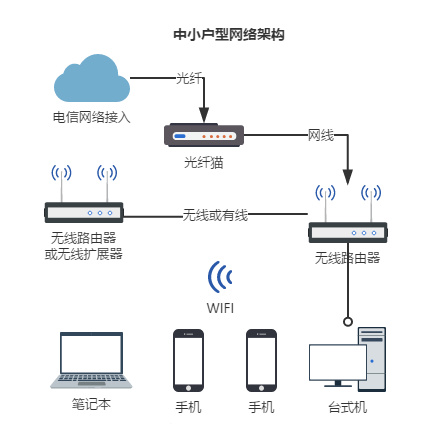

A．中小戶型網絡架構 （滿足基本上網等網絡需求）

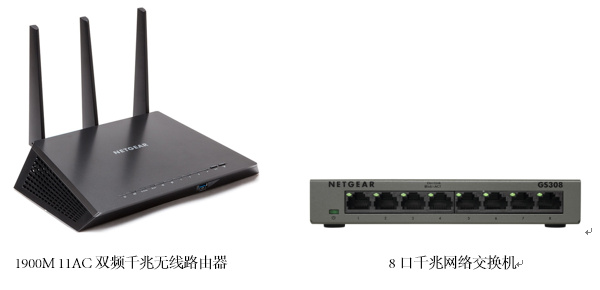

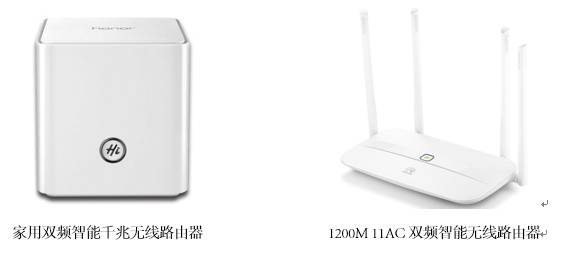

一般的中小戶型網絡系統，除了電信運營商的接入設備（光貓，ADSL貓等）只安裝一臺主無線路由器（即當作路由器使用，又當作交換機使用），如果無線網絡覆蓋不足，會另外再配一臺無線路由器（當作無線AP使用，軟件設置成AP功能）或者無線擴展器作為無線信號擴展的設備使用，兩臺無線路由器之間即可以通過有線連接也可以通過無線橋接的方式連接。此種網絡系統結構非常簡單，主要是依賴于無線路由器的品質，現在主流的無線路由器是采用新一代11AC技術，提供2.4GHz、5GHz兩個頻段信號，2.4GHz頻段，無線速率可以達到450Mbps；5GHz頻段，無線速率可以達到1300Mbps至更高，5GHz頻段可接入更多無線終端，干擾少，速度快。

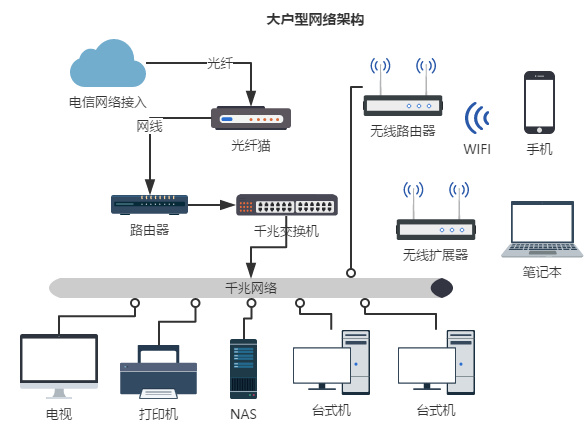

B．大戶型網絡架構 （滿足高清影視等網絡需求）

?

大戶型的網絡系統中，根據各種網絡產品的選型，房間的網絡布線方式，以及資金預算有多種網絡架構的變形，以上是最基礎的網絡架構。路由器，交換機是必備的，為了滿足高清影音視頻的需求整個核心數據交換層全部為千兆網絡，也為將來的網絡帶寬需求做好準備。無線網絡覆蓋采用的是無線路由器，跟中小戶型的方案一樣除了主路由器外其余無線路由器設置為無線AP模式，優點是普通用戶采購使用設置比較方便，缺點是穩定性不高，不能無線漫游。

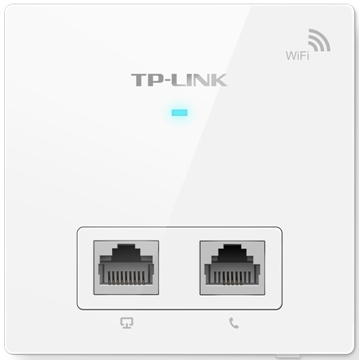

對無線網絡比較重視的用戶可以采用專業的無線AP做WIFI覆蓋，效果及使用體驗會高很多。當然如果每個房間都有預留網口，可以使用一種86底盒安裝的面板型無線AP。

采用這種無線AP覆蓋家里的無線網絡，墻上的網絡口不會被暫用掉，而且能保證每個房間的WIFI信號強度，安裝在床頭柜后面或是電視柜后面，美觀度比較高，缺點是造價有點高。

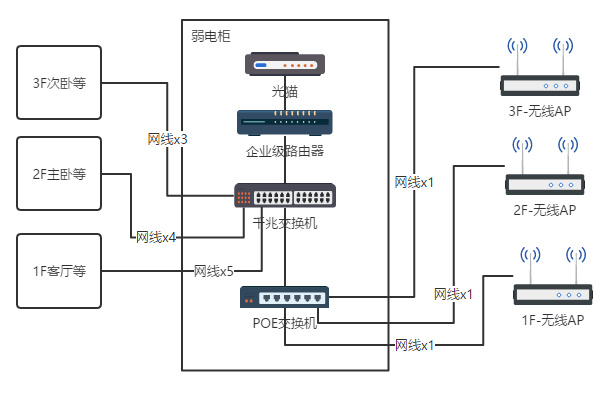

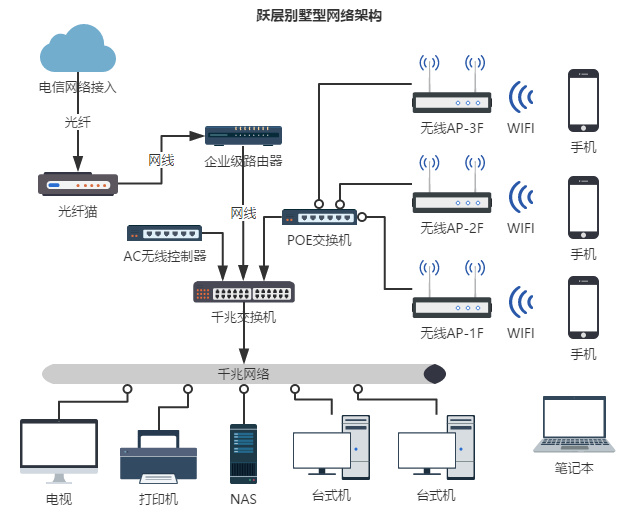

C．躍層別墅型網絡架構 （滿足家用所有的網絡需求）

在躍層別墅型的網絡系統中，核心網絡的出口路由器跟千兆交換機都十分重要，所以一般都采用企業級的網絡產品，穩定性及性能都比家用級的好很多。無線網絡全部采用專用的無線AP進行網絡覆蓋，通過POE交換機直接用網線供電，安裝在吊頂內或空調檢修口處，通過AC無線控制器可以統一管理無線AP，實現網絡的漫游功能，穩定性也非常高。

2.     家庭網絡系統的布線

A．確定弱電箱的位置

現在房產商在交房時，一般都會預留一個弱電箱，從樓道引入的光纖及網線都預留在弱電箱里，所以整個家里的網絡布線都要圍繞這個弱電箱展開。

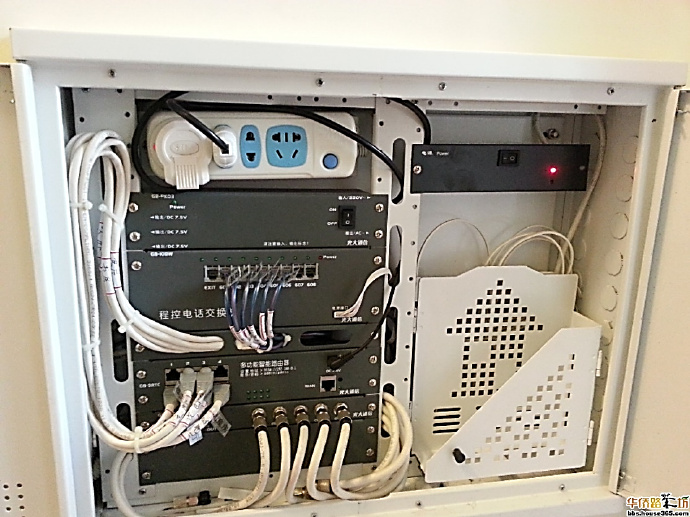

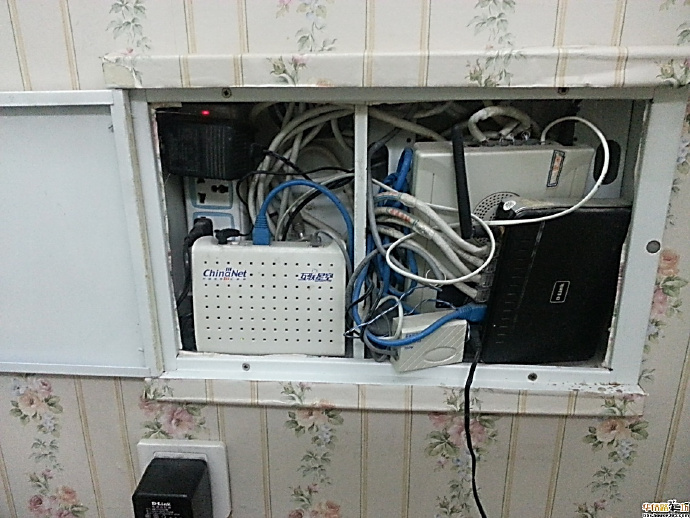

一般我們都會見到以下這些弱電箱（我在網上隨便搜到幾張照片），

如果碰到了第一種弱電箱的情況，如果管線不受影響的情況下，建議直接拆除更換，

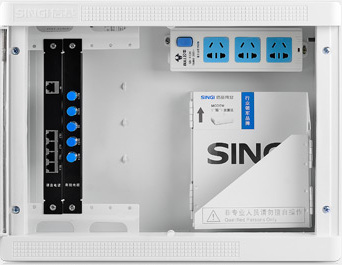

建議預埋用標準弱電箱，尺寸400*300*120mm，布局合理美觀，常用設備都可以放進去。弱電箱的位置在施工前需要提前想好的，有沒有影響到裝修效果，以后檢修方不方便，入戶的光纖是否足夠長，能不能改變位置都影響了后期的施工。所以要先把弱電箱的位置定好。

B．確定網絡的點位

雖然現在上網都以無線網絡為主，但是為了確保網絡的穩定與可靠我們?cè)谘b修前期必須要預埋好各個房間的有線網絡點位，確保每個主要的房間有網線的接入，以方便日后的無線網絡接入或是有線網絡設備的接入。

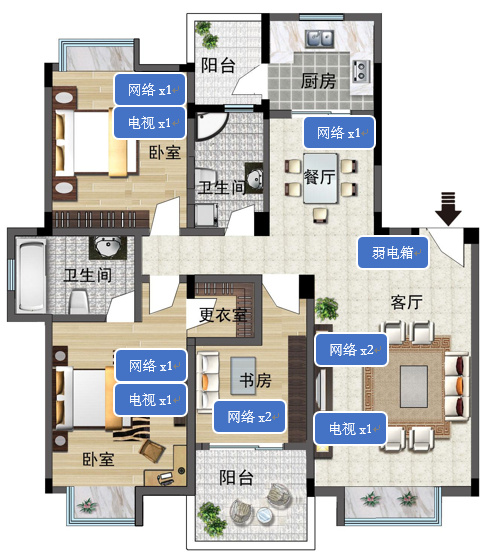

以下面這張戶型為標準：

網絡點位：

客廳：2個，餐廳：1個，書房：2個，主臥1個，次臥1個。

電視點位：

客廳：1個，餐廳：0個，書房：0個，主臥1個，次臥1個。

以杭州為例，有線電視如果需要點播還需要另布一根網線跟電視線一起接入華數網絡。此網絡為專用網絡，不能與電信的互聯網絡連接。

此戶型我一共配置了7個有線網絡端口：

客廳的2個網口，1個給無線擴展路由，1個給網絡機頂盒。

餐廳的1個網口，給無線網絡擴展預留。

書房的2個網口，1個給臺式電腦，1個給網絡打印機或是網絡存儲器（NAS）。

主臥的1個網口，給無線擴展路由或是給網絡電視機。。

次臥的1個網口，給無線網絡擴展預留或是給網絡電視機。

可以根據自己的實際需求增減網絡點位，把數量統計出來，最后再選擇網絡設備。

C . 確定網絡的布線方案

1.       基礎方案（成本低，性能一般）

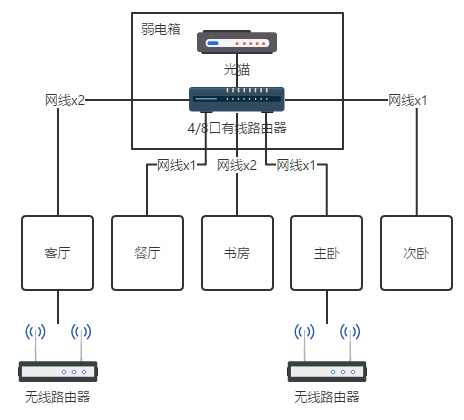

?本方案由1臺4/8口100M有線路由器作為主路由器（含交換機功能），2臺300M無線路由器作為無線網絡AP（軟件設置為AP模式）使用，適合刷刷網頁看看視頻對網絡性能要求不高的的基本用戶?

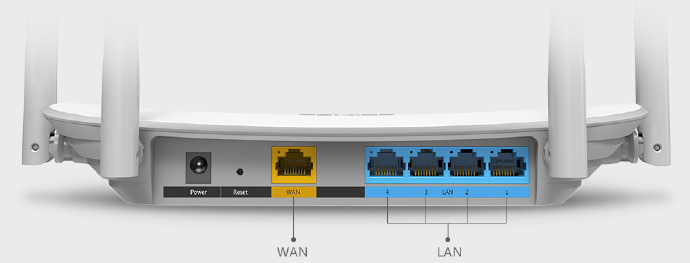

市面上一般常見的家用無線路由器都只有4個LAN口，如下圖：1個WAN口連接光貓網絡端，4個LAN口連接電腦或其他AP網絡端。

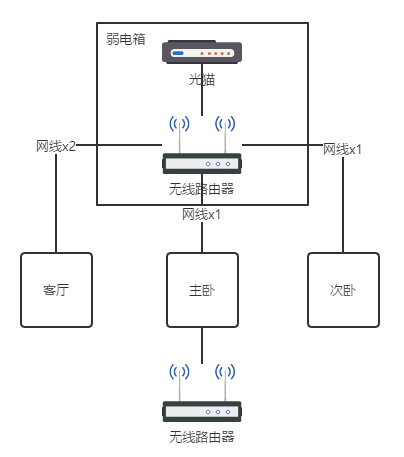

如果您設計出來只有4個網絡端口，前面說過弱電箱有鐵門會把無線信號阻擋掉，所以箱內使用的是有線路由器，如果裝修完成可以把鐵門拆除并用其他裝飾遮擋，則可以直接使用一臺4口的無線路由器作為主路由器放在弱電箱里，那么客廳的無線路由器就可以節省掉，另一臺無線路由器放在主臥進行無線網絡覆蓋。

采用這種方案如果把弱電箱里的主路由器升級為千兆LAN口網絡的無線路由器，路由器又相當于千兆的交換機，整個的造價不會很高，性能也能提升不少。

2.       中級方案（成本適中，性能良好）

基礎方案中全部采用路由器設備，路由器又當交換機用，有些路由器又只有4個LAN口，家里網絡口多的情況下1臺路由器肯定接不下，如果對網絡傳輸要求很高的用戶，路由器又滿足不了大數據的傳輸交換能力，那么交換機的作用就凸顯出來了；一般的家用交換機都是8口，16口或是更多，傳輸速率有100M或1000M的，其他的高級功能一般家用也用不上，確定了端口數量，那么根據實際使用需求選擇傳輸速率，未來的主流是1000M網絡，主推選擇千兆的交換機，價格貴不了多少，傳輸速率提高了10倍，基本上百兆的交換機傳輸文件速率是10M/S, 千兆的交換機是100M/S.

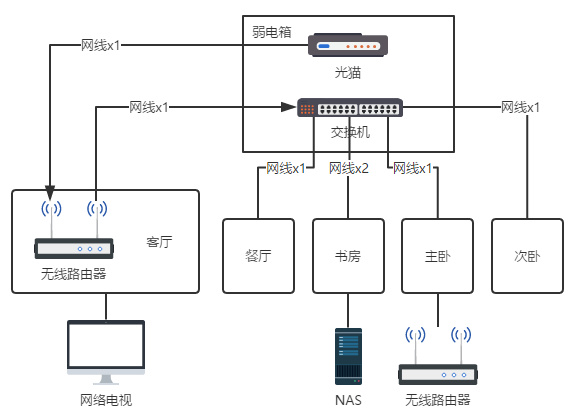

本方案采用客廳的路由器為主路由器，所以必須預留2跟網線到客廳電視柜墻面，一根由光貓接入，另一個由千兆交換機接出，客廳的主路由又可以把WIFI信號覆蓋，而弱電箱的千兆交換機負責整個家庭內網的數據交換，效率及穩定性都大大提高。如果您的光貓帶路由功能，那么可以光貓直接連到交換機，由光貓充當主路由，其余客廳及主臥的無線路由器用作無線覆蓋的AP使用。

3.       高級方案（成本高昂，性能優秀）

如果您不差錢，房型又比較大，又對網絡的性能及穩定性要求很高，那么我推薦您這個高級方案，此方案適用于大戶型以及別墅業主，選用的網絡產品以商用或企業級的為主，安裝配置比較復雜一些，建議請專業網絡技術人員來安裝調試。房型比較大，網絡的端口比較多也會比較復雜，所以前面用的弱電箱就不能滿足別墅等戶型的使用要求，別墅業主需要單獨設置弱電間，配置弱電機柜來安裝大型網絡弱電設備。

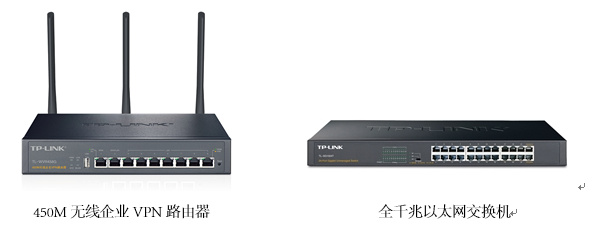

本方案主路由采用企業級的路由器，性能強悍，功能強大，穩定性非常高，多WAN口的設計可以提供多個外網連接，某些型號還可以實現多播功能，上網速度翻倍。主交換機采用非網管型的千兆交換機，能滿足大型數據傳輸?shù)姆€(wěn)定高速傳輸要求，無論是NAS存儲數據還是播放高清電影完全無壓力。無線網絡覆蓋全部采用千兆網絡的專業無線AP, 采用6類網線直接接到千兆POE交換機，不需要另外連接電源，無論是無線WIFI信號的覆蓋范圍，還是數據傳輸?shù)姆€(wěn)定性，都比無線路由器改成AP模式使用要好的多，并且能實現WIFI信號的無線漫游功能，不必在多個AP之間來回切換信號，造成信號的不穩定連接。某些品牌的AP更是可以實現軟件AC管理，免去了AC控制器的費用。

 D. 網絡線材選購

線材的選擇非常多，品牌，質量都大不相同，市面上常見的網線主要有超五類網線（CAT 5e）和六類網線（CAT6），還有屏蔽（STP）與非屏蔽（UTP）之分，一般家用都是采用非屏蔽的。

?

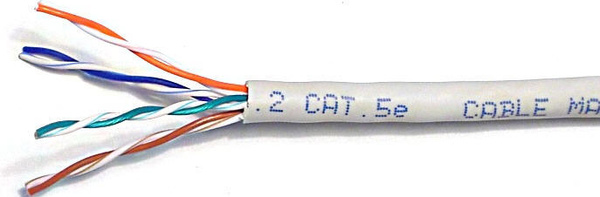

超5類網線：該類電纜增加了繞線密度，傳輸帶寬為100MHz，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡；支持千兆以太網絡。

6類網線：該類電纜的傳輸帶寬為250MHz，六類布線系統在200MHz時綜合衰減串?dāng)_比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率為1Gbps的應用。

一般百兆網都用的五類線和超五類線。千兆網至少要用超五類線，但主要用的是六類線。六類線的特點是線中間有個十字骨架，這樣把4組線分開。六類線線徑會比五類線粗一點。

以后的主流應用都是千兆網絡，所以建議選購線材的時候還是以6類線為主，傳輸效率比5類線要好很多，不至于以后想提速提不起來，線埋在墻里裝修好以后基本就動不了。特別注意的是不要貪便宜買的線不是純銅的，有些網線是銅包鋁的，此類網線在鋁線外面電鍍了一層銅，傳輸效果差不說，線芯特別容易折斷，不如純銅的線韌性特別好。

E. 網絡布線施工

很多朋友其實對裝修的布線施工不是很懂，對這方便也沒有很關系，都是交由裝修電工或是項目經理去管理；要是碰到負責的電工那是很走運，要是碰到有些不負責任的電工你又不懂的話以后只有哭的份了，這里不講很專業的施工布線要點，只說一些很重要也是很容易發現的問題，只要大家稍微關注一下就可以把這個問題處理好。

1.       預埋管線一定要穿管施工，不管是PVC塑料管，還是KGB金屬管，總之所有的線一定要穿管。這個是施工規范強制要求的，還有個好處是如果后期線穿錯了還是有可能換線的。

?

2.       強弱電線一定要分開穿管，否則強電220V電線會干擾弱電信號，最好是之間相隔20cm。

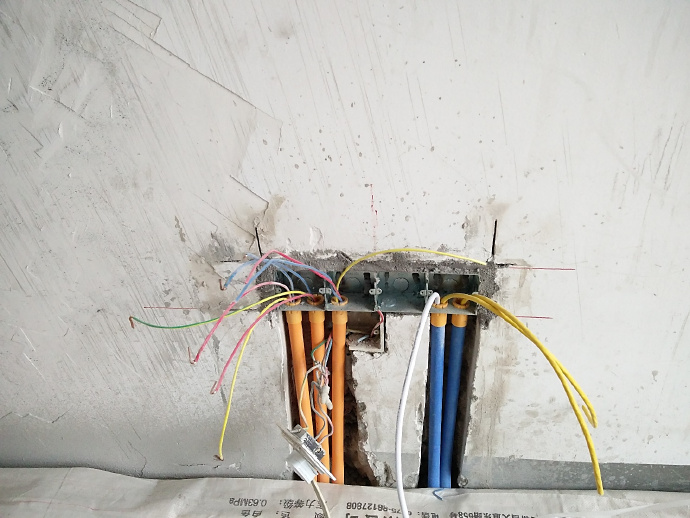

正規的裝修公司強弱電的線都是穿不同顏色的PVC管，方便區分是弱電線還是強電線。

一般情況是弱電用藍色的PVC管，強電用橙色或是紅色的PVC管。一根管子最好不要穿超過2根的網線。

3.       如果整個網絡都是千兆的網絡，交換機或路由器必須是支持千兆網絡的設備，而且網線建議使用六類網線，水晶頭也是需要六類，不要在這些小的配件忽略，它們很有可能會成為你整個系統的短板，而且千兆網絡必須使用完整的8根網線，使用了4根網線水晶頭肯定是達不到要求的。

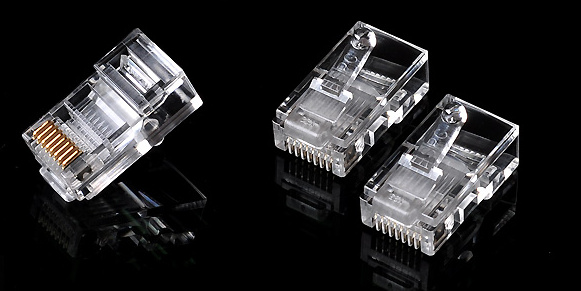

水晶頭的材質晶瑩剔透一般是比較優質的，金屬片也非常有光澤，注意六類的水晶頭跟五類水晶頭是有區別的。

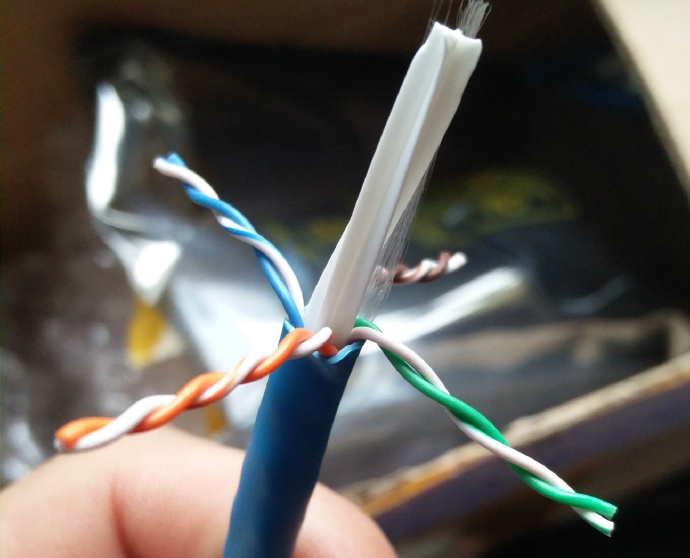

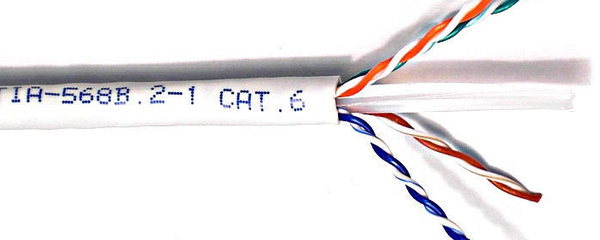

 我隨手找的我們?cè)陧?xiàng)目里使用的六類網線，中間有個十字支架是類線的主要特點，線徑明顯比五類線要較粗，而且雙絞的幅度更大。

3．家庭網絡設備的選購

這部分內容我只是根據自己使用過的產品做一點選擇推薦，您完全可以根據自己的情況喜好選擇自己適合的產品，現在的網絡產品已經非常成熟了，家用級別的產品使用起來區別也不是很大，但是每個廠家的產品還是有自己的特點的。請酌情選擇。

1.       TP-Link普聯

市場上最常見的網絡設備品牌，用戶量極大，所以凸顯的問題也很多。根據我自己的經驗，我只推薦您使用他家的商用網絡的產品，簡單說就是鐵殼的產品，性價比極高，穩定性也不錯。

2.       NETGEAR 網件

網件的路由器特別受玩家用戶喜歡，穩定性高，還可以刷各種第三方固件，功能及性能都大大超過原廠的固件，淘寶上有很多二手的翻新設備，價格比行貨低很多，性價比超高。

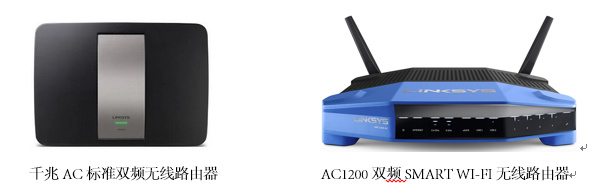

3.       Linksys

Linksys品牌原來是美國思科Cisco旗下的家用網絡品牌，很多商家都把他家的產品當作思科的產品再賣，但是前幾年已經賣給了美國的貝爾金B(yǎng)ELKIN公司，不過他們的產品一直受網友的喜愛，可靠的做工，漂亮的外觀，也十分的穩定，就是價格稍貴，不過淘寶上也有很多再賣官翻的設備，性價比也是極高的。不過設置界面是英文的，可能小白用戶需要注意。

 4.       華為

懂網絡的人就肯定知道華為在網絡通訊領域里的地位，全球都是數一數二的企業，當然他家的家用網絡設備也不會差到哪里去，我覺得最大的特點是網絡設置界面十分簡單方便，特別適合小白用戶，還可以通過手機APP去設置路由器。

5.       UBNT 優倍快

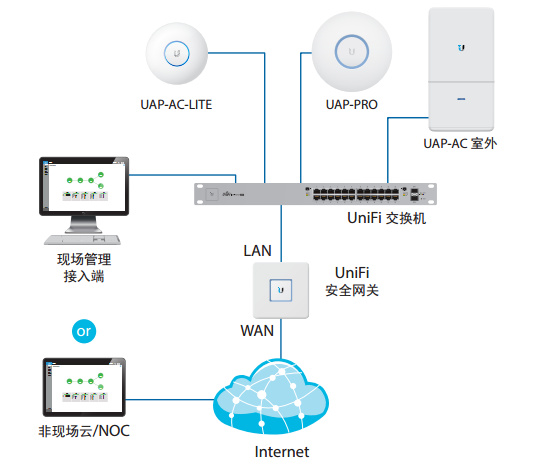

UBNT是美國知名的無線網絡解決方案廠商，主要是用在專業領域的網絡產品，一般我們會使用在別墅等大型項目里，產品配置十分專業，本地化做的也非常好，全部支持中文操作界面；最大的特點是無線WIFI系統的AP部署不需要硬件AC控制器，全部可以軟件實現管理，降低了網絡成本，他家的產品價格在專業廠商里算是低的，性價比極高。
